Описание

Для надежной и безопасной работы рекомендуется использовать на входе сетевой фильтр, соответствующий применяемым модулям Flatpack2 и условиям эксплуатации.

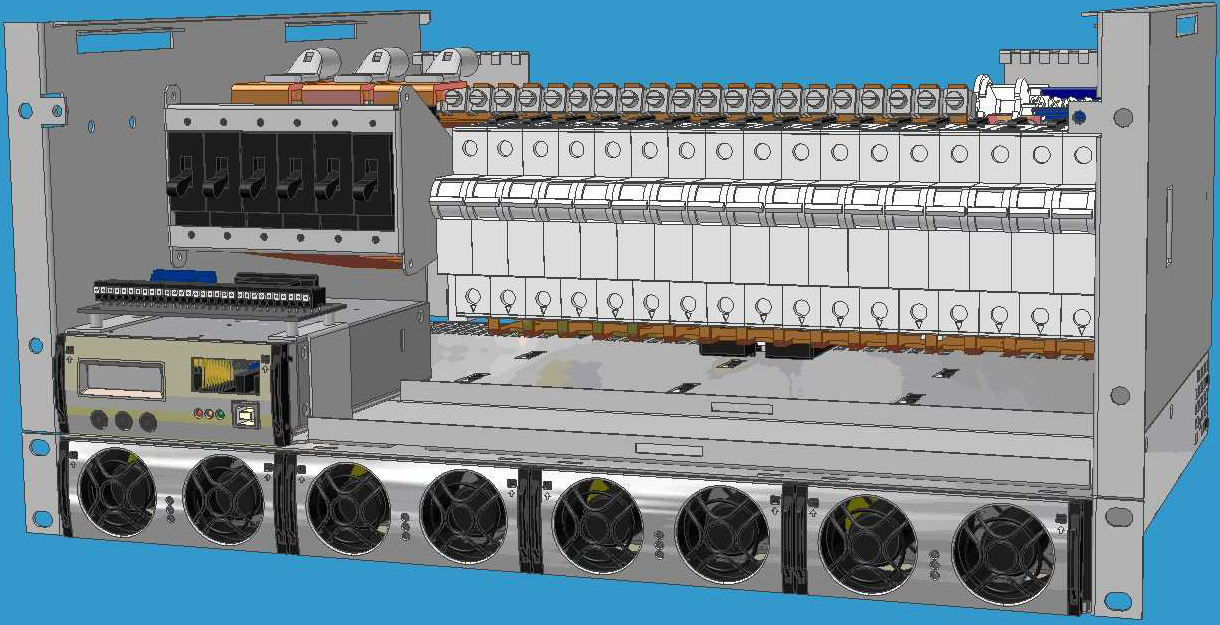

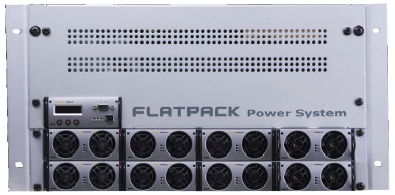

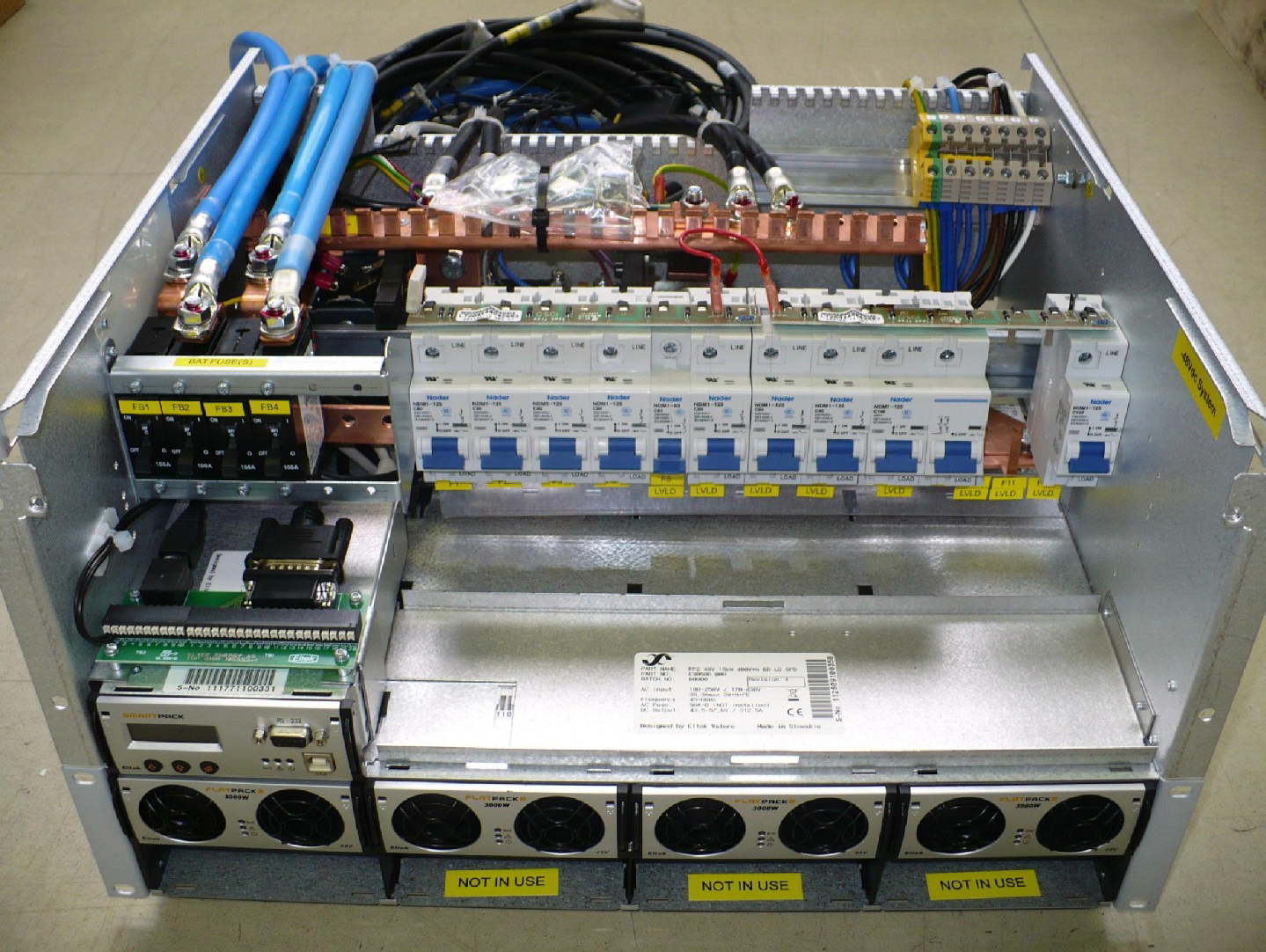

Flatpack2 System Smartpack 5U-8U является основой для сборки систем питания постоянного тока, но может работать самостоятельно.

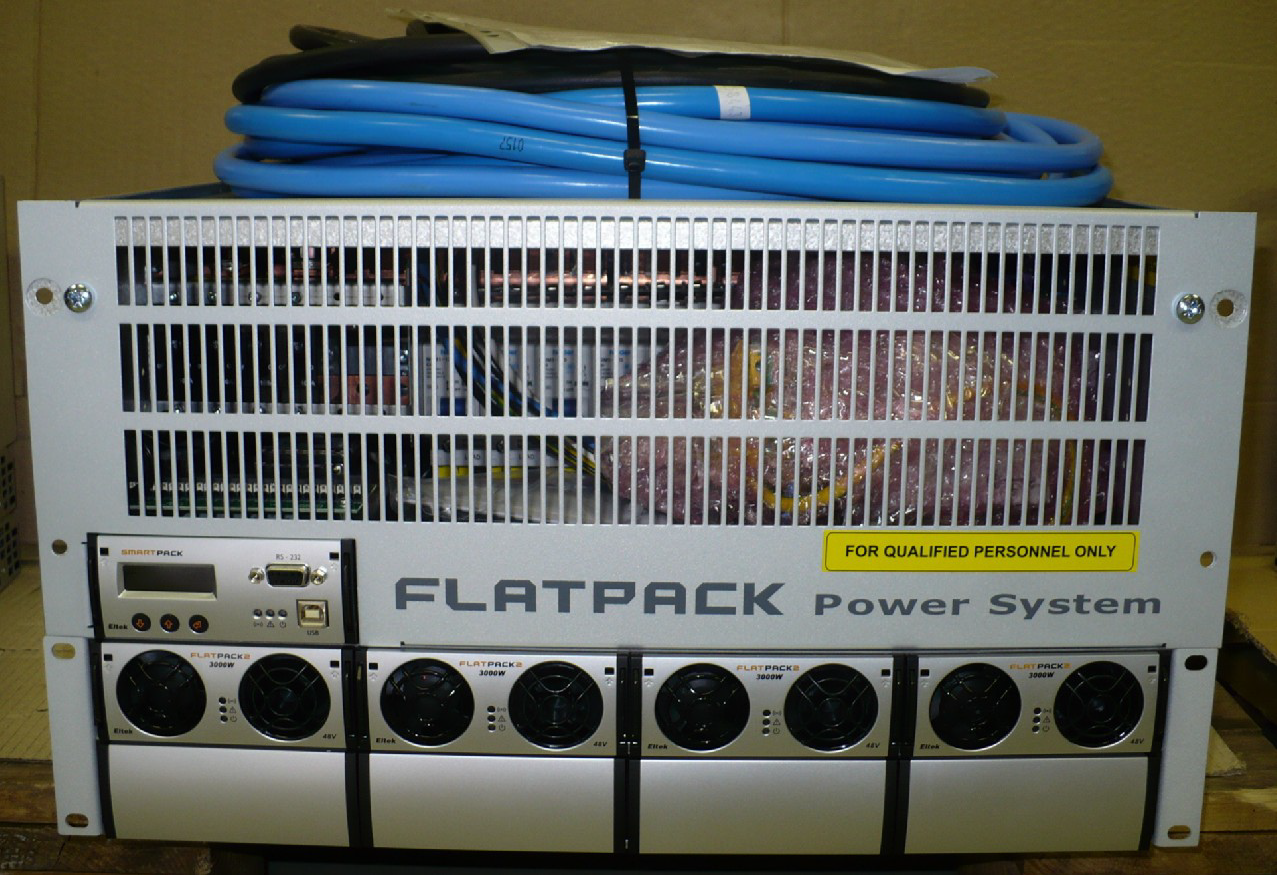

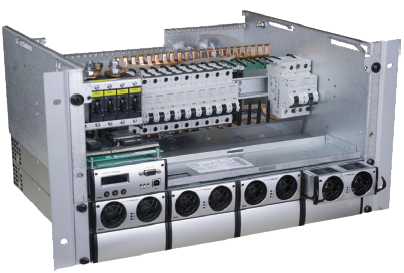

19”-корпус системы электропитания постоянного тока Flatpack2 system Smartpack 5U-8U устанавливается в стойку или шкаф.



Особенности:

• Простая установка.
• Есть возможность расширения функций мониторинга за счет добавления модулей.
• Встроенный цифровой контроллер.
• Полноценная система постоянного тока.

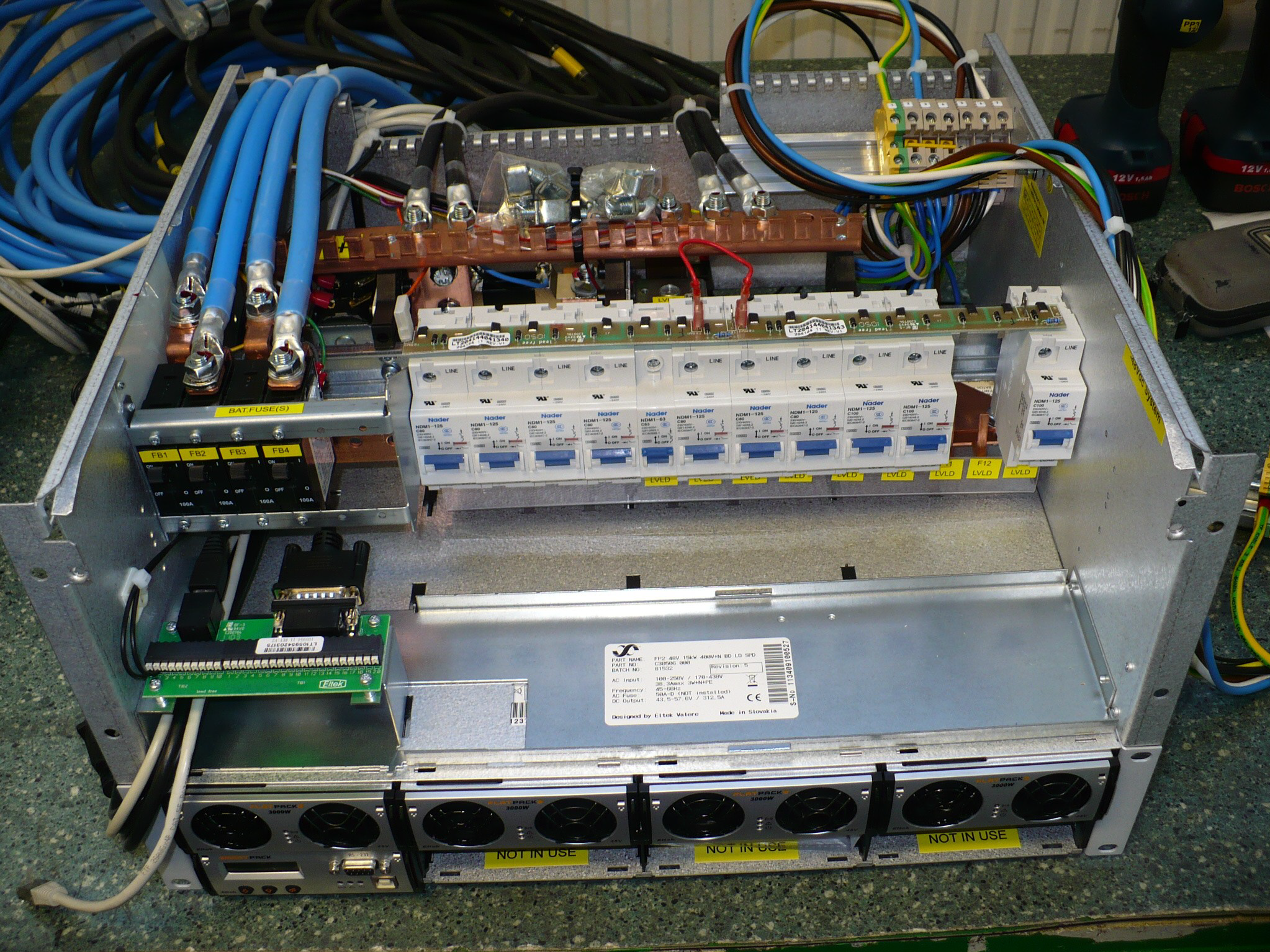

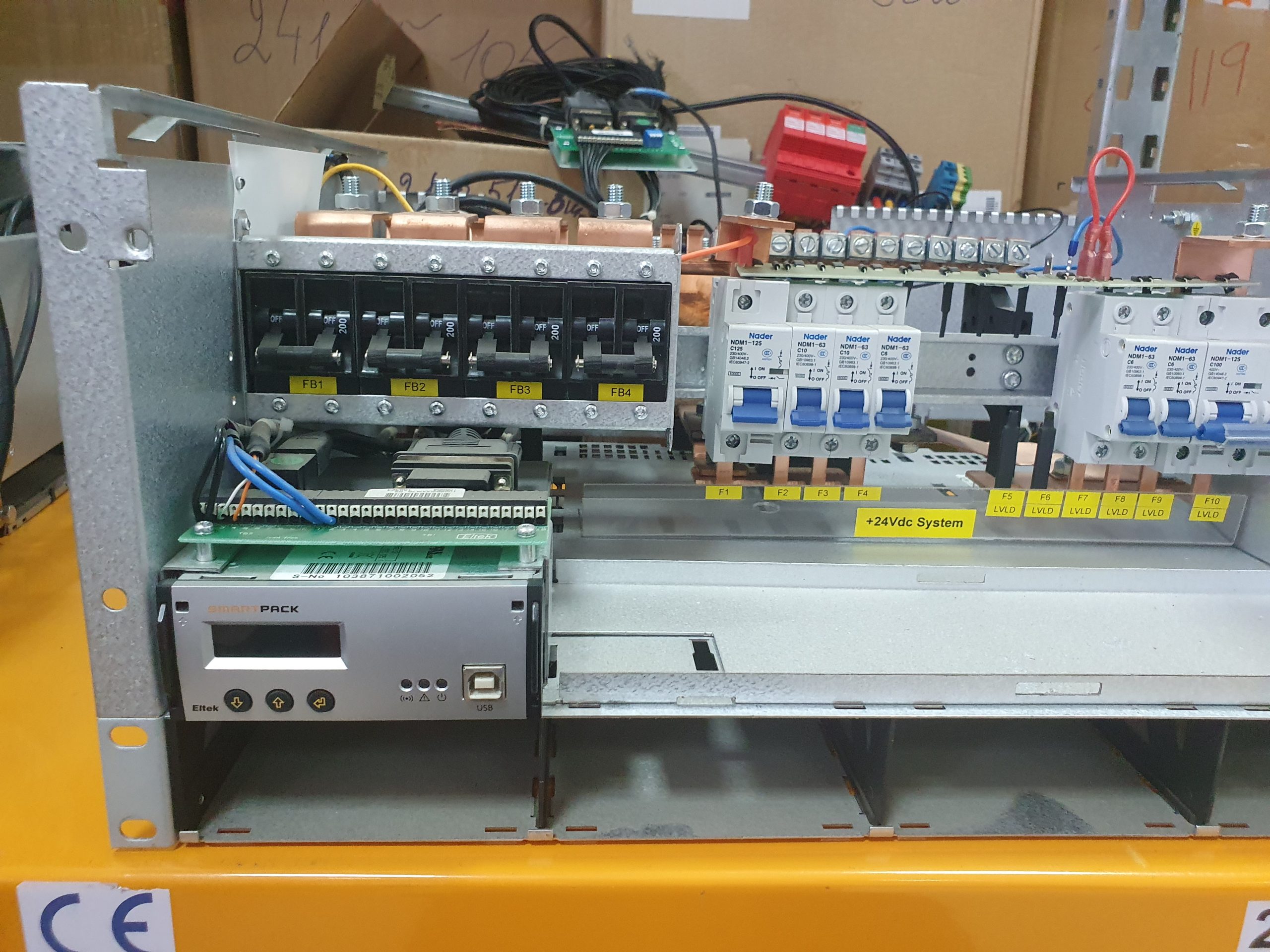

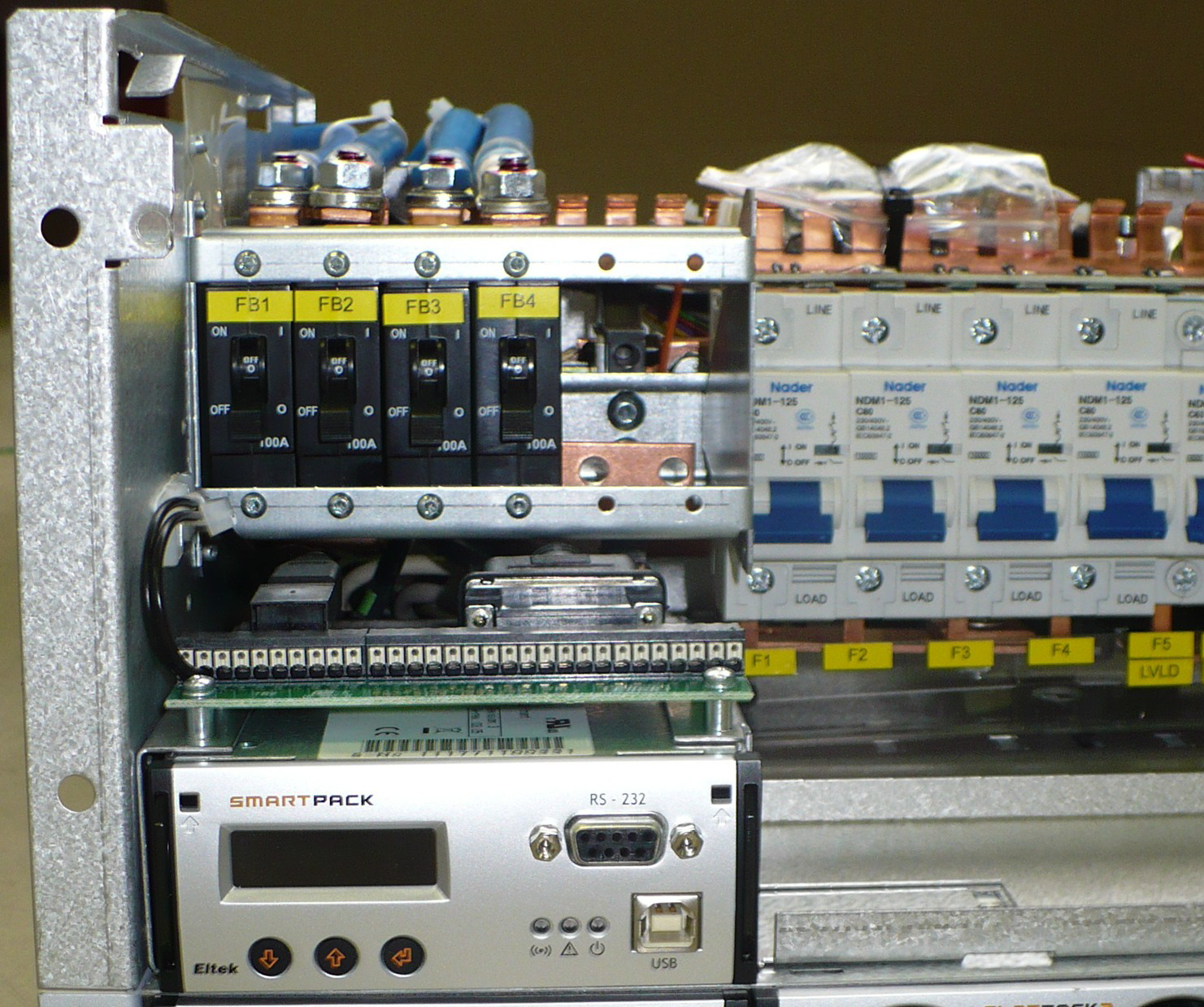

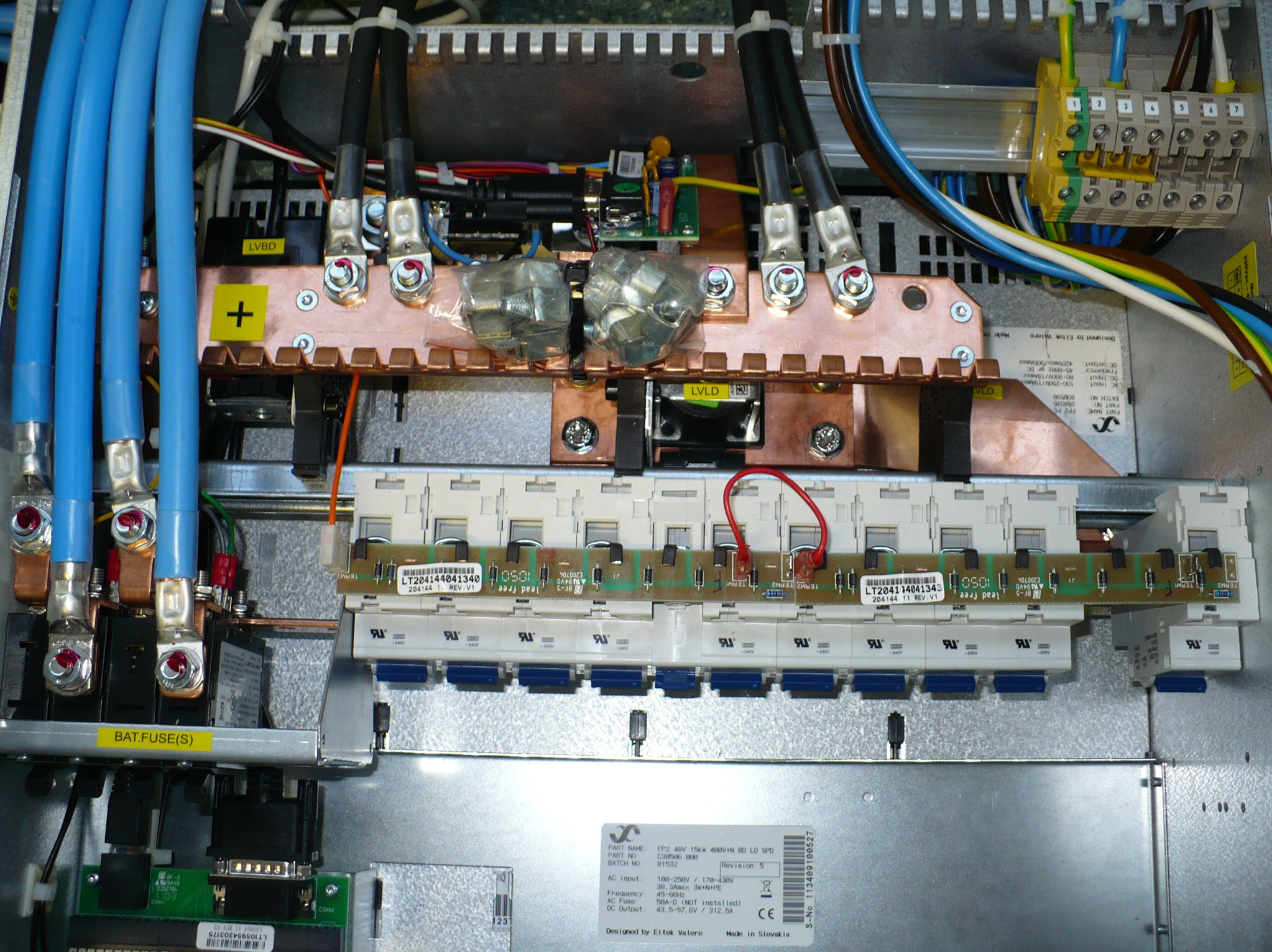

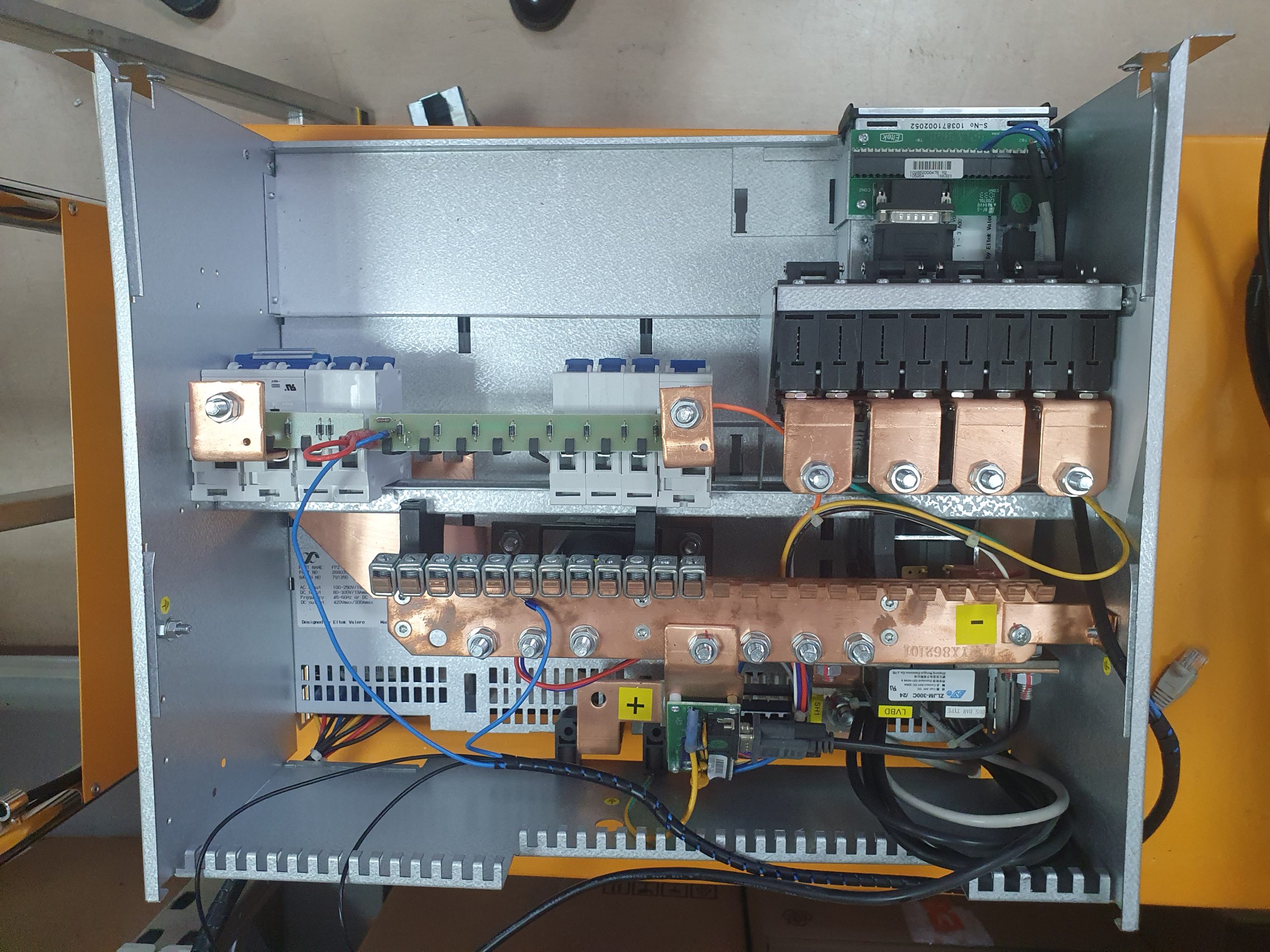

• Быстрый фронтальный доступ для подключения (за счет съемной крышки).
• Оптимальное охлаждение.



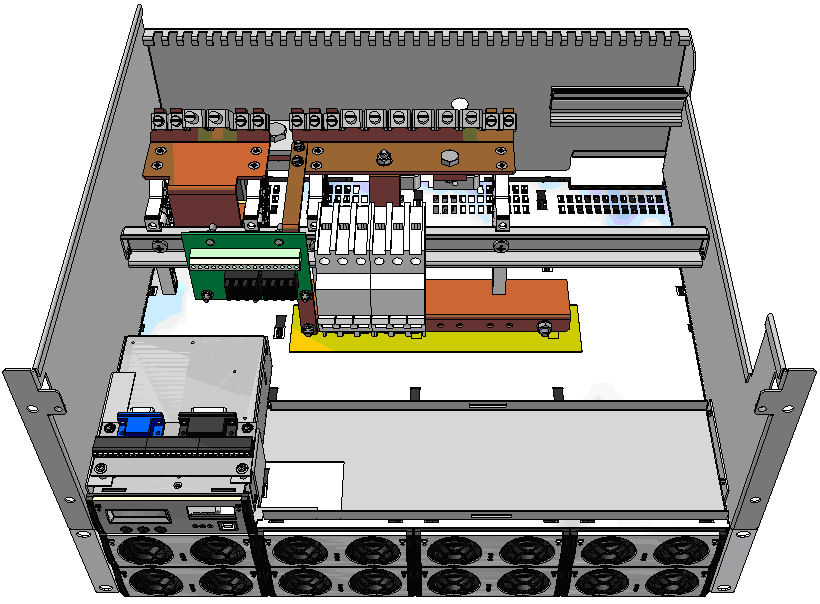

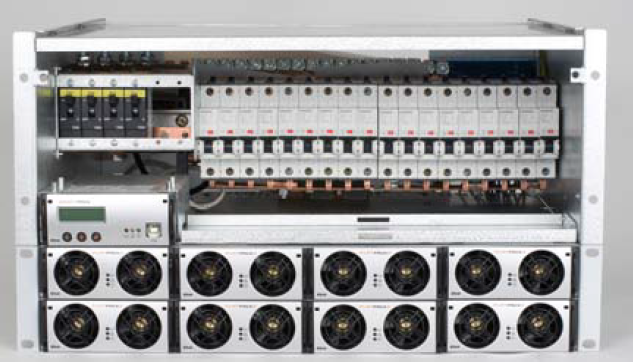

Состав:

• компактный корпус 5U-8U для монтажа в 19”-шкаф, 482 x 380 x 5U: 222 мм (6U: 267 mm, 7U: 311 mm, 8U: 356 mm ), 5кг

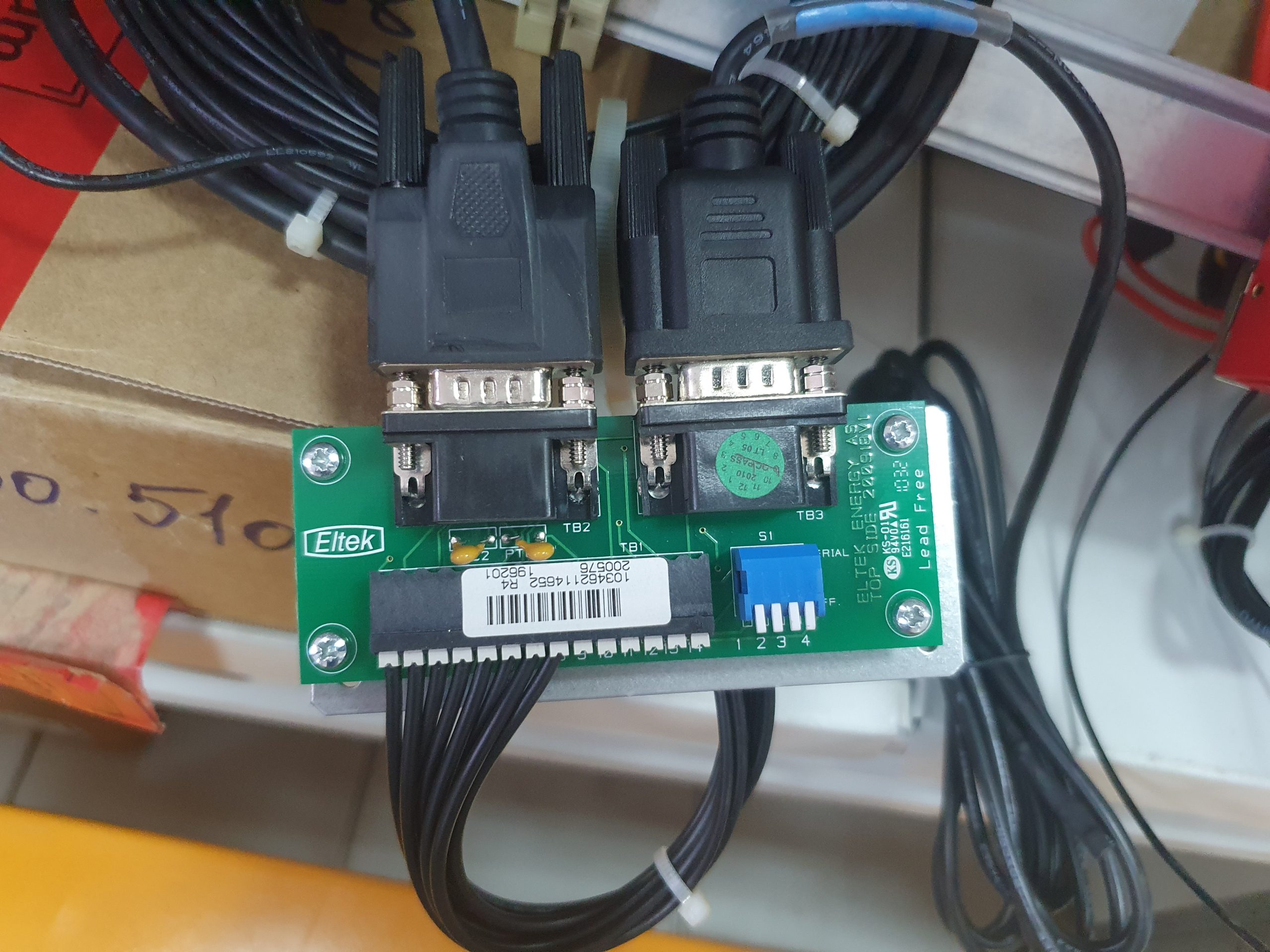

• модуль контроля и управления, контроллер Smartpack
• до 12 выпрямительных AC/DC блок-модулей, DC/DC конверторов или преобразователей Flatpack2 (модель зависит от специфики применения).
• однофазный(трехфазный) входной блок AC с клеммами для питания каждого модуля или каждых двух модулей Flatpack2,

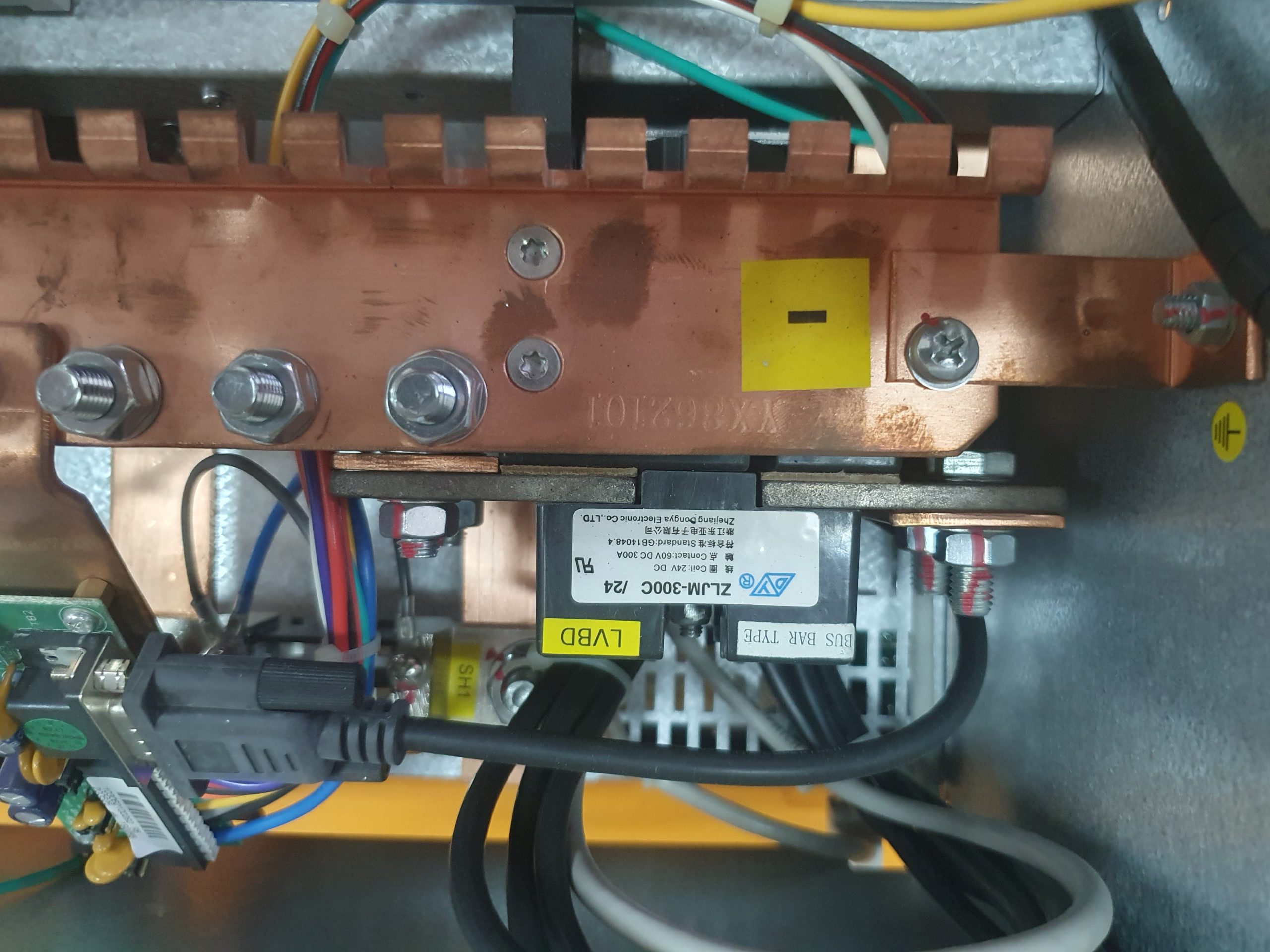

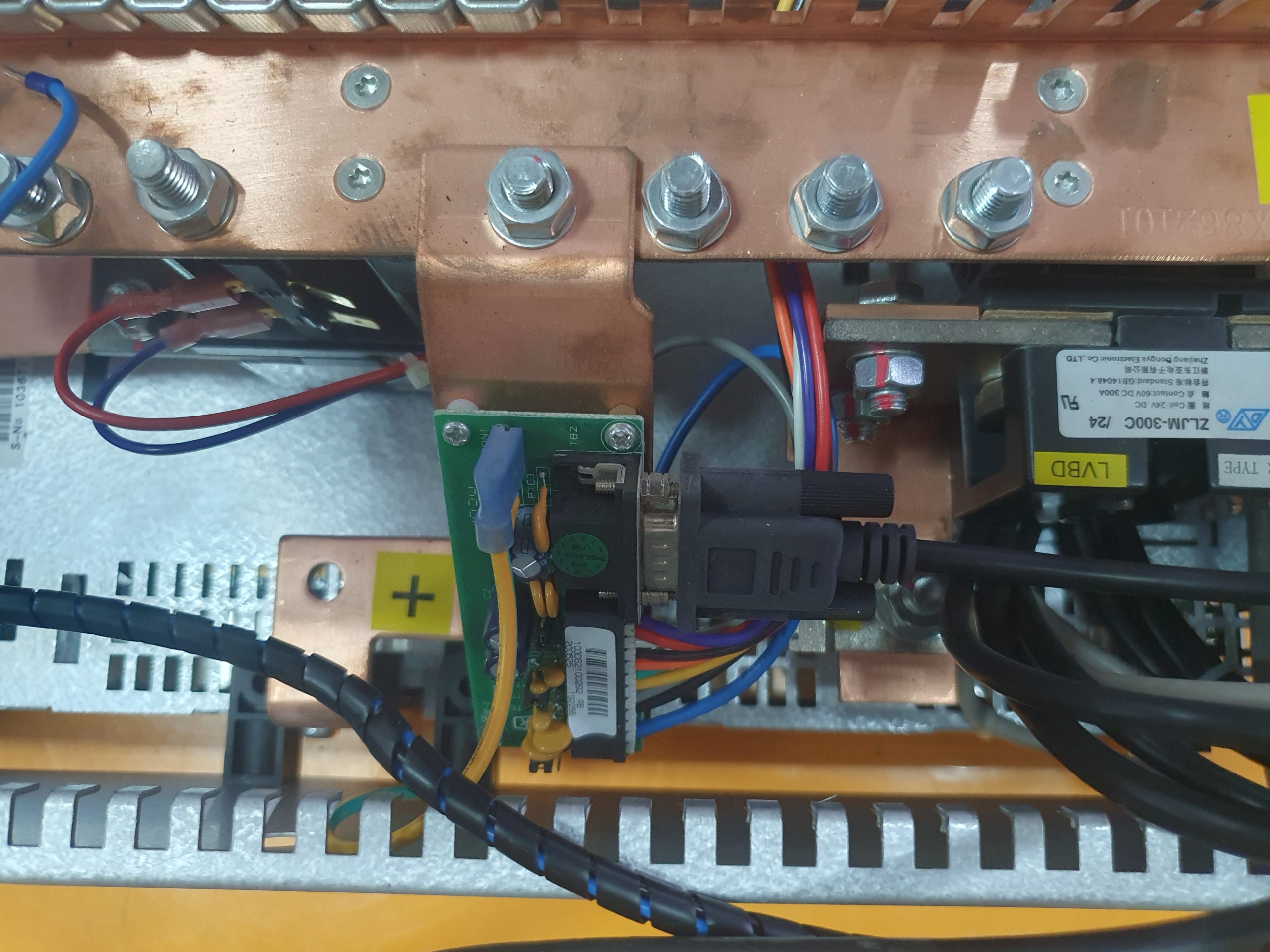

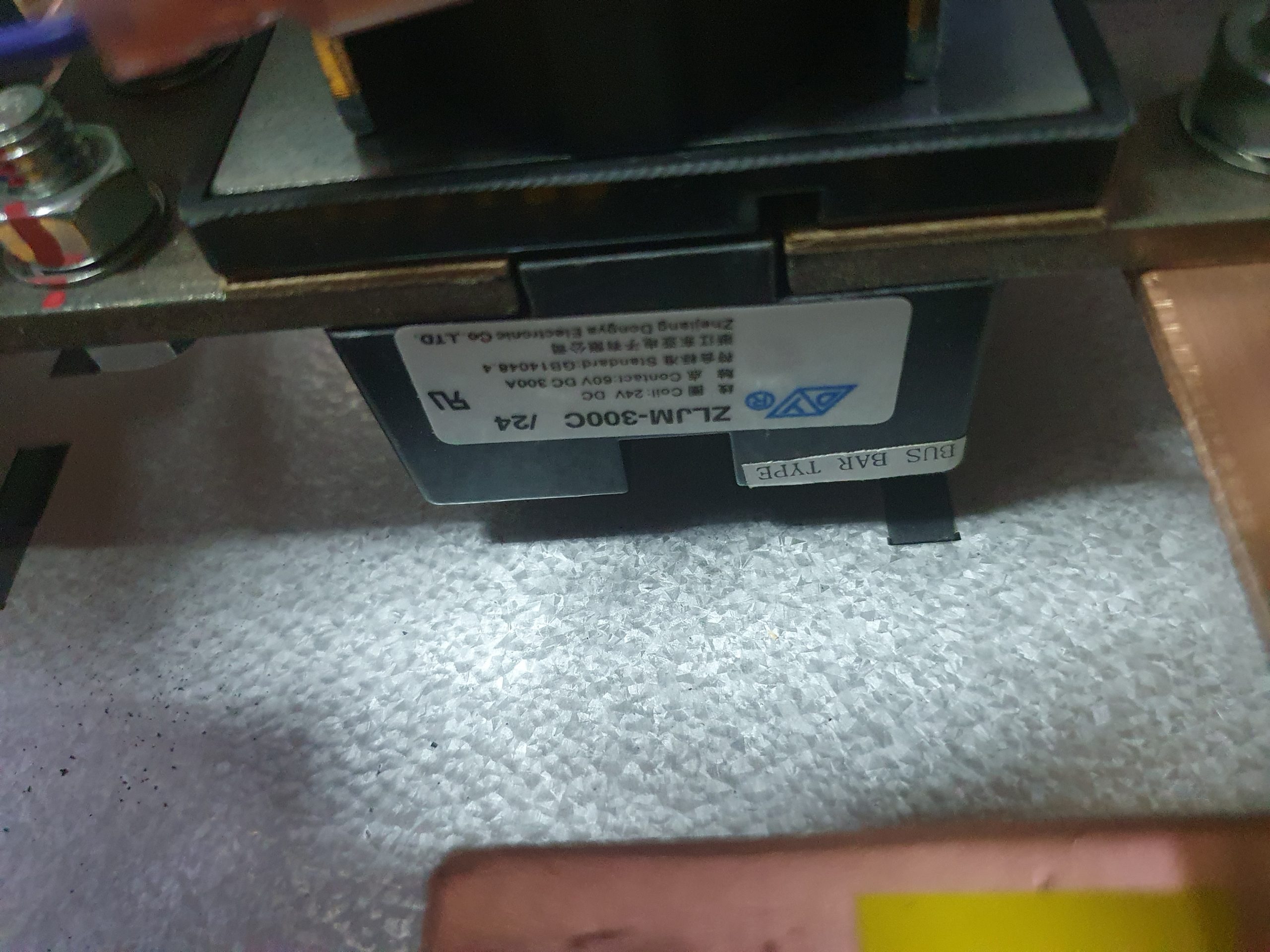

• контакторы LVBD и/или LVLD (зависит от номера комплектации).

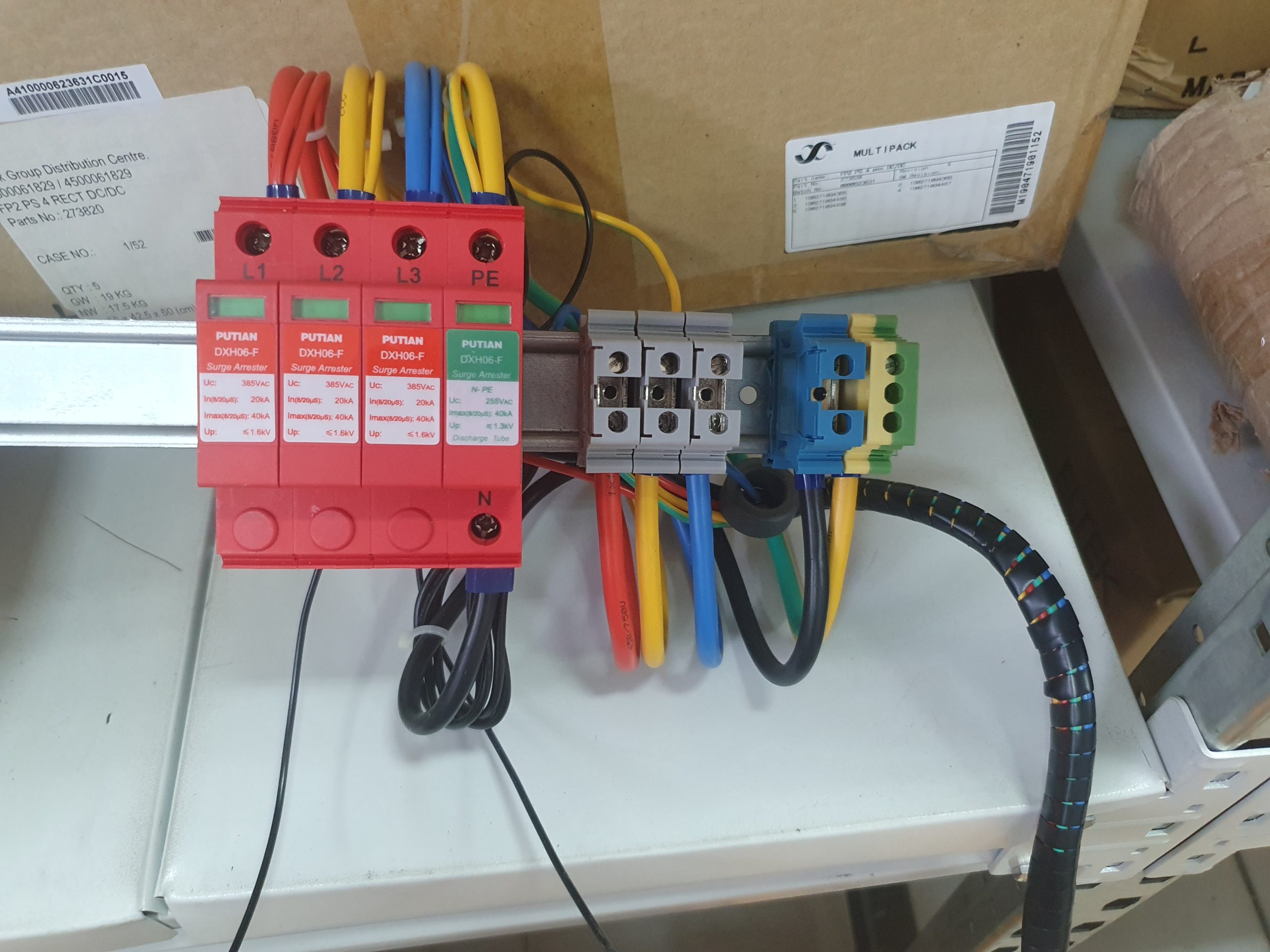

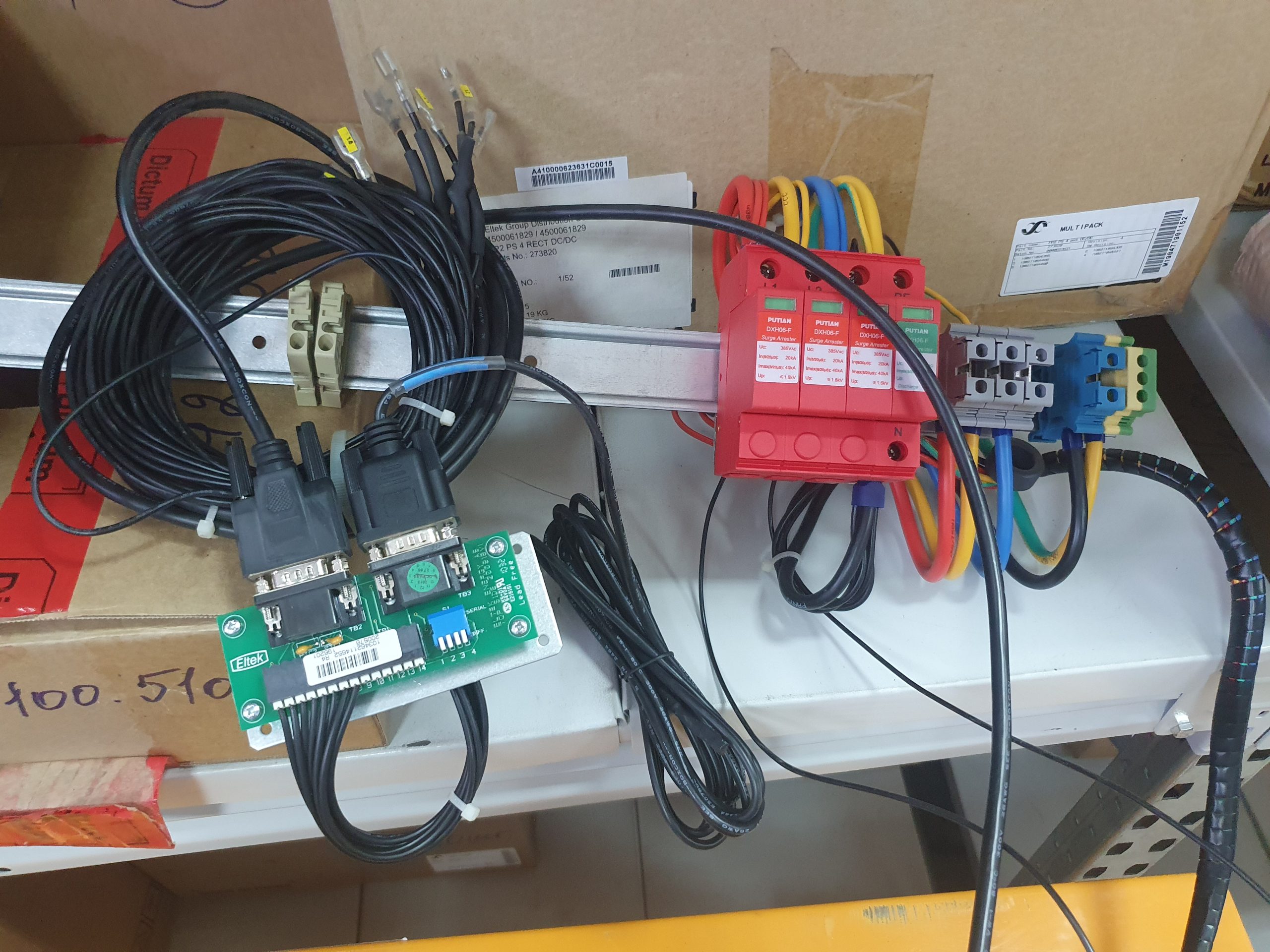

• входная защита от импульсов SPD  (зависит от номера комплектации)
• батарейный и/или нагрузочный шунты (зависит от номера комплектации)

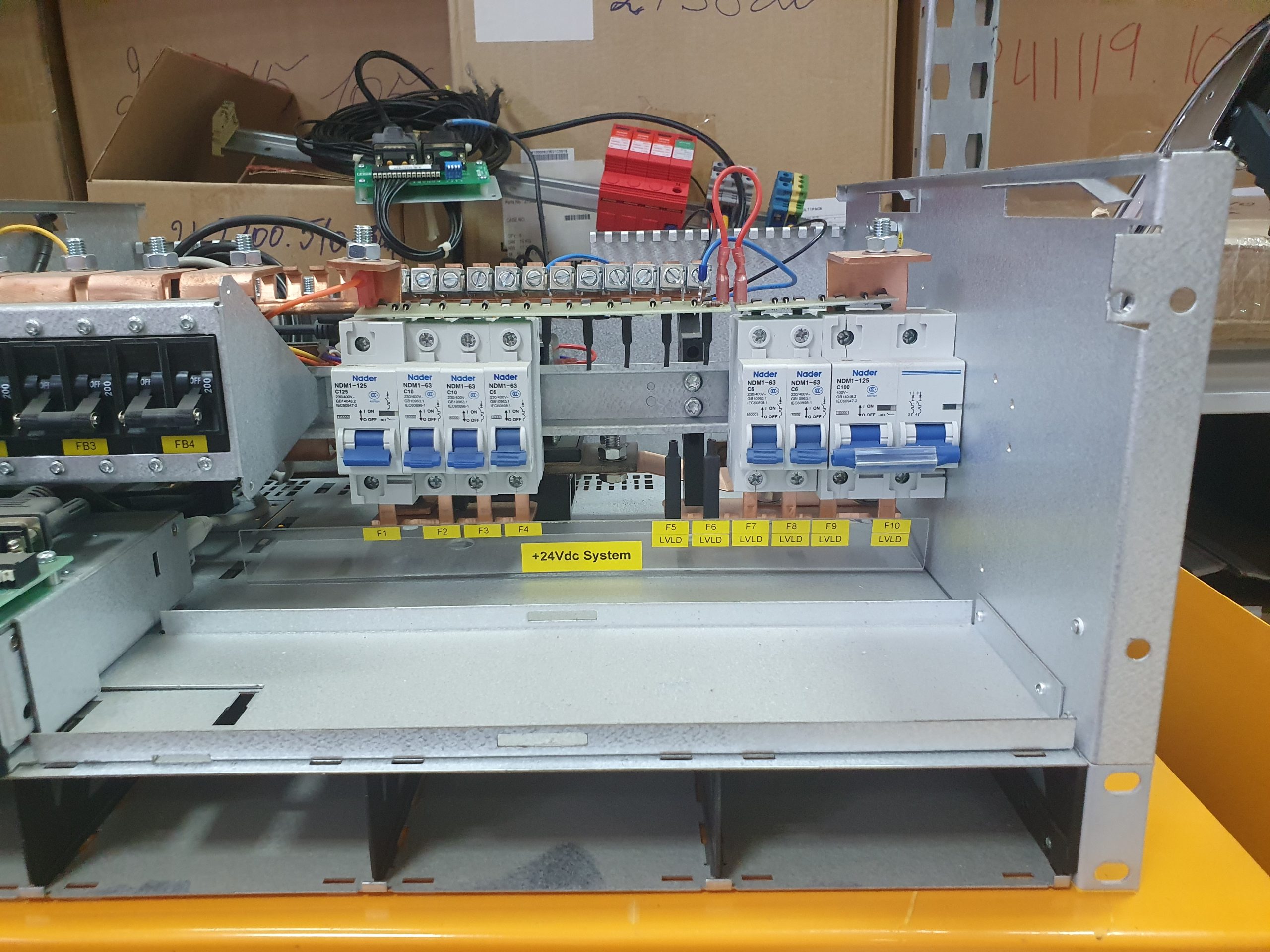

• дополнительный блок DC распределения и/или подключения АКБ (зависит от номера комплектации)



Варианты устанавливаемых модулей Flatpack2:

• 241115.205B Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 24 В, 40 А, 24V/40A HE 21.7 – 28.8 V
• 241115.205 Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 24 В, 1800 Вт, 24V/1800W HE 21.7 – 28.8 V
• 241115.200 Выпрямительный блок-модуль Flatpack2 24 В, 2000 Вт, 24V/2000W 21 – 29 V
• 241115.250 Выпрямительный блок-модуль Flatpack2 24 В, 2000 Вт, 24V/2000W WOR 21.5 – 36 V
• 241115.001 Выпрямительный блок-модуль Flatpack2, 48 В, 1800 Вт 48V/1800W 43.2 – 57.6 V
• 241115.100 Выпрямительный блок-модуль Flatpack2, 48 В, 2000 Вт 48V/2000W 43.2 – 57.6 V
• 241115.105 Выпрямительный блок-модуль Flatpack2, 48 В, 2000 Вт, HE 48V/2000W 43.5 – 57.6 V
• 241119.903 Выпрямительный блок-модуль Flatpack2, 48 В, 3000 Вт
• 241119.105 Выпрямительный блок-модуль Flatpack2, 48 В, 3000 Вт, HE
• 241119.106 Выпрямительный блок-модуль Flatpack2 SHE, 48 В, 3000 Вт 43.2 — 57.6V
• 241119.550 Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 HE WIND, 48 В, 3000 Вт, 43.5 – 57.6V 3000W
• 241119.900 Выпрямительный блок-модуль Flatpack2 48 В, 3100 Вт (нет информации)
• 241119.902 Выпрямительный блок-модуль Flatpack2 HE 48/3000 CC 48V 3000W rectifier module (нет информации)
• 241119.904 Выпрямительный блок-модуль Flatpack2 HE 48/4000 rectifier module
• 241119.905 Выпрямительный блок-модуль Flatpack2 HE 48/3000 (нет информации)
• 241115.705 Выпрямительный блок-модуль, DC/DC конвертор Flatpack2, 48–60 В, 2000 Вт, HE 48-60V/2000W 39.9 – 72 V
• 241115.110 Выпрямительный блок-модуль Flatpack2, 48 В, 2000 Вт, BF
• 241115.115 Выпрямительный блок-модуль Flatpack2, 48 В, 2000 Вт, HE, BF
• 241115.705B Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 48-60V/15A HE 39.9 – 72 V
• 241115.660 DC-DC конвертор, блок-модуль, солнечное зарядное устройство Flatpack2, 85-265 В, 24 В, 1500 Вт, HE (солнечное)
• 241115.650 DC-DC конвертор, блок-модуль, солнечное зарядное устройство Flatpack2, 85-265 В, 48 В, 1500 Вт, HE (солнечное)
• 241115.600 DC-DC конвертор, блок-модуль, преобразователь Flatpack2, 1350 Вт, 18–75 В, 24 В
• 241115.602 DC-DC конвертор, блок-модуль, преобразователь Flatpack2, 1350 Вт, 18–75 В, 48 В



Характеристики встраиваемой системы электропитания постоянного тока Flatpack2 System Smartpack 5U-8U



Вход
Напряжение	1 фаза 230VAC 3 фазы 230VAC 3 фазы 400VAC+N(Y)
Частота	45-66 Гц
Максимальный ток	см. описание выпрямительного модуля Flatpack2
Защита по входу	Мягкий старт Варистор для защиты от переходных процессов Предохранители на входе (L&N) Отключение при напряжении более 290VAC



Контроль и управление
Модуль управления	см. описание модуля контроля и управления Smartpack
Управление на месте	C помощью LCD экрана и кнопок управления на модуле либо с помощью ПК (ПО Powersuit)
Удаленное управление	ПО Powersuit через модем или управление и мониторинг с помощью WebPower (Web интерфейс и SNMP- протокол)
Реле аварийной сигнализации	6 реле
Визуальные индикаторы	Зеленый LED: вкл. Красный LED: Срочная авария Желтый LED: Несрочная авария LCD – системная информация
Цифровые входы	6 (для мониторинга внешнего оборудования)
Измерители тока	Ток батарей Ток выпрямителей
Аварийная сигнализация	Отключение автомата нагрузки Отключение автомата батарей Срабатывание LVD Низкое выходное напряжение (задается 2 уровня) Высокое выходное напряжение (задается 2 уровня) Емкость батарей Температура Симметрия



Выход
Напряжение	зависит от применяемых модулей Flatpack2
Максимальный ток	зависит от номера комплектации



Распределение постоянного тока

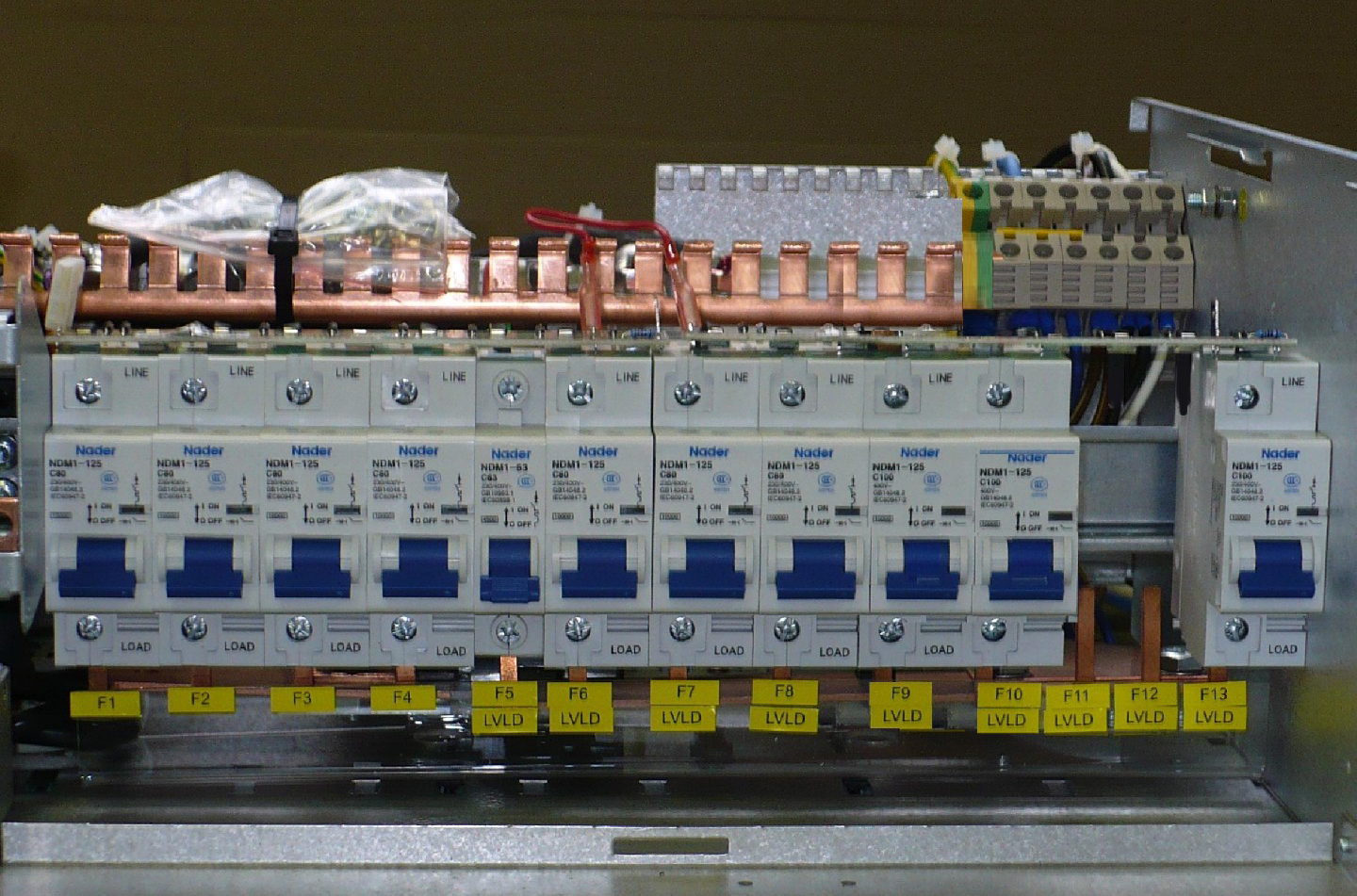

Автоматы защиты сети (нагрузка)	18х(2-63А) 9х(2-63А) + 6х(80-125А)
Автоматы защиты сети (батареи)	6 (макс. 100А каждый) 3 (макс. 200А каждый) 2 (макс. 250А каждый)

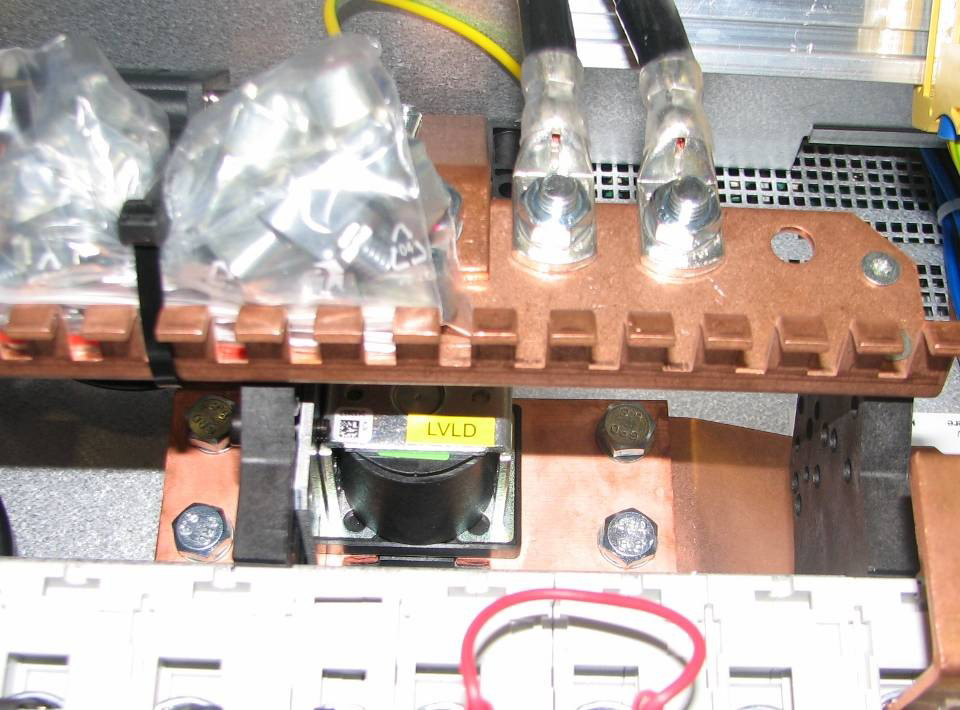

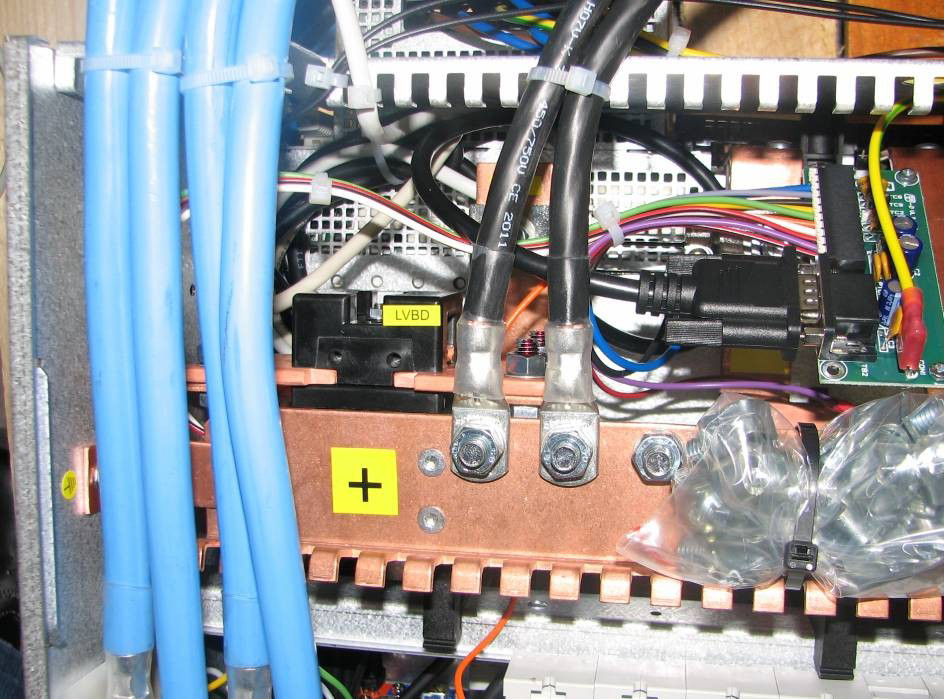

Программируемое LVD	Опционально: 1 LVBD (150, 300, 500 или 600A) Опционально: 1 LVLD 150, 300, 500 или 600A)



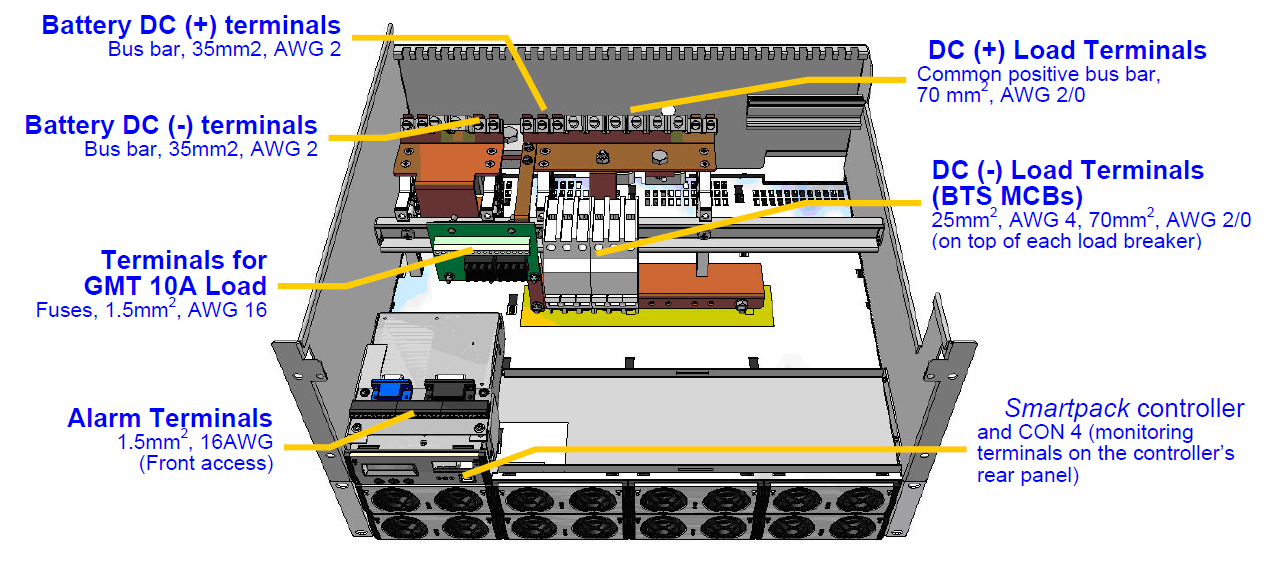

Соединения
Соединение батарей	Батарейный кабель, болты M6.
Соединение нагрузочных MCB	Отрицательное распределение напрямую с автомата нагрузки (MCB). Общая положительная шинная система.

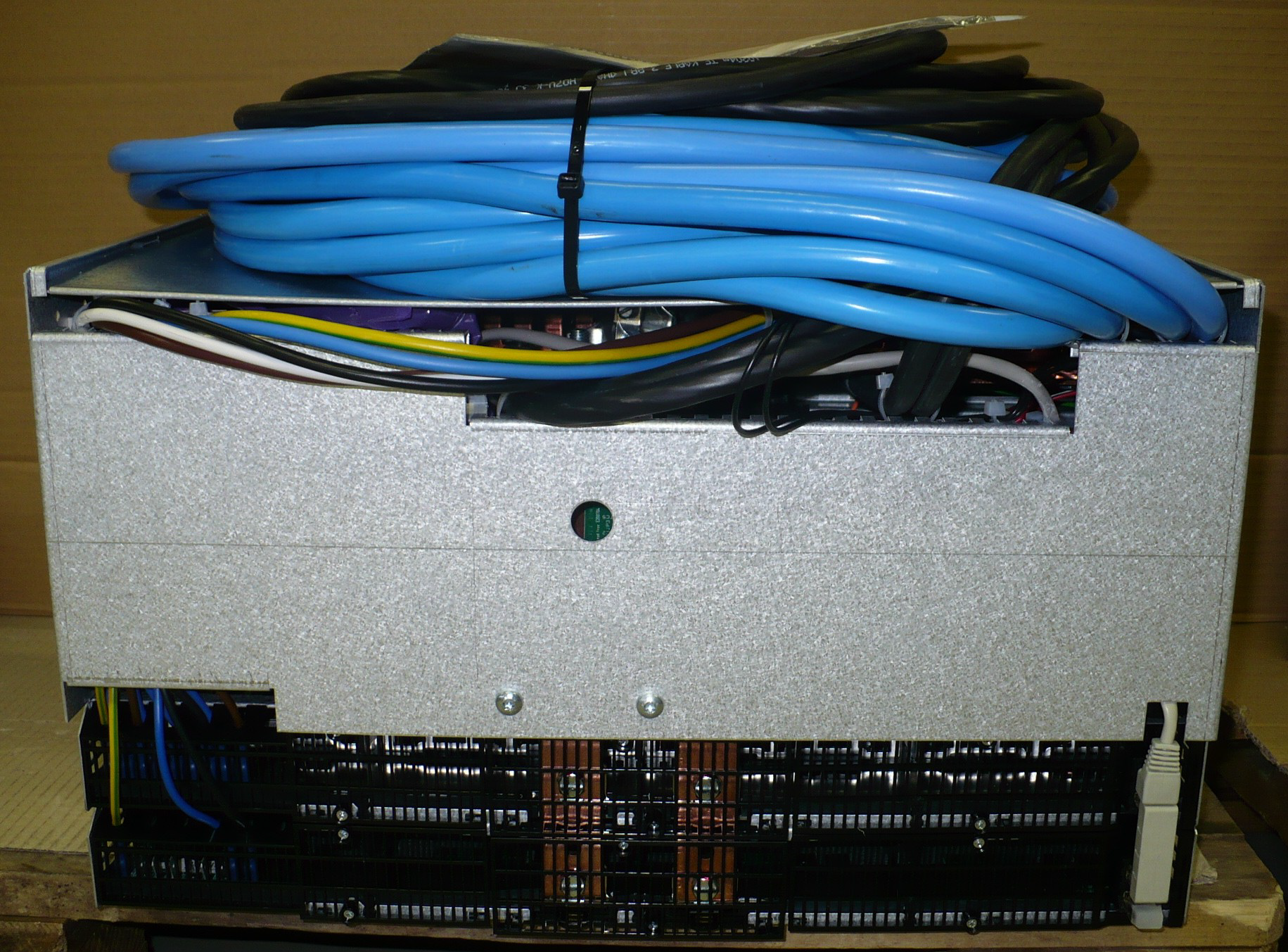

Присоединение аварийной сигнализации	Подключаемые проводные коннекторы, доступ спереди или сзади.



Другие характеристики
Изоляция	3.0 kVAC – вход/выход 1.5 kVAC – вход/земля 0.5 kVDC – выход/земля
Рабочая температура	от -40 до +50C
Температура хранения	от -40 до +50C
Размер (вхшхг)	482 x 380 x 5U: 222 мм (6U: 267 mm, 7U: 311 mm, 8U: 356 mm )
Вес	5 кг без выпрямителей



Стандарты
Электрическая защита	IEC 60950-1 UL 60950
Электромагнитная совместимость	ETSI EN 300 386 V.1.3.1 (telecommunication network) EN 61000-6-2 (immunity, industry) EN 61000-6-3 (emission, light industry)
Экология	ETSI EN 300 019-2 ETSI EN 300 132-2



Дополнительные материалы, технические характеристики, инструкции Flatpack2 Stystem 5U-8U Smartpack

200000.DS3 — v10 Datasheet Flatpack2 System Smartpack R 5U-8U Integrated

200000.DS3 – v4 Datasheet Flatpack2 System Smartpack 5U-8U Integrated

200000.DS3 — v2 Datasheet Flatpack2 System Smartpack 5U-8U Integrated

200000.DS3 – v1 Datasheet Flatpack2 System Smartpack 5U-8U Integrated RUS
