Описание

Варианты ранее выпускавшихся маркировок для системы электропитания постоянного тока Flatpack2 Integrated System Smartpack2 5U-7U: M20405.401, M30806.404, CTO20806.4049, CIE20806.400, C20405.071, C20405.401, CIO20405.4076, CIO20806.4015, CIO20405.4102, CIO20806.4065

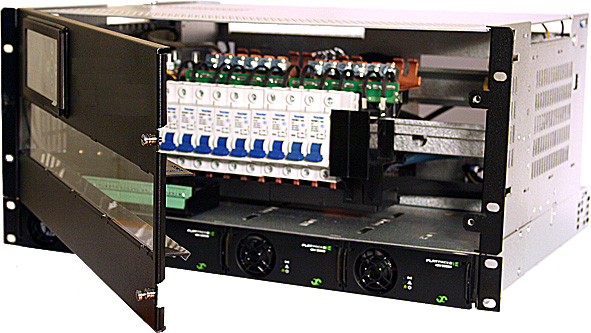

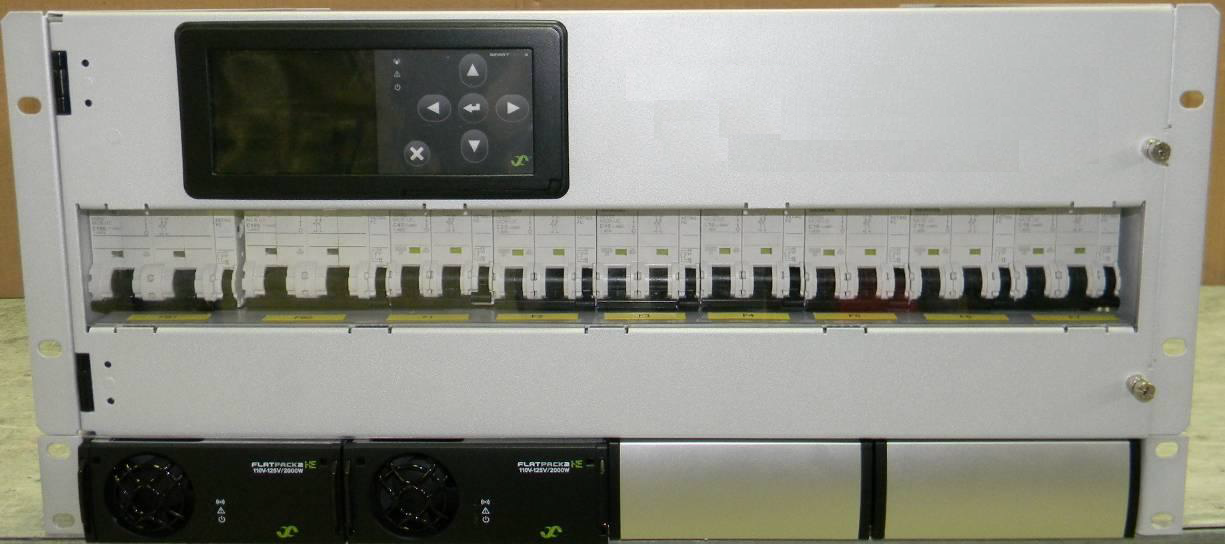

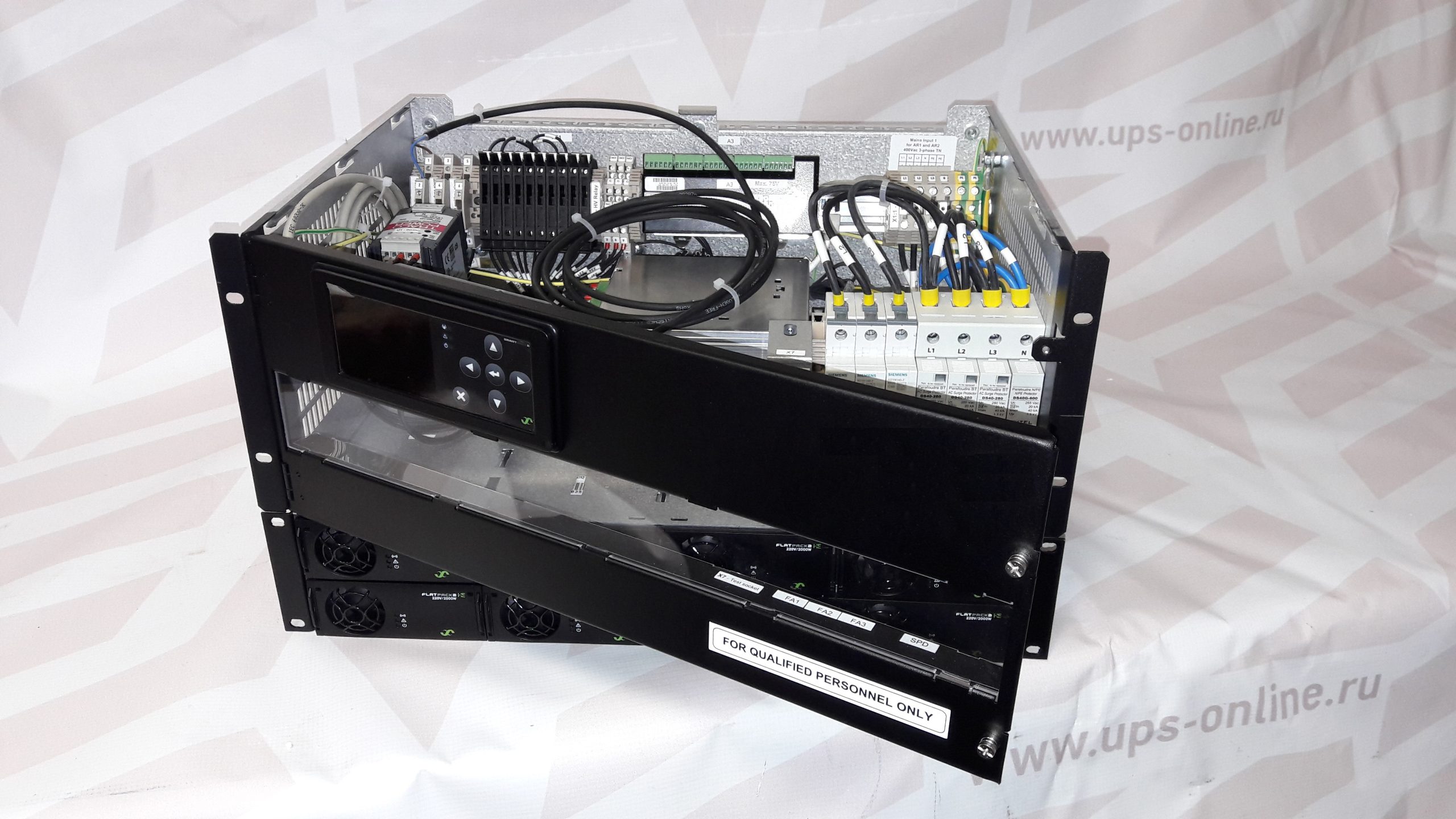

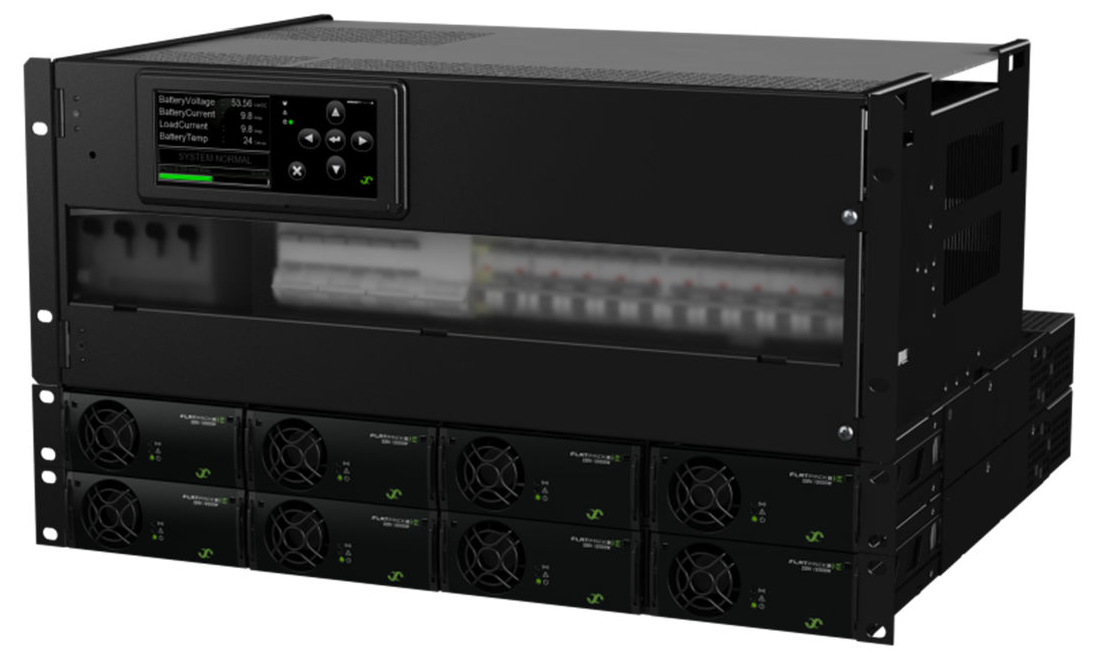

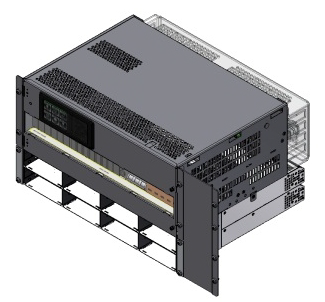

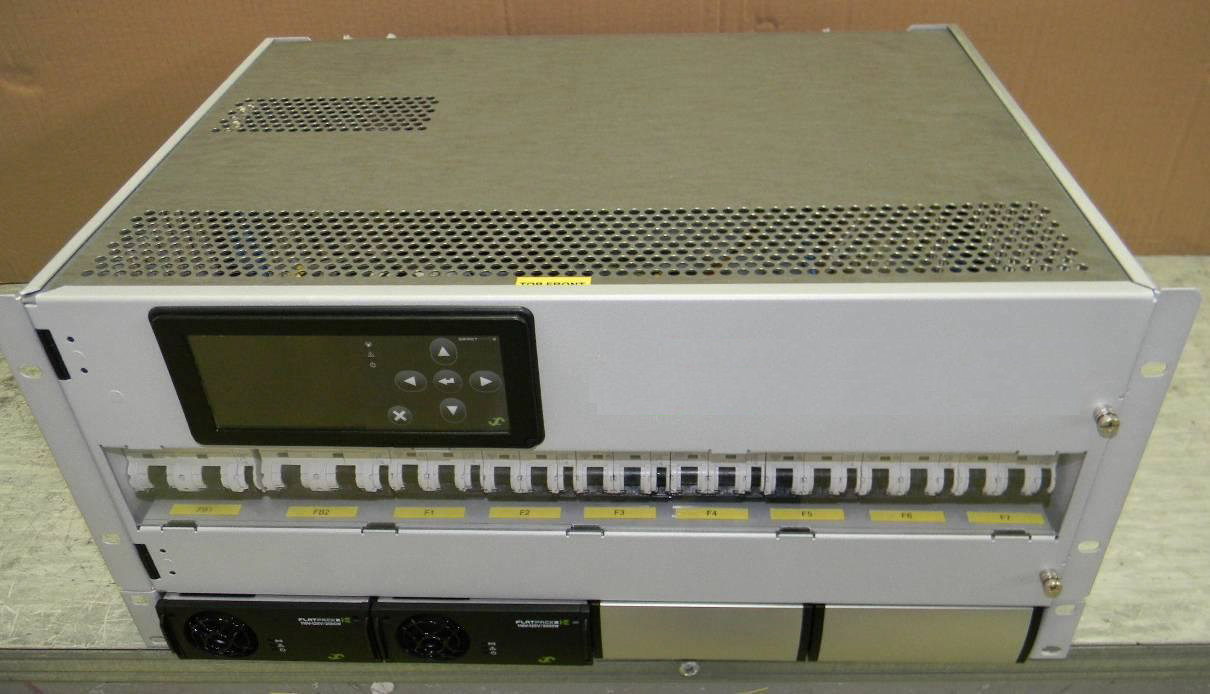

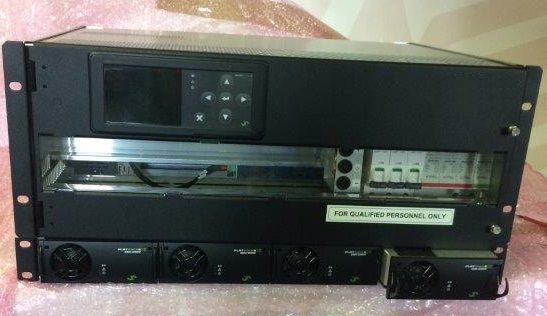

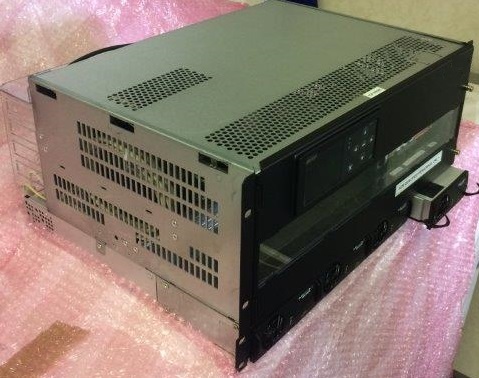

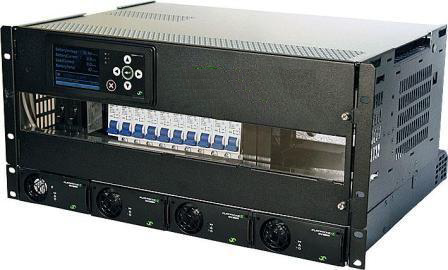

Flatpack2 System Smartpack2 5U-7U является основой для сборки систем питания постоянного тока, но может работать самостоятельно.

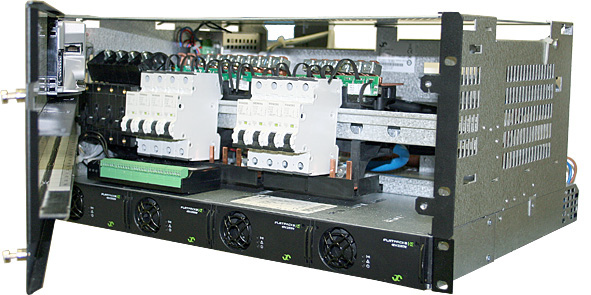

19”-корпус системы электропитания постоянного тока Flatpack2 system Smartpack2 5U-7U устанавливается в стойку или шкаф.



Особенности Flatpack2 System Smartpack2 5U-7U:

• Простая установка
• Есть возможность расширения функций мониторинга за счет добавления модулей I/O Monitor, Fleximonitor
• Встроенный цифровой контроллер с TFT дисплеем.
• Возможность мониторинга через WEB браузер через Ethernet, протокол SNMP
• 6 программируемых релейных выходов
• 6 программируемых входов

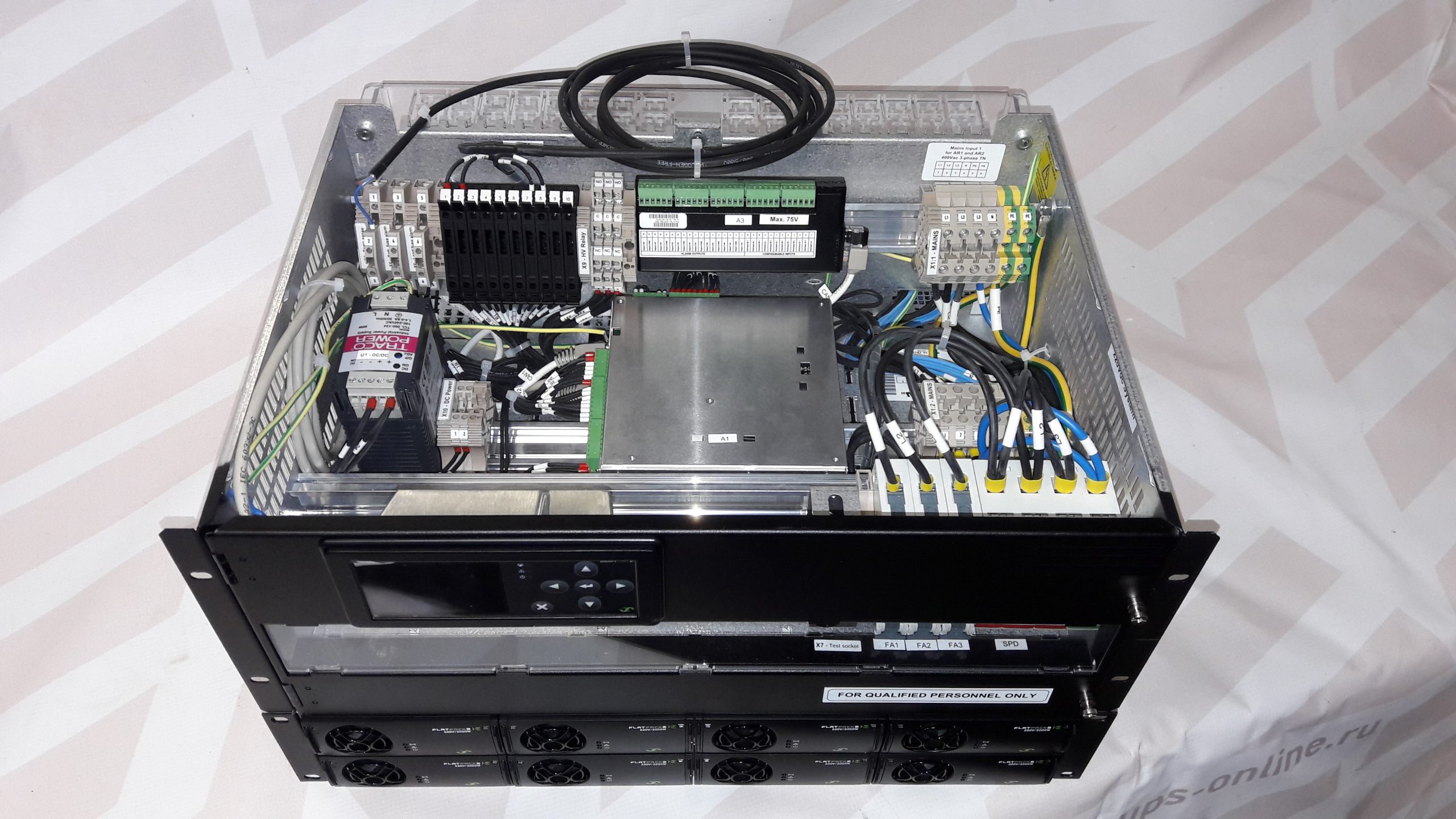

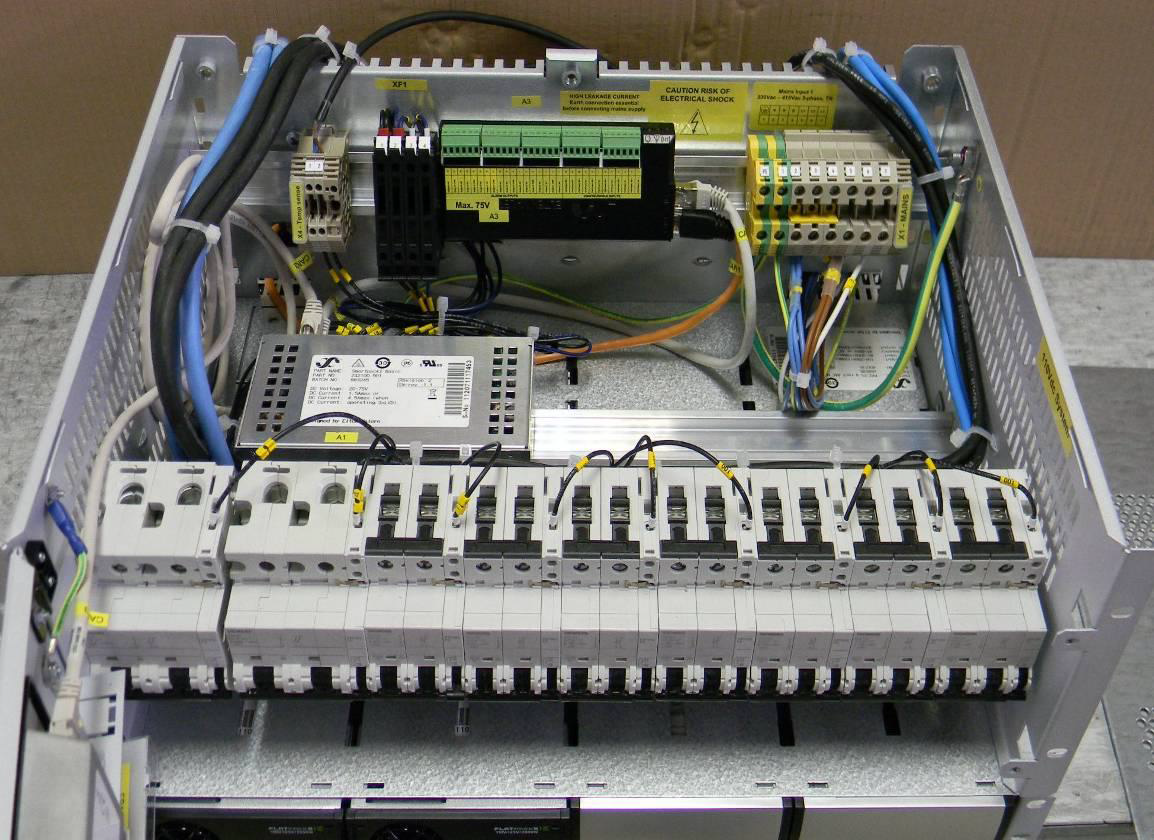

• Быстрый фронтальный доступ для подключения (за счет съемной крышки).

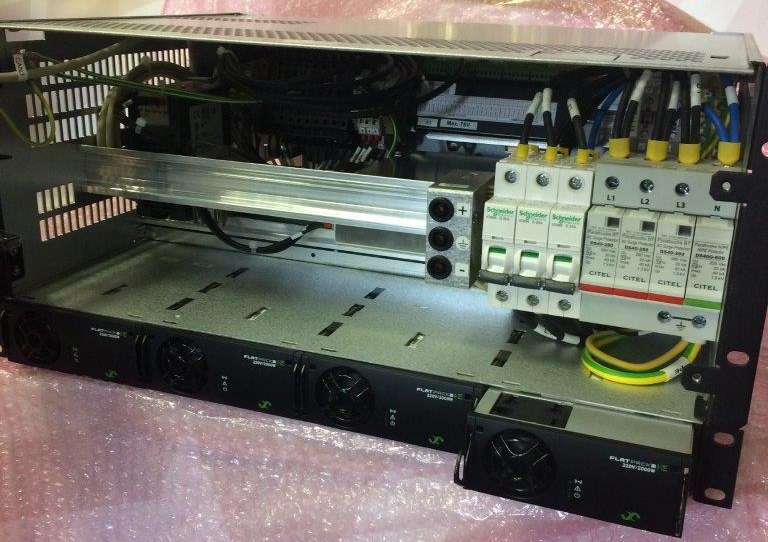

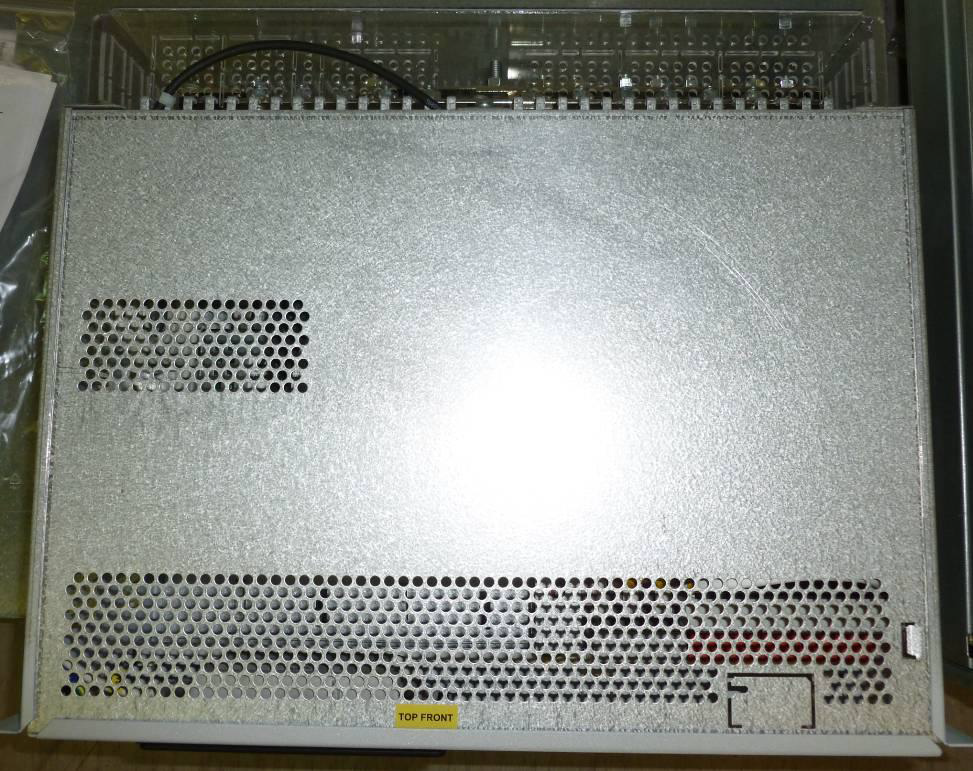

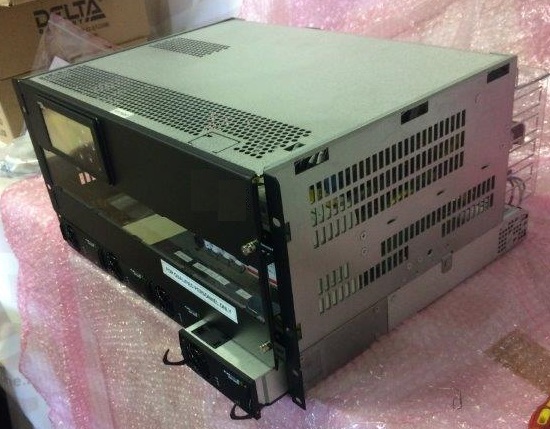

• Оптимальное охлаждение

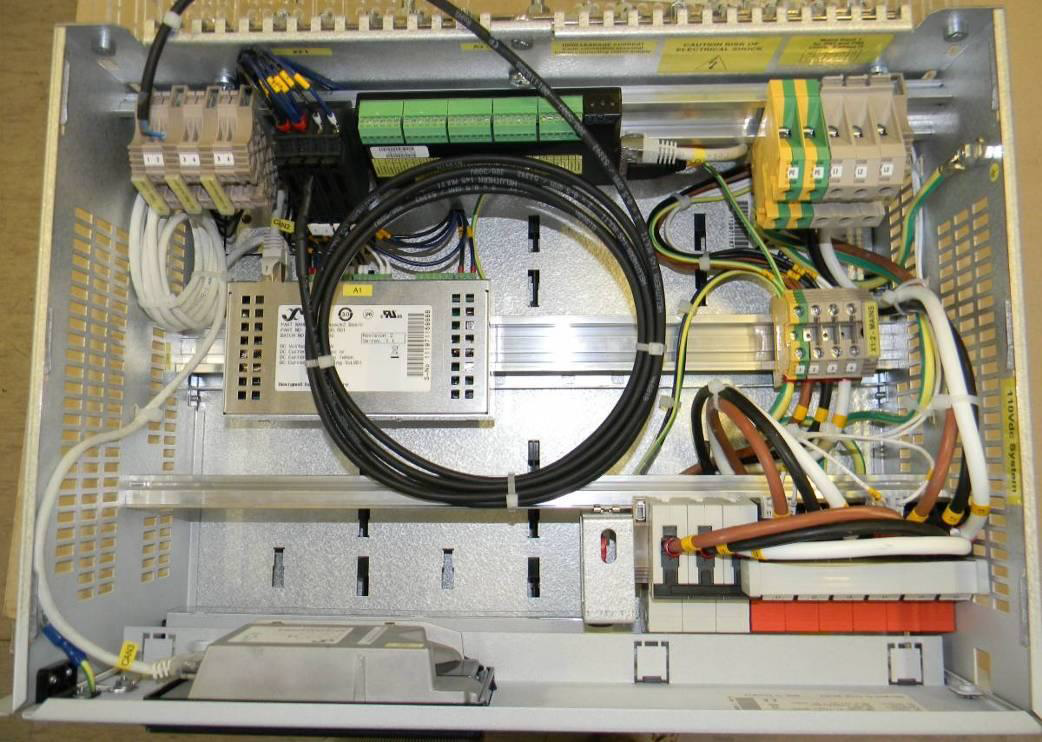

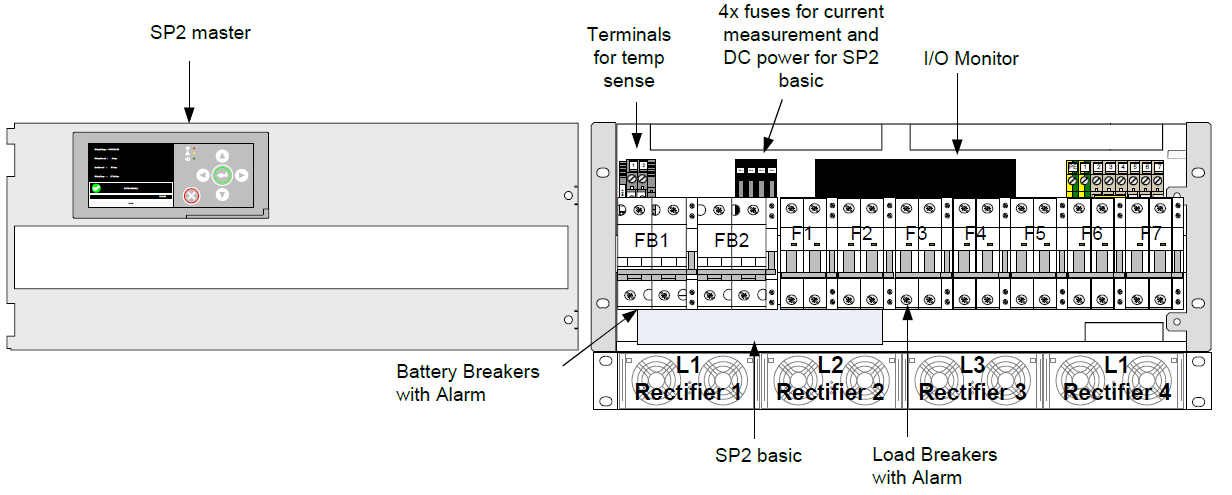

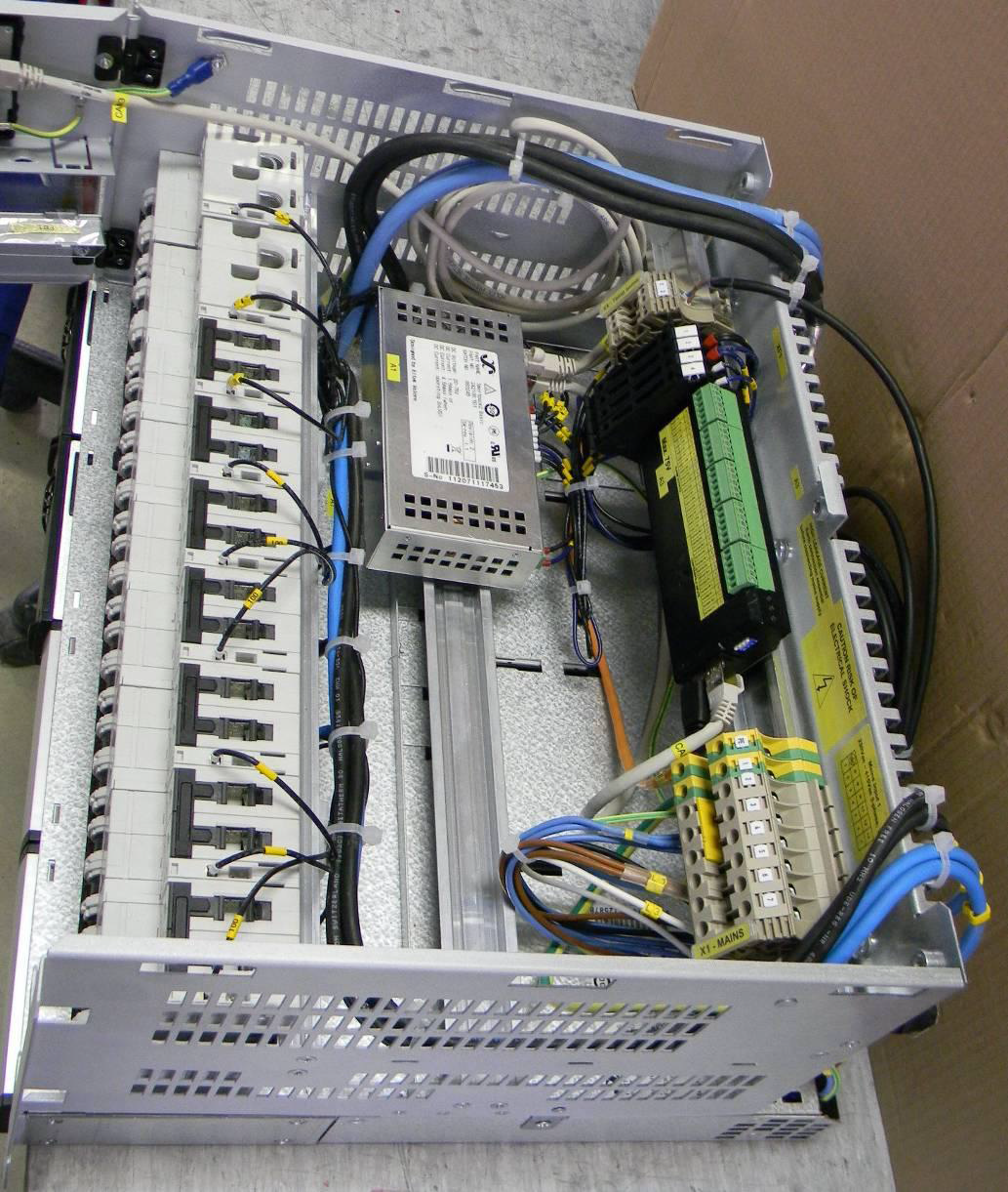

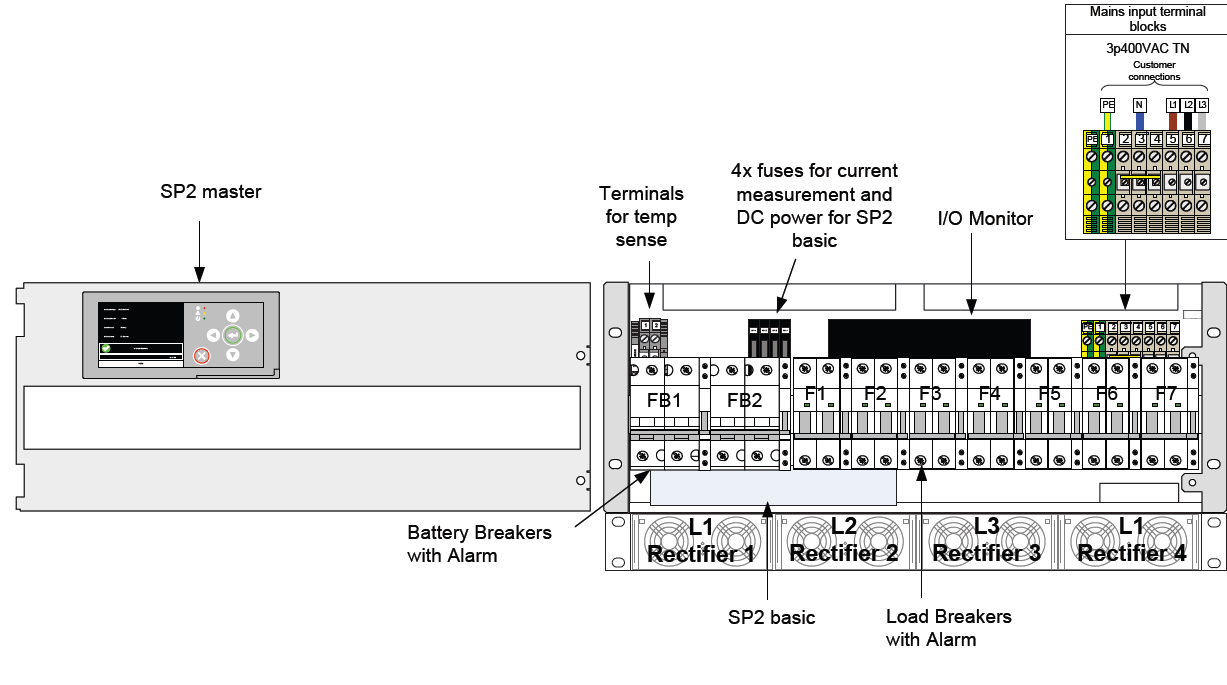

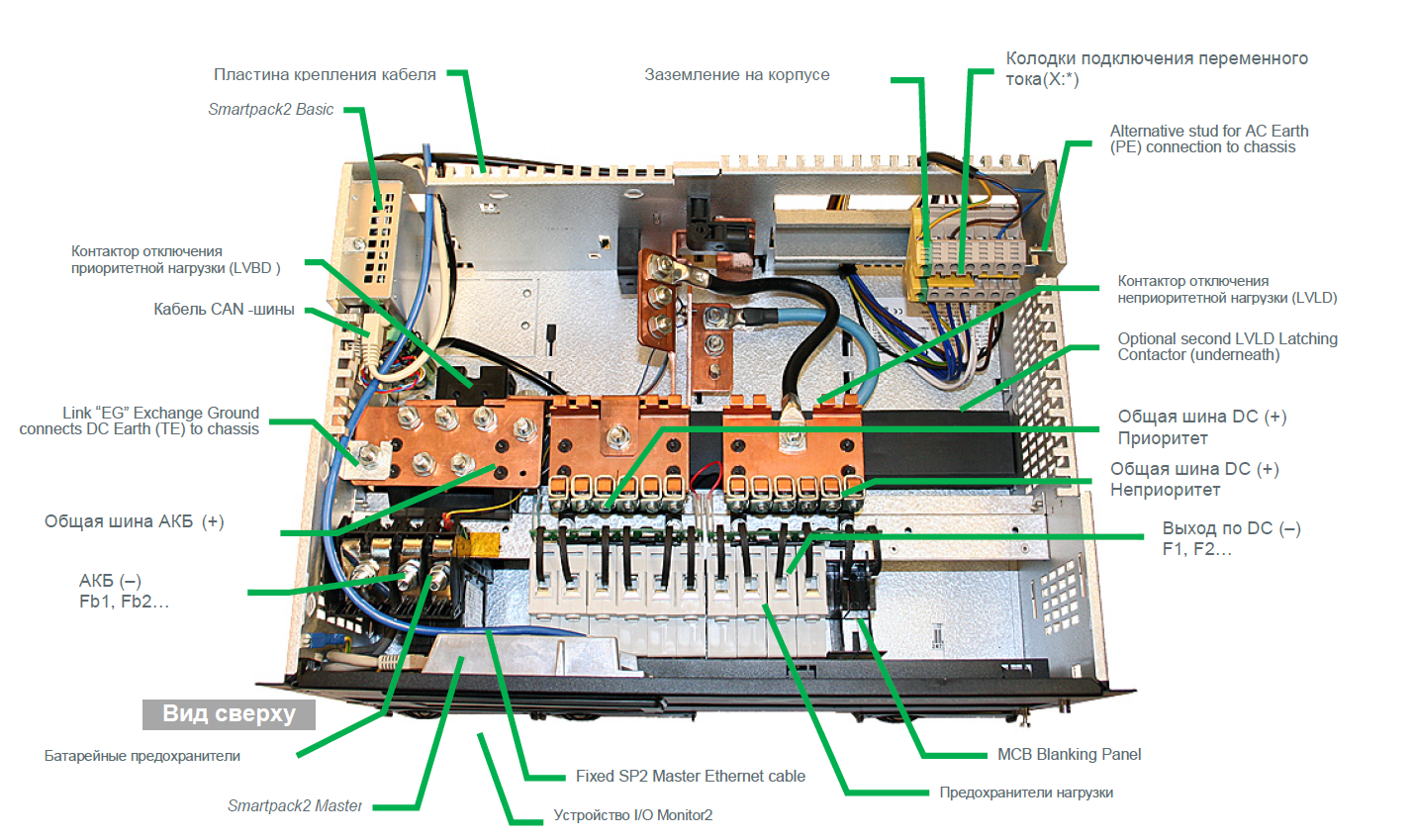

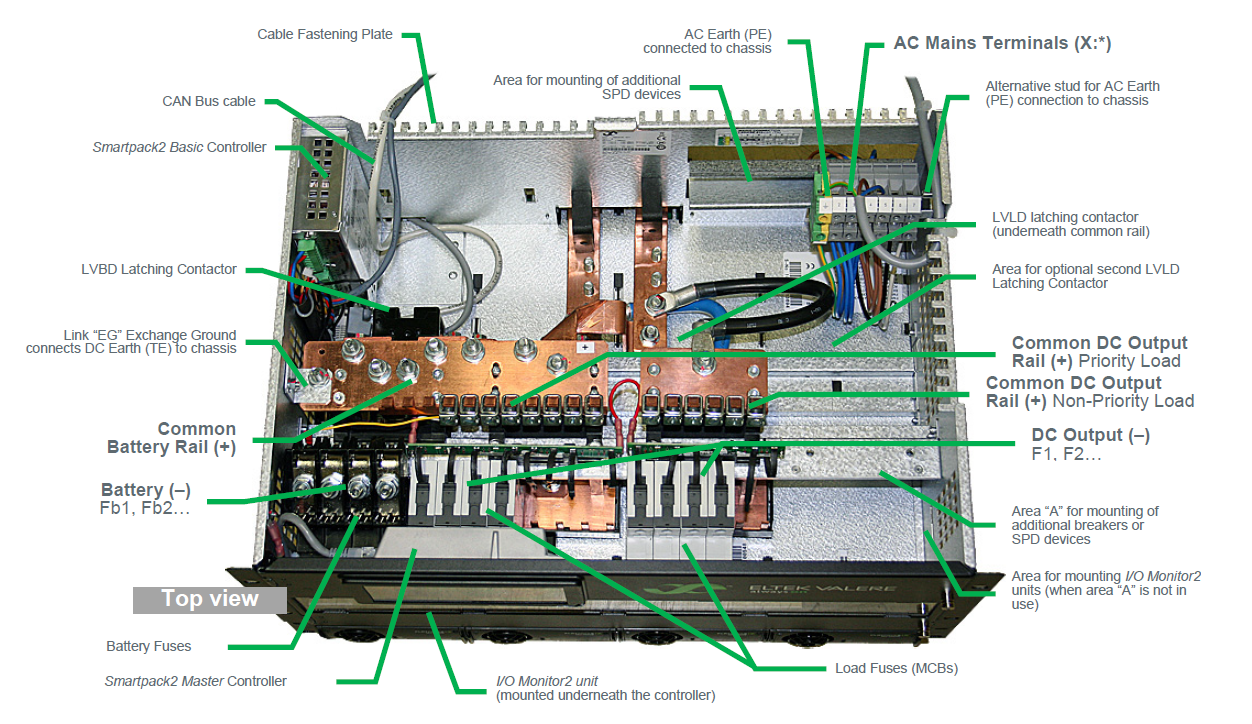

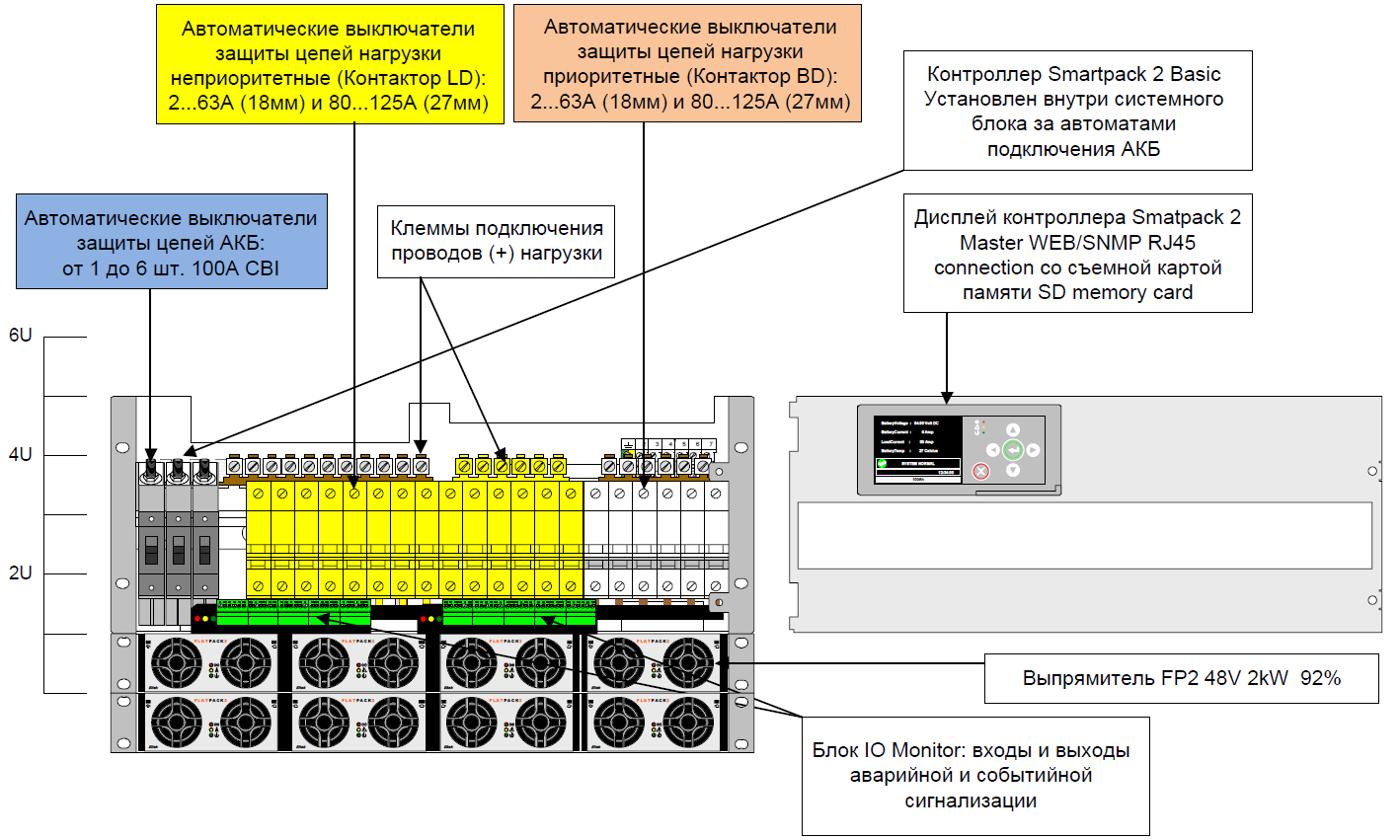

Состав Flatpack2 Integrated System Smartpack2 5U-7U:

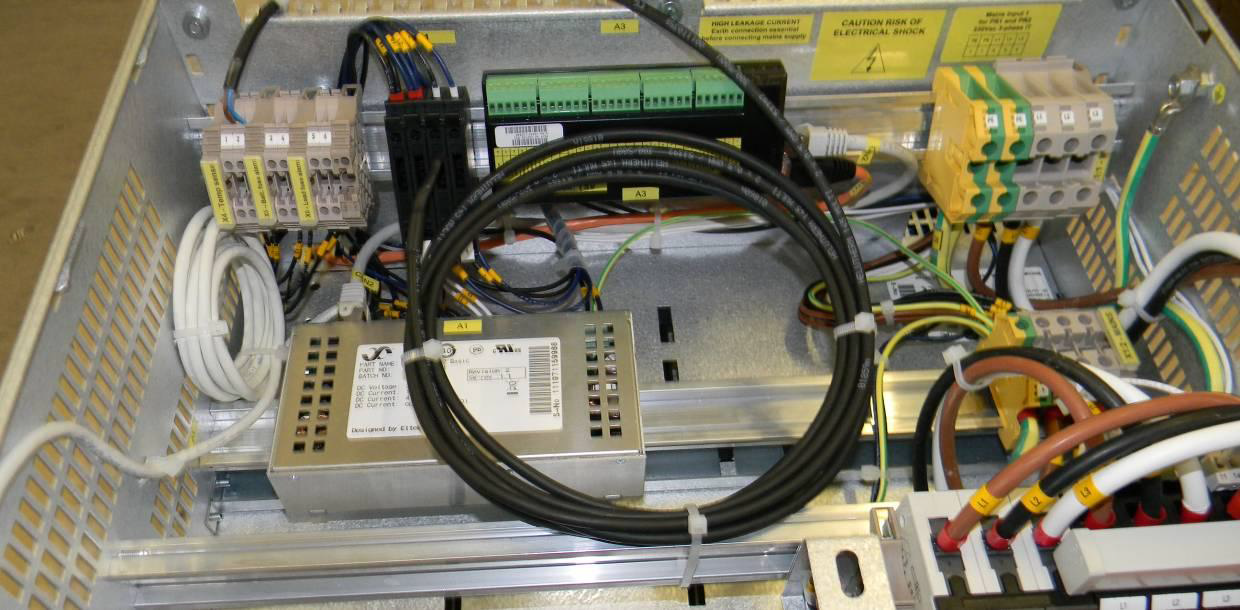

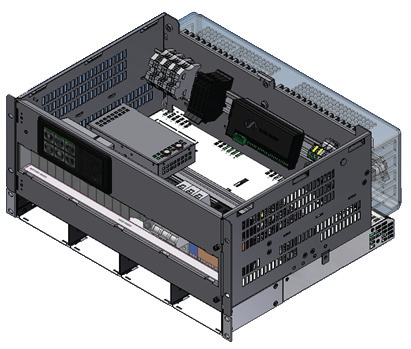

• компактный корпус 5U-7U для монтажа в 19”-шкаф, 482 x 380 x 5U 222мм (6U: 267 mm, 7U: 311 mm)
• модуль контроля и управления, контроллер Smartpack2 Master 242100.500 (или Smartpack2 Touch 242100.510) с TFT дисплеем
• модуль контроля и управления, контроллер Smartpack2 Basic 242100.501 (или Smartpack2 Basic Industrial 242100.601)
• блок управления CAN, устройство контроля ввода – вывода, I/O Monitor2 control unit Type2 (T2) 242100.502 с клеммами аварийной сигнализации.
• блок управления CAN, устройство контроля ввода – вывода, Fleximonitor 16 Channels Type 7 (T7) 242100.608 (опция)
• общий DC выход
• до 8ми выпрямительных AC/DC блок-модулей, DC/DC конверторов или преобразователей Flatpack2 (модель зависит от специфики применения).

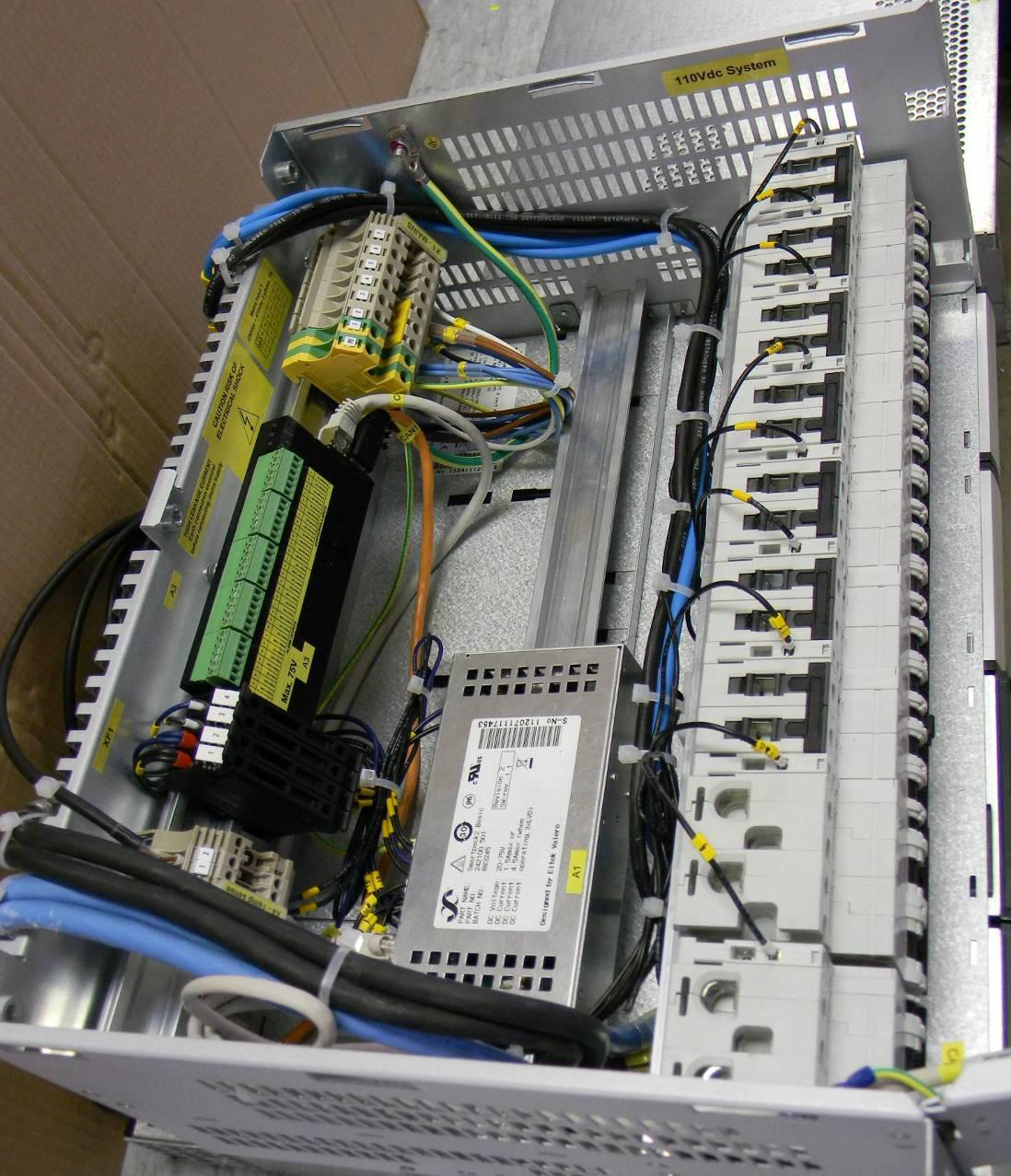

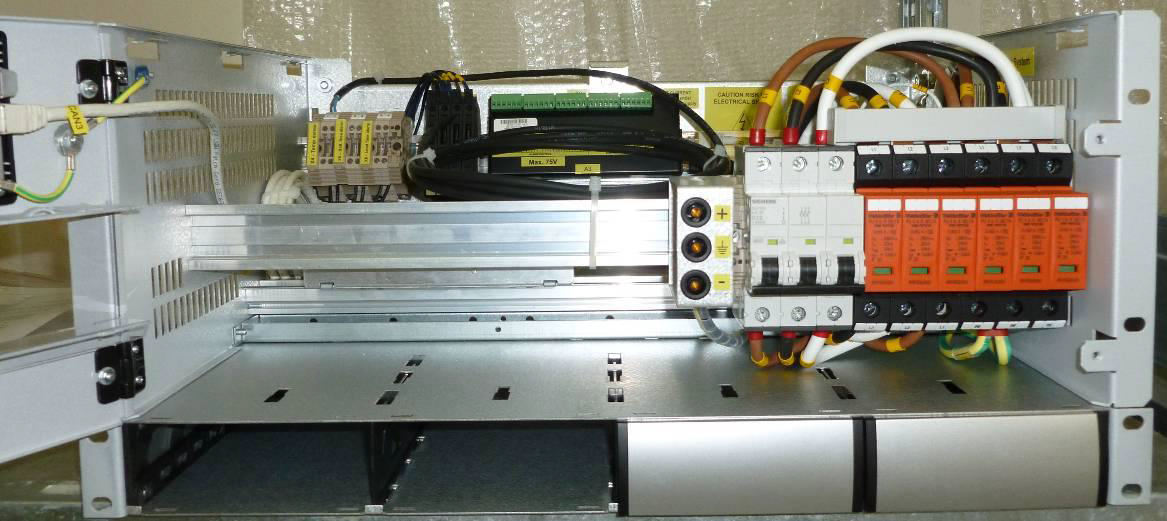

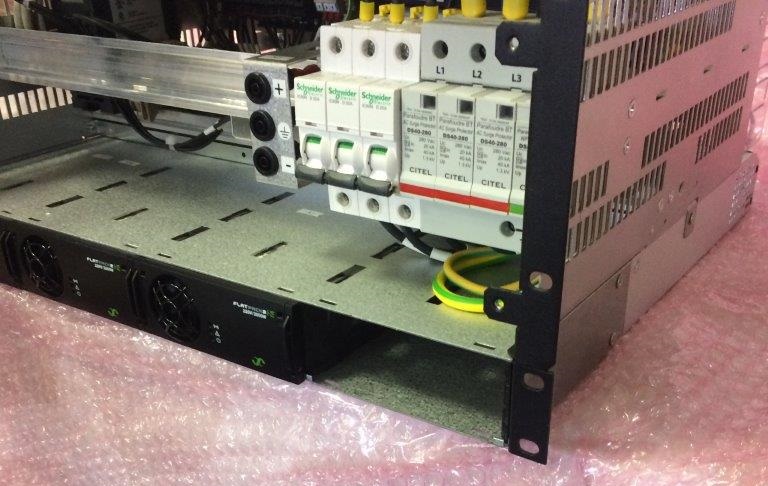

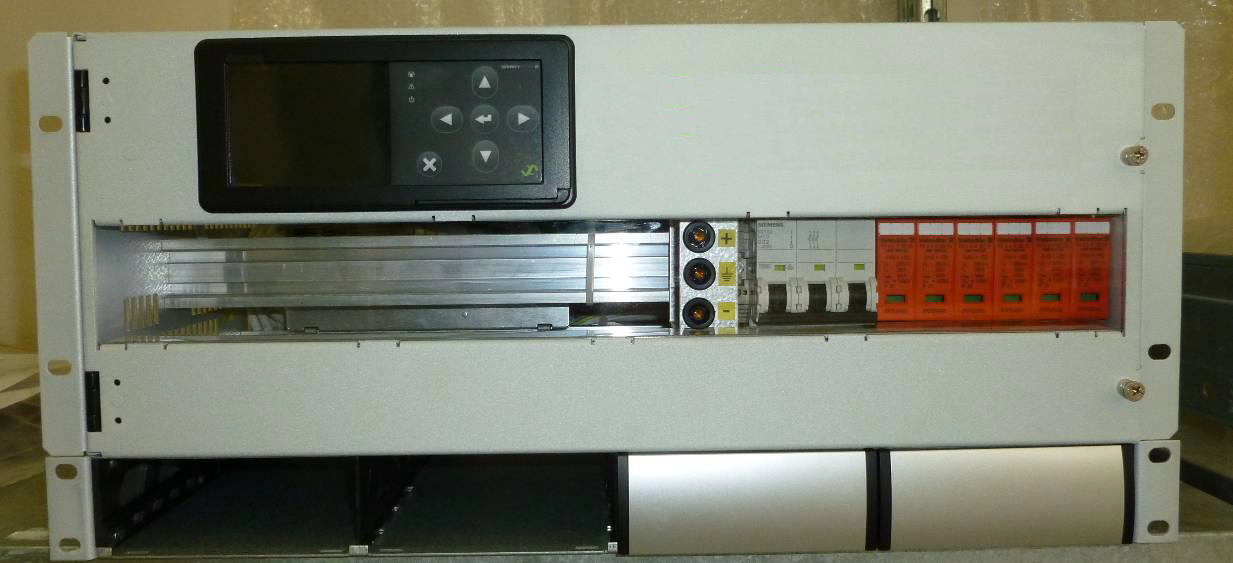

• входная защита от импульсов SPD  (зависит от номера комплектации)
• батарейный и/или нагрузочный шунты (зависит от номера комплектации)
• контактора LVBD и/или LVLD (зависит от номера комплектации)
• блок DC распределения и/или подключения АКБ (зависит от номера комплектации)

Варианты устанавливаемых модулей Flatpack2:

• 241115.205B Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 24 В, 40 А, 24V/40A HE 21.7 – 28.8 V
• 241115.205 Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 24 В, 1800 Вт, 24V/1800W HE 21.7 – 28.8 V
• 241115.200 Выпрямительный блок-модуль Flatpack2 24 В, 2000 Вт, 24V/2000W 21 – 29 V
• 241115.250 Выпрямительный блок-модуль Flatpack2 24 В, 2000 Вт, 24V/2000W WOR 21.5 – 36 V
• 241115.001 Выпрямительный блок-модуль Flatpack2, 48 В, 1800 Вт 48V/1800W 43.2 – 57.6 V
• 241115.100 Выпрямительный блок-модуль Flatpack2, 48 В, 2000 Вт 48V/2000W 43.2 – 57.6 V
• 241115.105 Выпрямительный блок-модуль Flatpack2, 48 В, 2000 Вт, HE 48V/2000W 43.5 – 57.6 V
• 241119.903 Выпрямительный блок-модуль Flatpack2, 48 В, 3000 Вт
• 241119.105 Выпрямительный блок-модуль Flatpack2, 48 В, 3000 Вт, HE
• 241119.106 Выпрямительный блок-модуль Flatpack2 SHE, 48 В, 3000 Вт 43.2 — 57.6V
• 241119.550 Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 HE WIND, 48 В, 3000 Вт, 43.5 – 57.6V 3000W
• 241119.900 Выпрямительный блок-модуль Flatpack2 48 В, 3100 Вт (нет информации)
• 241119.902 Выпрямительный блок-модуль Flatpack2 HE 48/3000 CC 48V 3000W rectifier module (нет информации)
• 241119.904 Выпрямительный блок-модуль Flatpack2 HE 48/4000 rectifier module
• 241119.905 Выпрямительный блок-модуль Flatpack2 HE 48/3000 (нет информации)
• 241115.705 Выпрямительный блок-модуль, DC/DC конвертор Flatpack2, 48–60 В, 2000 Вт, HE 48-60V/2000W 39.9 – 72 V
• 241115.110 Выпрямительный блок-модуль Flatpack2, 48 В, 2000 Вт, BF
• 241115.115 Выпрямительный блок-модуль Flatpack2, 48 В, 2000 Вт, HE, BF
• 241115.705B Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 48-60V/15A HE 39.9 – 72 V
• 241115.660 DC-DC конвертор, блок-модуль, солнечное зарядное устройство Flatpack2, 85-265 В, 24 В, 1500 Вт, HE (солнечное)
• 241115.650 DC-DC конвертор, блок-модуль, солнечное зарядное устройство Flatpack2, 85-265 В, 48 В, 1500 Вт, HE (солнечное)
• 241115.600 DC-DC конвертор, блок-модуль, преобразователь Flatpack2, 1350 Вт, 18–75 В, 24 В
• 241115.602 DC-DC конвертор, блок-модуль, преобразователь Flatpack2, 1350 Вт, 18–75 В, 48 В
• 241119.907 DC-DC конвертор, блок-модуль, преобразователь Flatpack2 HVDC/DC CONVERTER 200-400V/48V 3000W
• С ограничением функционала
• 241115.805 Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 HE, 110 В, 2000 Вт, WOR (промышленный) (89.2-171.6 V)
• 241115.805B Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 HE, 110–125 В пост. тока, 10 А, 110-125V/10A (промышленный) (89.2-171.6 V)
• 241119.805 Выпрямительный блок-модуль Flatpack2 HE, 110–125 В, 20 А, (промышленный) 110V/2000W (90-151 V)
• 241115.815 Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 HE, 220 В, 2000 Вт, WOR 220VDC/2000W (промышленный)
• 241115.815B Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 HE, 220 В, 5 А, 220VDC/5A (промышленный)
• 241119.815 Выпрямительный блок-модуль Flatpack2 HE, 220 В, 10 А, 220VDC/10A (промышленный)
• 241119.825 Выпрямительный блок-модуль Flatpack2 HE, 380 В, 2500 Вт, 380VDC/2500W (центры обработки данных).
• 241119.825UI Выпрямительный блок-модуль, DC/DC конвертор Flatpack2 HE, 380 В, 2500 Вт, 380VDC/2500W (центры обработки данных).
• 241119.680 DC-DC конвертор, блок-модуль, преобразователь Flatpack2 HE 170 – 380/380V 3200W Solar Charger 380/3200
• 241115.615 DC-DC конвертор, блок-модуль, преобразователь Flatpack2 HE Converter 42-75/380 1350W
• 241119.105x Блок модуль, преобразователь Flatpack2 (нет информации)
• 241119.505 Блок модуль, преобразователь Flatpack2 (нет информации)
• 241119.901 Блок модуль, преобразователь Flatpack2 (нет информации)
• 241115.155 Блок модуль, преобразователь Flatpack2 (нет информации)
• 241115.903 Блок модуль, преобразователь Flatpack2 (нет информации)



Характеристики встраиваемой системы электропитания постоянного тока Flatpack2 system Smartpack2 5U-7U



Вход
Напряжение	1ф 230VAC или 3ф 400VAC
Максимальный ток	47,6A
Защита по входу	зависит от номера комплектации



Выход DC
Напряжение	в зависимости от блока распределения и установленного модуля Flatpack2
Максимальный выходной ток	в зависимости от блока распределения и установленного модуля Flatpack2



Контроль и управление
Модуль управления	Модуль контроля и управления Smartpack2 Master (Touch) + Basic (Basic Industrial) + I/O Monitor Type 2
Управление на месте	C помощью дисплея Smartpack2 Master LCD и кнопок управления, либо с помощью ПК через Ethernet (ПО)
Удаленное управление	ПО через модем SNMP, ModBus или Profibus (доп. оборудование)
Реле аварийной сигнализации	6 реле
Визуальные индикаторы	Полная информация на дисплее Smartpack2 LCD. Индикаторы LED на каждом модуле Flatpack2. Зеленый LED – работа Желтый LED – незначительная авария Красный LED – главная авария
Цифровые входы	6 (для мониторинга состояния внешних предохранителей или автоматов)
Измерители тока	зависит от номера комплектации
Аварийная сигнализация	Сработал предохранитель батареи/нагрузки Низкое выходное напряжение (2 индивидуальных уровня) Высокое выходное напряжение (2 индивидуальных уровня) Высокая температура Низкая емкость батареи См. описание контроллера Smartpack2



Выход
Напряжение	24-110VDC (220-380VDC с контроллером Smartpack Industrial)
Максимальный ток	зависит от номера комплектации



Распределение постоянного тока
Предохранитель защиты нагрузки	зависит от номера комплектации
Предохранитель защиты батареи	зависит от номера комплектации



Соединения
Присоединение батарей	зависит от номера комплектации

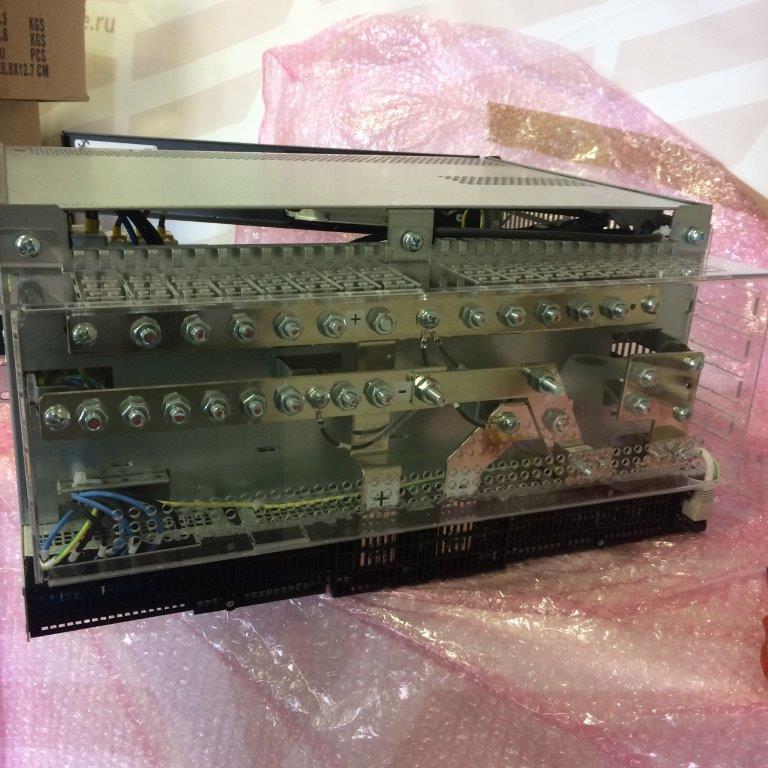

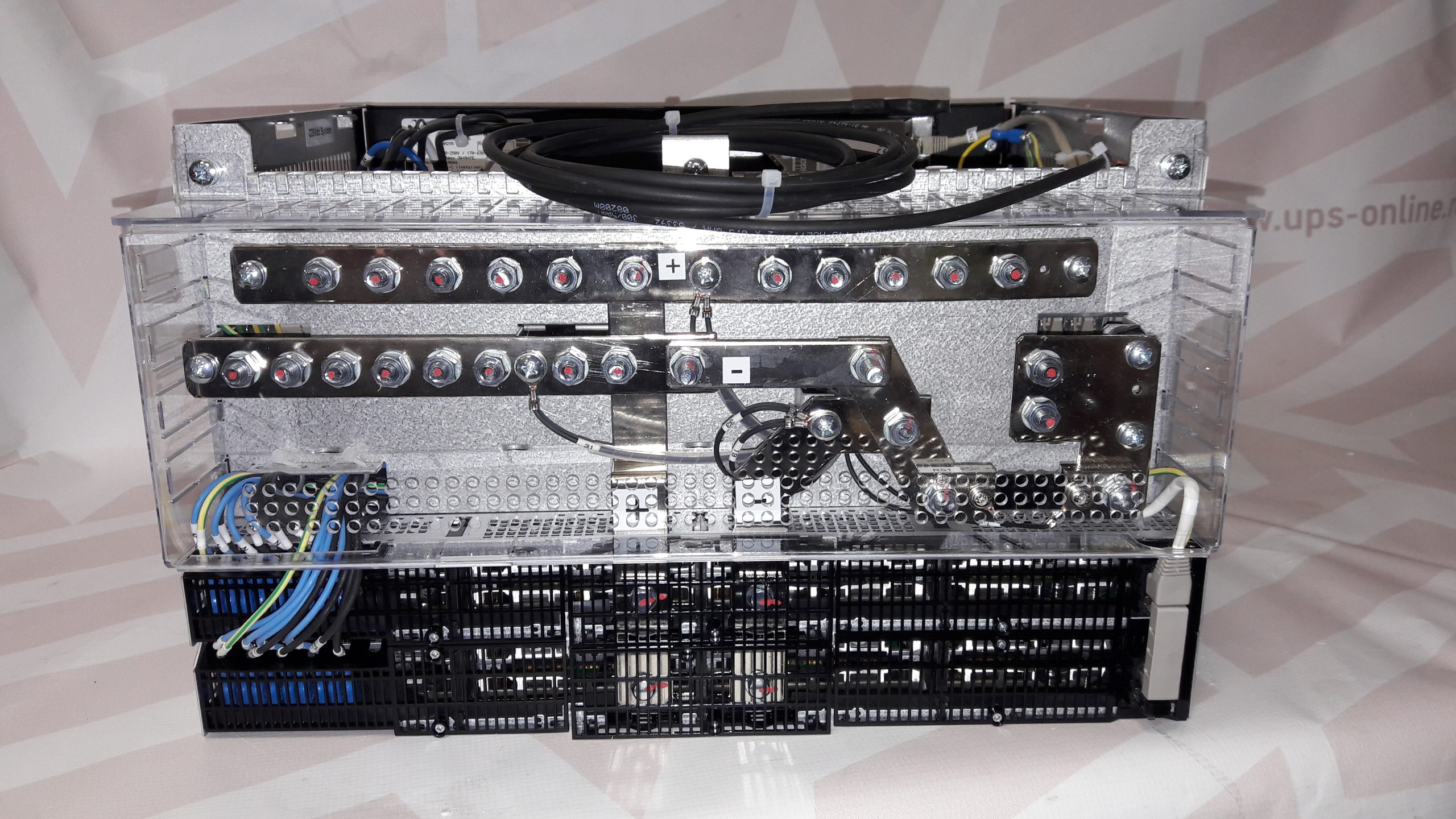

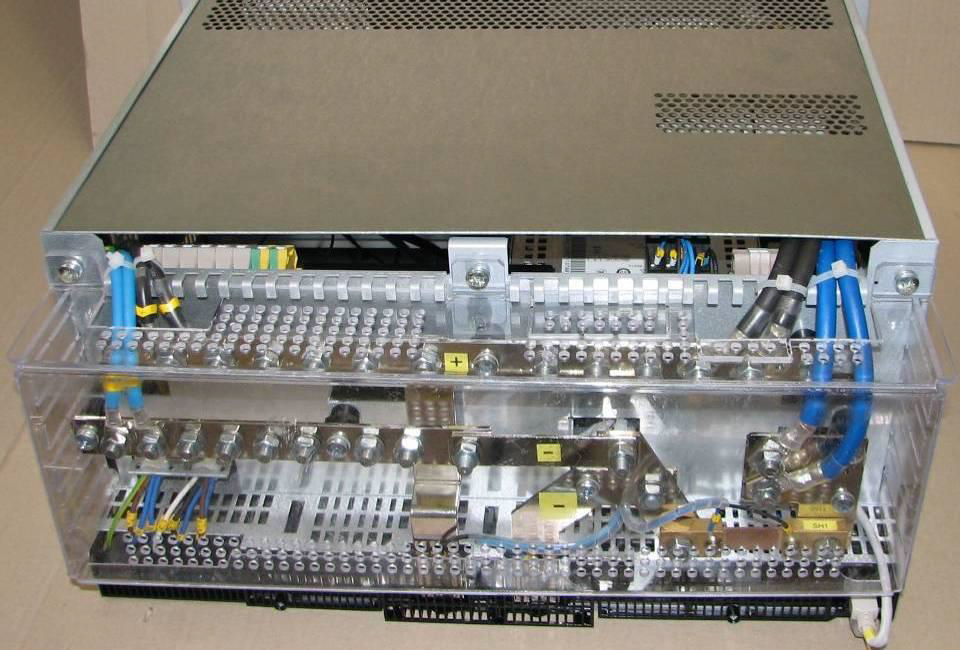

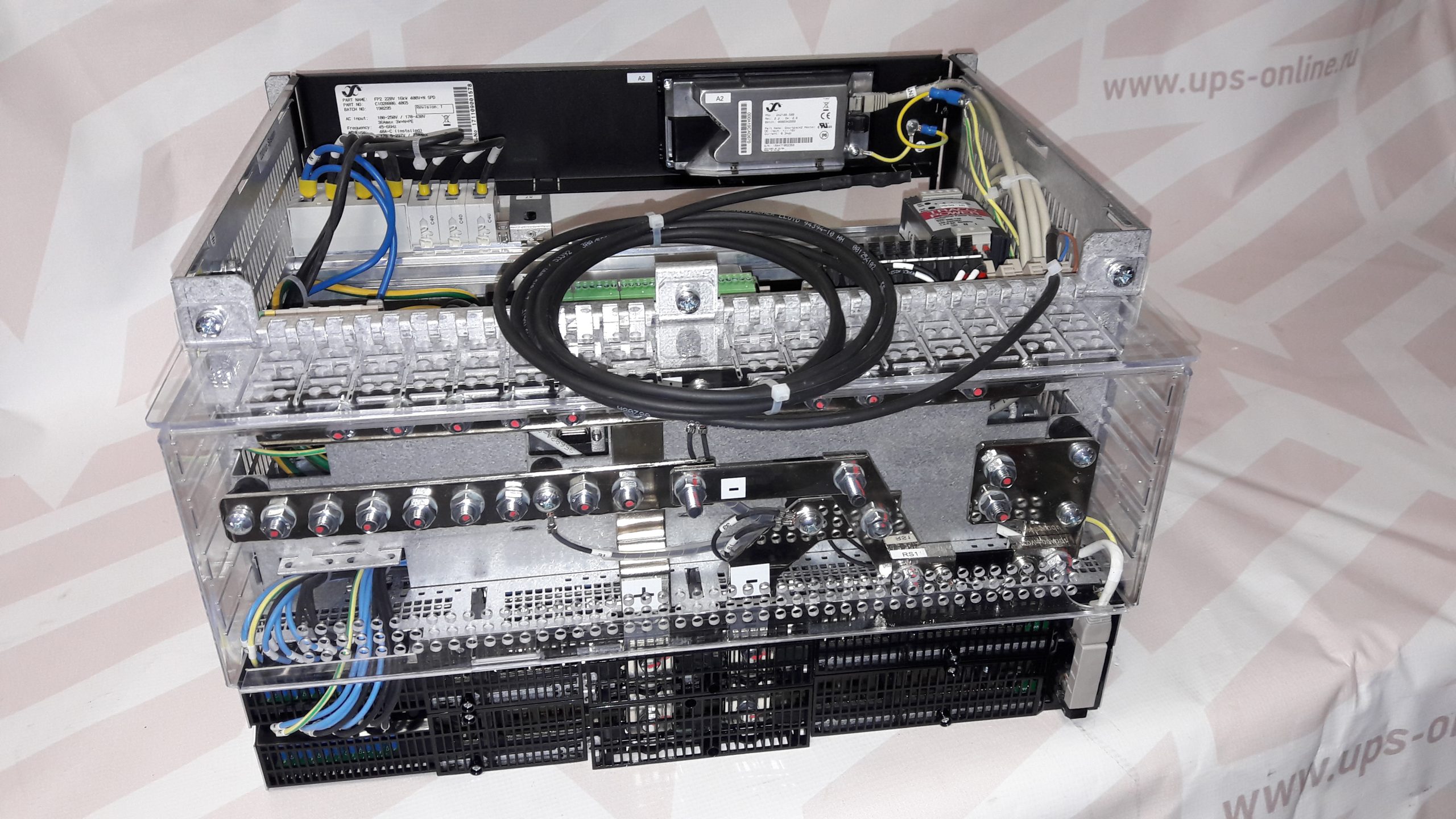

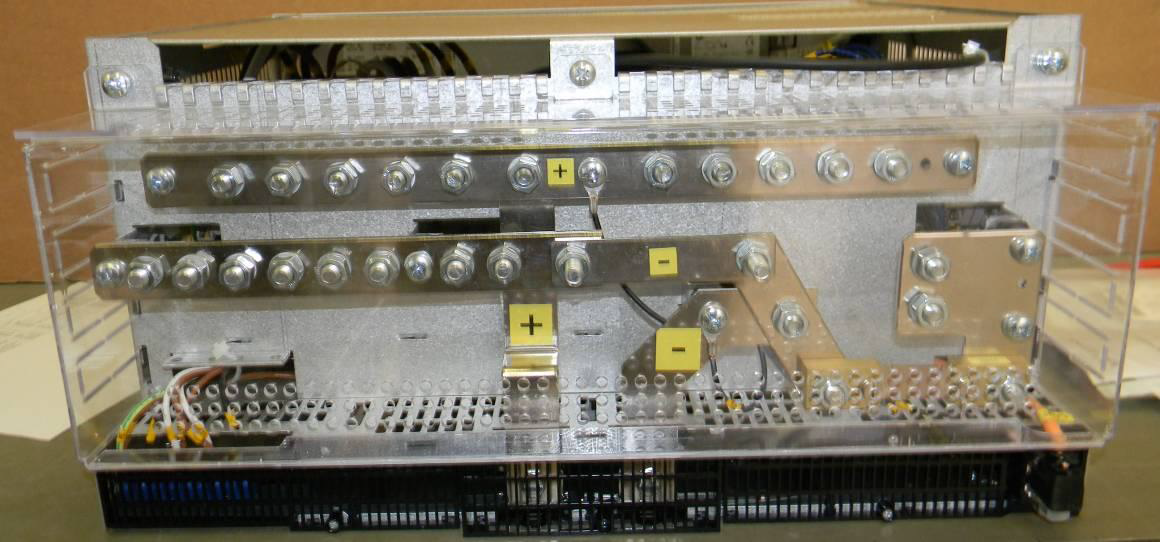

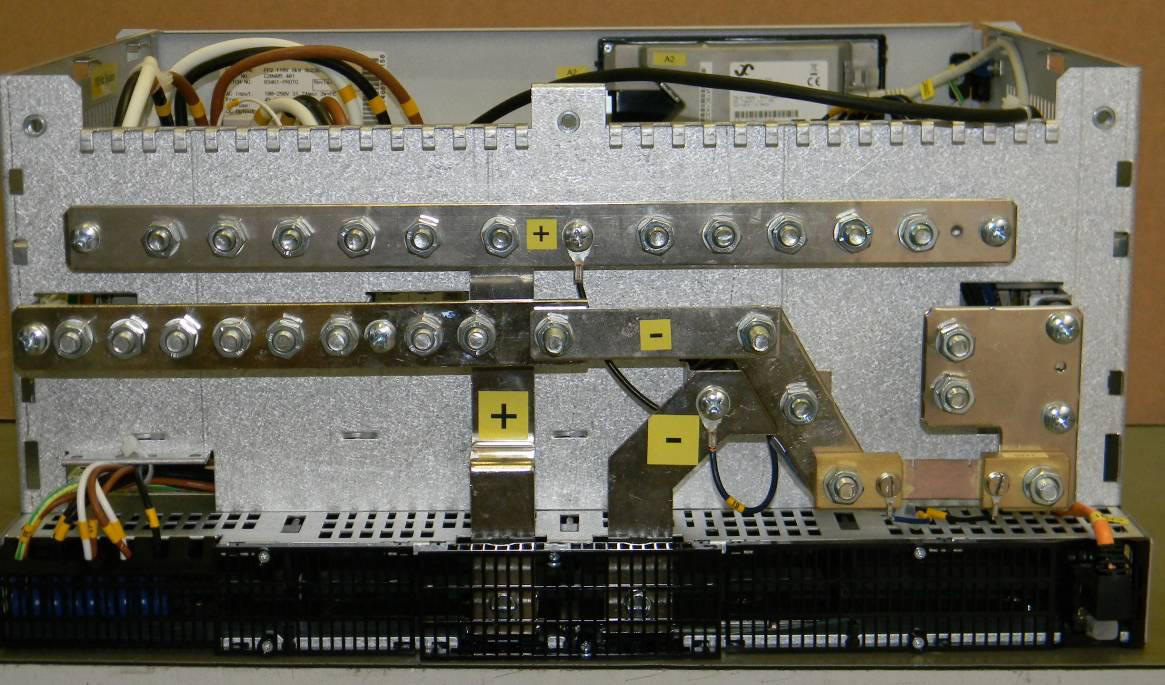

Присоединение нагрузки	Напрямую к клеммам «+» и «-» зависит от номера комплектации
Присоединение аварийной сигнализации	К блоку I/O Monitor Type 2



Другие характеристики
Изоляция	3.0 KVAC – вход и выход 1.5 KVAC –вход земля 0.5 KVAC – выход земля
Температурные условия	Хранение: -40 до +80; Работа: -40 до +75
Размеры	482 x 380 x 5U 222мм (6U: 267 mm, 7U: 311 mm)
Вес кг	18 кг



Соответствие стандартам
Electrical safety	IEC 60950-1
EMC	ETSI EN 300 386 V.1.3.2 (telecommunication network) EN 61000-6-1 (immunity, light industry) EN 61000-6-2 (immunity, industry) EN 61000-6-3 (emission, light industry) EN 61000-6-4 (emission, industry)
Environment	ETSI EN 300 019 ETSI EN 300 132-2

Технические характеристики блок модуля Flatpack2 system Smartpack2 5U-7U (в PDF формате). Ориентируйтесь на последнюю версию документа, остальные приложены для справки

M20405.401.DS3 – rev6 datasheet-flatpack2-5u-7u-integrated-smartpack2-48v

M20405.401.DS3 — rev5 rus datasheet-flatpack2-48v300a-4u-smartpack2

M20405.401.DS3 — rev1 Datasheet Flatpack2 System smartpack2

M30806.404.DS3 – rev1.1 ds-Flatpack2 DCDC 380V 54V SmartPack2

356825.103 2v0 2011 Quick Start Guide FlatPack2 5U SmartPack2

356825.103 1v0 2010-06 Quick Start Guide FlatPack2 5U SmartPack2 RUS

CIE20806.400.DS3, v1 Datasheet-Industrial bulk feed IBF DC-DC 6U Flatpack2 Smartpack2

2104924.DS3 v2 Datasheet IBB Systems 24-220V 5-300A Flatpack2 Smartpack2 UPC4

2104924.DS3 Datasheet IBB Systems 24-220V 5-300A Flatpack2 Smartpack2 UPC4

2104924.DS3 v2 Datasheet IBB Systems _RUS SP2+UPC4
