Описание

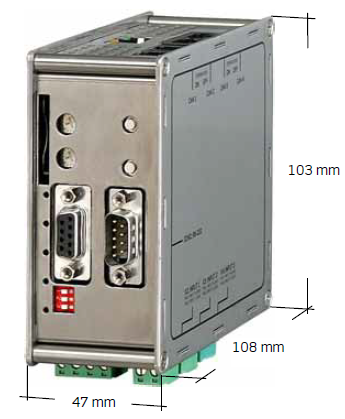

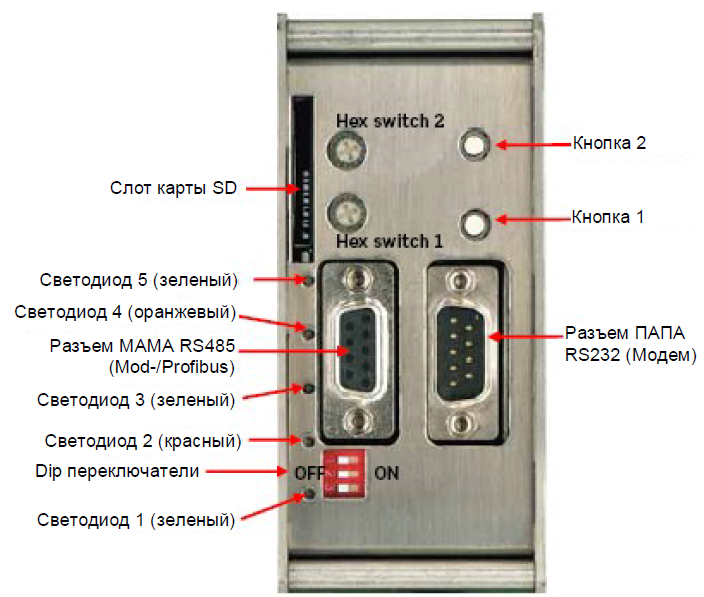

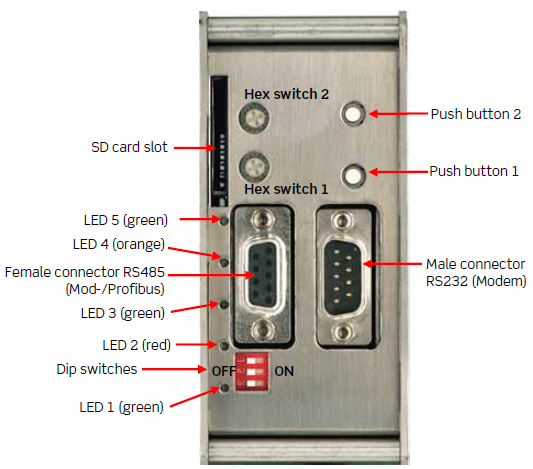

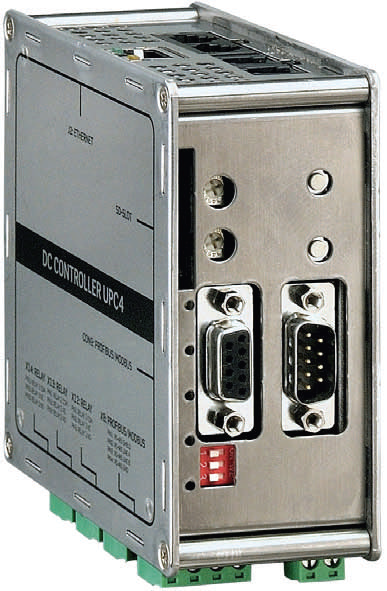

UPC4 Master представляет собой коммуникационный центр модульной конструкции UPC4. Управление выпрямительными модулями осуществляется через коммуникационную шину CAN. Благодаря системе связи CAN, которая охватывает всю систему, через UPC4 Master можно дополнительно контролировать каждый из блоков, таких как DC/DC преобразователи, инверторы и статические обходные переключатели (байпас).

Совместно с UPC4 Master поставляются дополнительные модули расширения:

• 301-004-395.10 Monitoring Unit UPC4-Basic, 3 x voltage (0-300 V), 3 x current (60 mV shunt), 2 x temperature, one output relay, one LVD optocoupler control output
• 302-003-RDD.00 Remote display for door mounting; connection via CAN interface
• 302-003-RDMD.00 Remote display for door mounting with mimic diagram; connection via CAN interface
• xxxxxxxxxxx Remote display for 1HU for 19” Mounting; connection via CAN interface
• 302-DCC-0MM.00 Mains Monitoring Board MMB (Модуль сетевого контроля — входное напряжение и ток) 1/3 phase; DIN rail module; connection via CAN interface
• 302-DCC-0BM.00 Battery monitoring board BMB (Модуль контроля аккумуляторной батареи) DCC-BMB (for one additional battery string; U, U/2, I, T); DIN rail module; max. six modules DCC-BMB applicable
• 302-DCC-DI8.00 Digital Input Board DI8 (Модуль дискретных входов) Signalling board with 8 digital alarm inputs; DIN rail module; connected via CAN interface
• 302-DCC-0RB.00 Relay Board (Модуль выходных реле) with 6 isolated signalling outputs; DIN rail module; connected via CAN interface

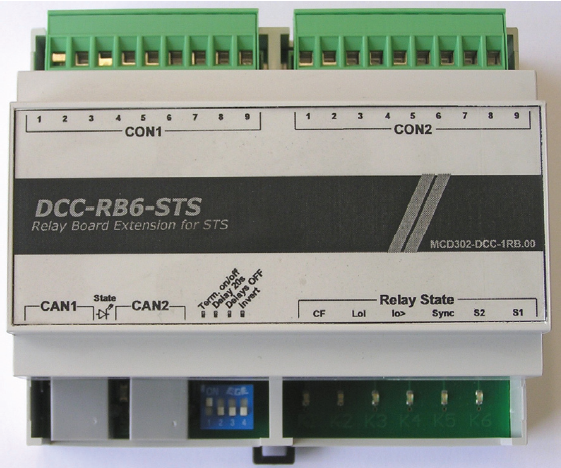

• 302-DCC-0RB.10 RB6-STS relay board
• 302-DCC-0FM.00 Fuse Monitoring Board FMB (Модуль контроля предохранителей) (20 fuses, 24-60 VDC, 1-pole); open frame
• 302-UP3-SMP.00 SNMP adapter ; plug-in board; connection via Ethernet 10Base-T;
• 302-UP3-0SW.02 SNMP monitoring software (Win)
• 302-UP3-MMT.00 Configuration software “Multi Management Tool” (MMT)
• 302-UP3-0AM.00 Analog modem;
• 302-UP3-0SW.01 Remote software for analog modem
• TBD Analog modem, GSM, DIN rail, VDC
• 302-TMP-KTY.04 Temperature sensor KTY81-220 T092 incl. connecting cable 4m in length; 2 wires à 0,34 mm2
• 302-UP4-DCDC.LV Power supply, DIN rail mounting, Vi=18-75 VDC; Vo=24 VDC, Imax=2.5 A
• 302-UP4-DCDC.HV Power supply, DIN rail mounting, Vi=85-375 VDC; Vo=24 VDC, Imax=2.5 A
• Universal measurement devices UMA и UMB (Универсальные устройства измерения)
• 880-300-ADP.3.3 Synchronous-bus adapter for INV216/INV222

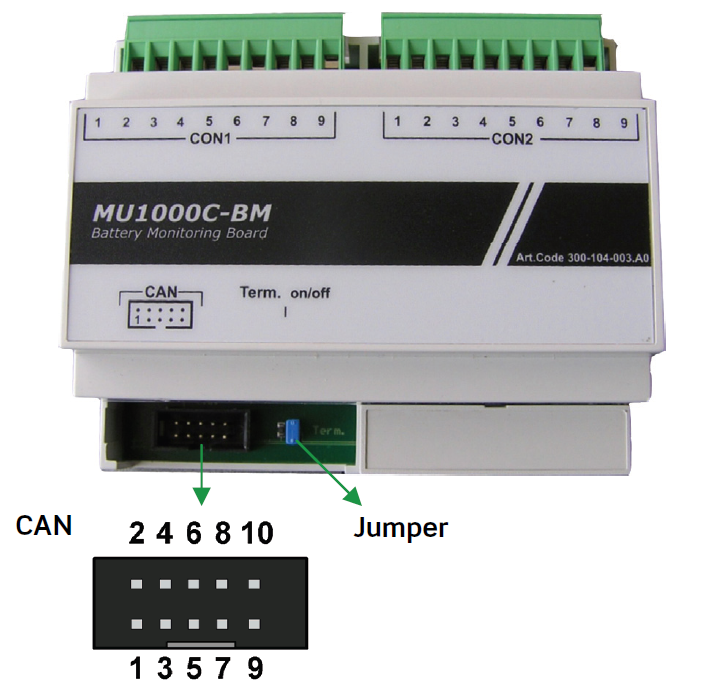

• 300-104-003.A0 MU1000C-BM battery monitoring board
• 880-HVD-001.16 HVD High Voltage Disconnector
• 302-DCC-CB1.00 DCC-CB1 connection board

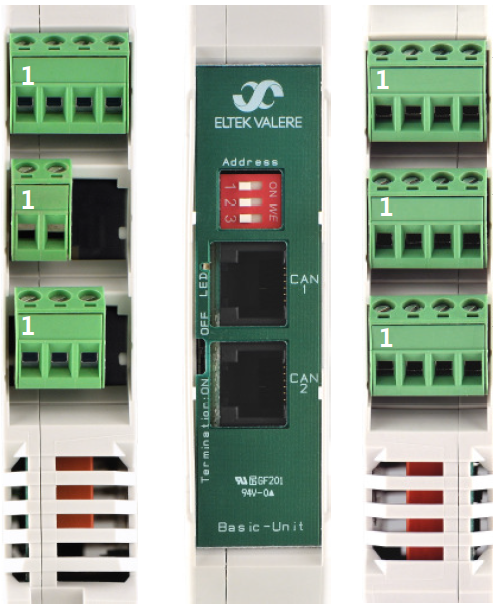

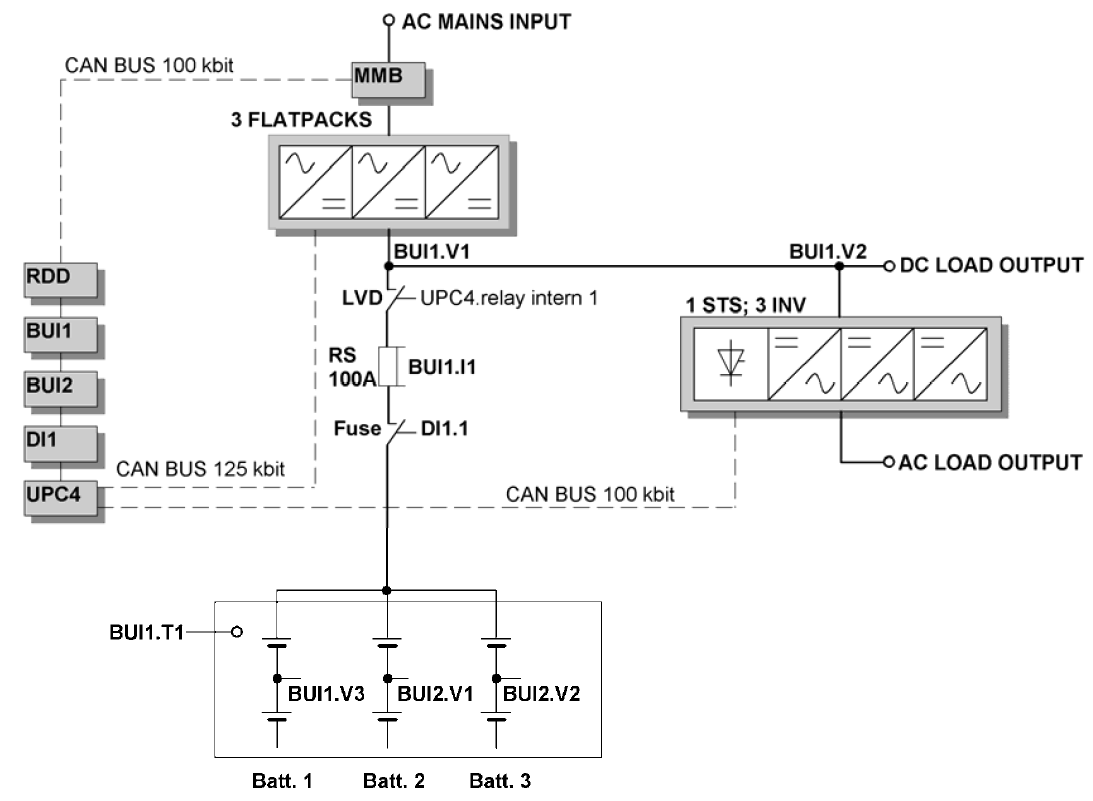

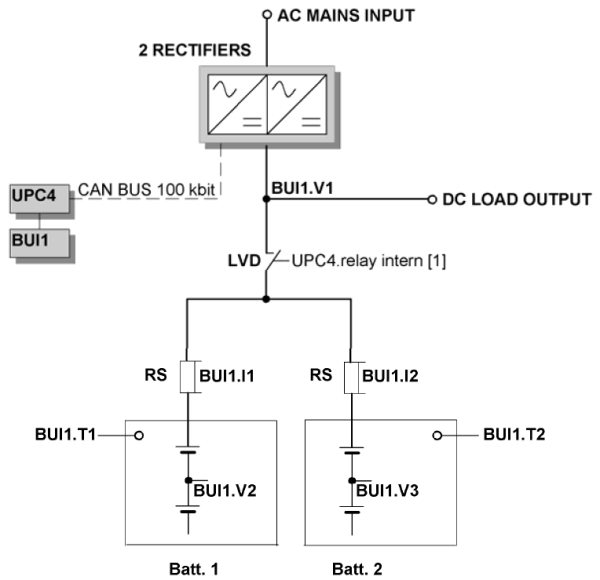

В качестве специального дополнительного модуля поставляется Basic-Unit (BU) (Базовый блок). Его можно установить максимально близко к точке измерения, при этом он будет передавать полученные значения в цифровом виде через шину CAN. Поэтому вам больше не потребуются провода для передачи результатов измерений. UPC4 Master поддерживает до восьми базовых блоков (BU) в одной системе.

Для подключения к ПК и осуществлению дистанционного управления можно использовать внешний модем, SNMP или Modbus (Profibus). Для собственного протокола обмена данными поставляется специальное программное обеспечение для ПК (Multi Management Tool), которое позволяет осуществлять дистанционное управление, контроль и установку параметров.

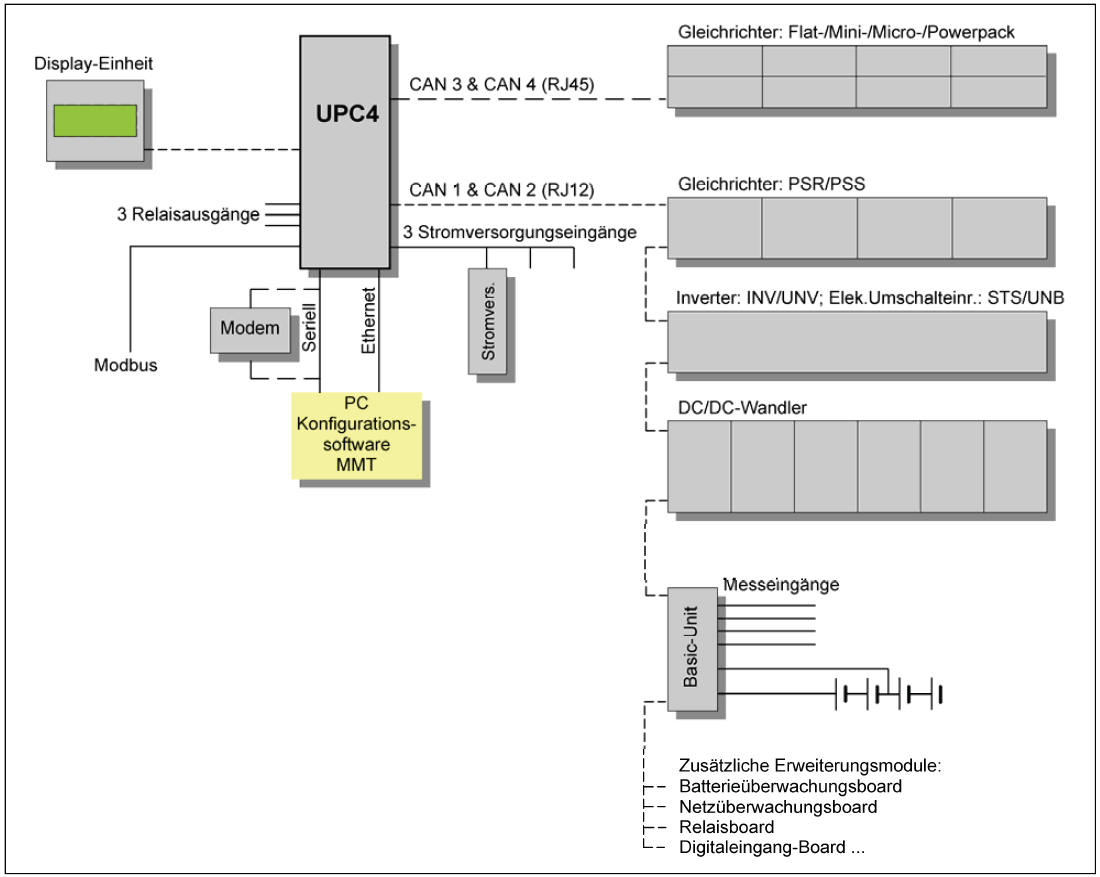

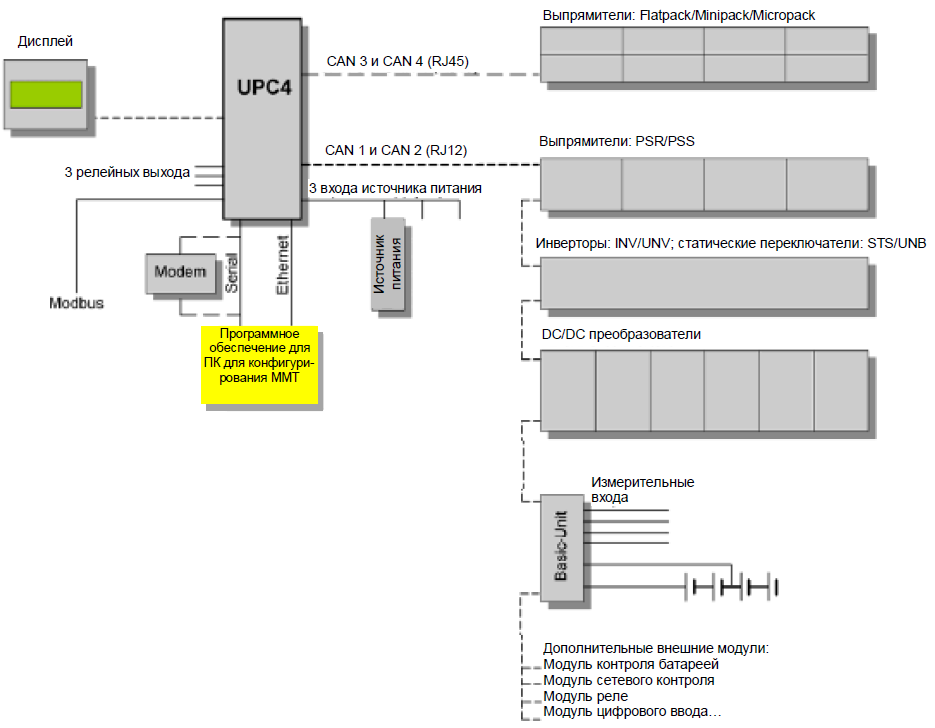

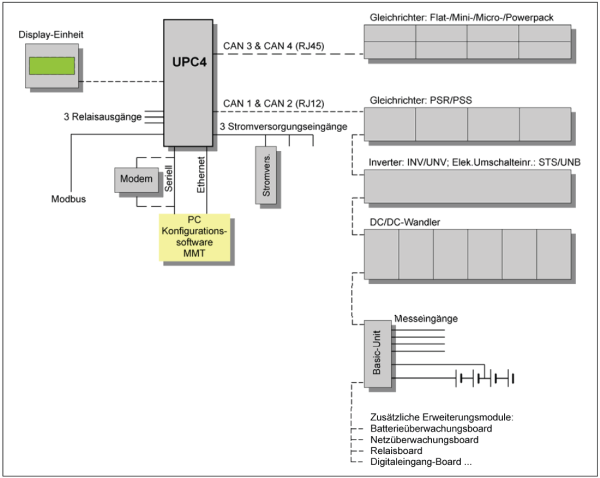

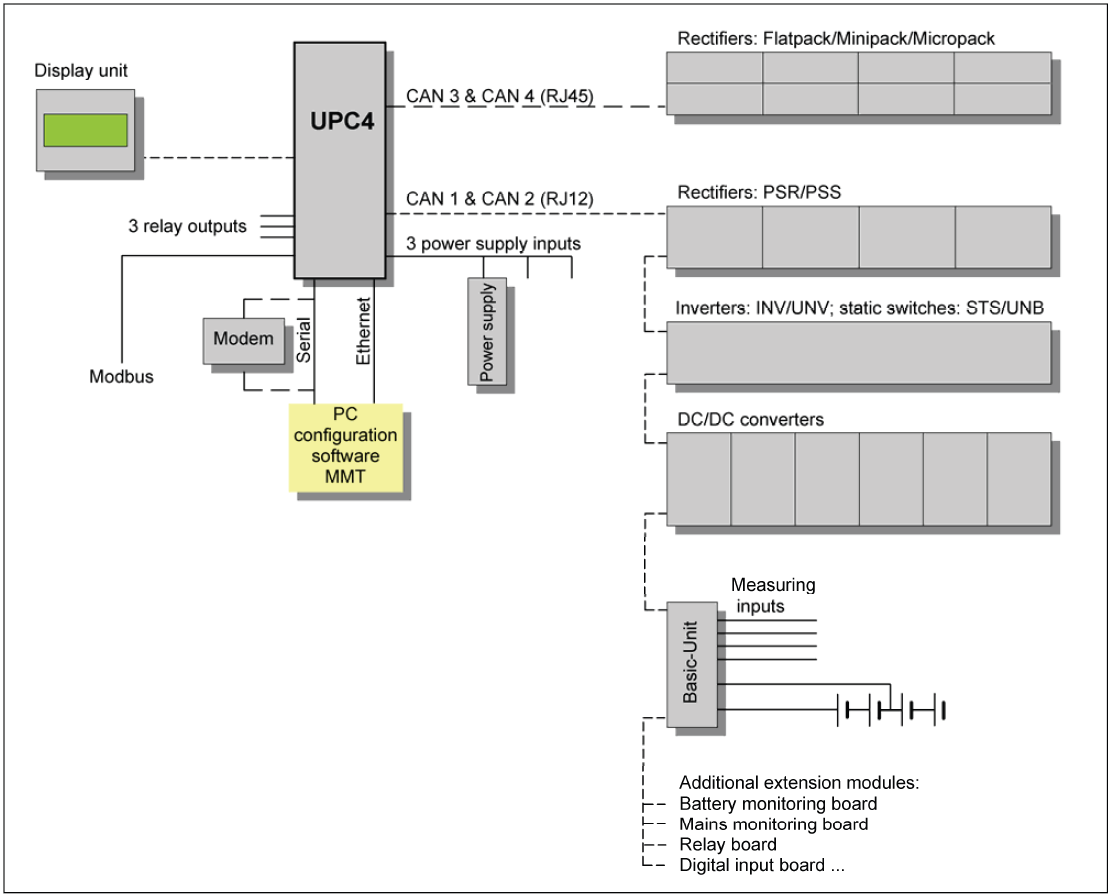

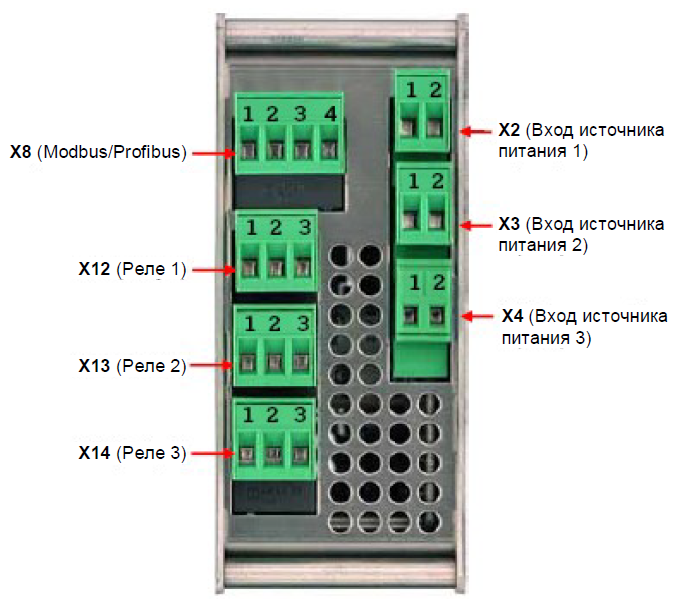

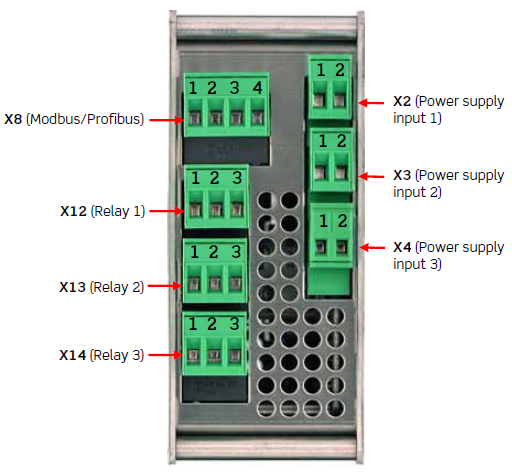

UPC4 Master имеет две различных системы шин CAN:

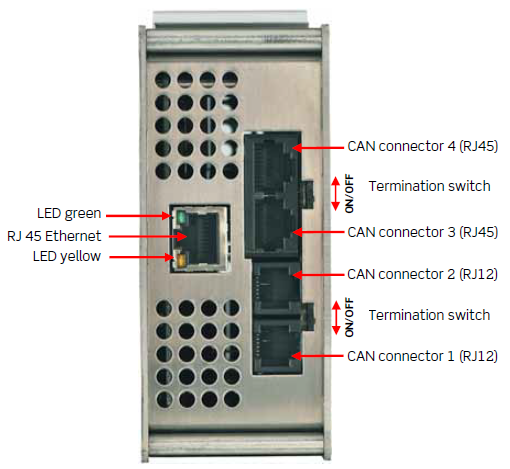

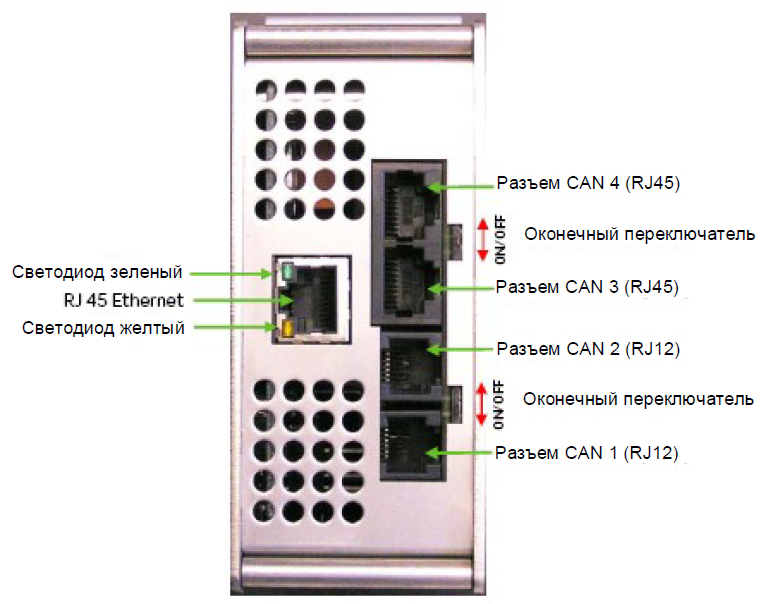

1. 100 кбит Base Frame Format два разъема RJ12 CAN 1 и CAN 2 предназначены для подключения следующих устройств CAN (модули) Инверторы INV и UNV, Статические обходные переключатели STS и UNB, Выпрямители PSR и PSS, DC/DC преобразователи PSC, Панели дистанционного управления RDP и RDD, Дополнительные модули расширения
2. 125 кбит Extended Frame Format два разъема RJ45 CAN 3 и CAN 4 предназначены для подключения выпрямителей “Flatpack”, “Minipack”, “Micropack”, и “Powerpack”.

Технические описания UPC4 и дополнительных модулей (в PDF формате)

Datasheet DC Controller UPC4 Master D R00 2011-01-06

Datasheet Monitoring Unit UPC4 Basic description E_D_R1.1_RUS

Datasheet DC Controller UPC4-Basic (Y — 2087242 — 1 — 1)

Datasheet Monitoring Unit UPC4-Basic description E_D_R1.1

Datasheet DC Controller UPC4 Master+Basic

Datasheet DC Controller UPC4 Master E R00 2011-01-06

Datasheet UPC4 Master leaflet connectors overview E_D_R00

Datasheet DC Controller UPC4 rus

Datasheet DC Controller UPC4-Master (Y — 2087241 — 1 — 1)

User manual UPC4 E_R1.1

User manual UPC4 V2 00_E_R1.0_2010-12-09

User manual UPC4 E_R1.1_1_80 RUS

User manual UPC4 D_R1.0

User manual UPC4 V2 00_E_R1.0_2010-12-09_рус — расширенная копия

User manual UPC4 E_R1.1_81-108 RUS

User manual Modbus TCP Gateway for DC Controller UPC4

User manual Modbus Implementation DC Controller UPC4 2010-11-04

User manual Modbus IEC61850 for DC Controller UPC4 Protocol Converter G3200

User manual Gateway MODBUS PROFIBUS for DC Controller UPC4

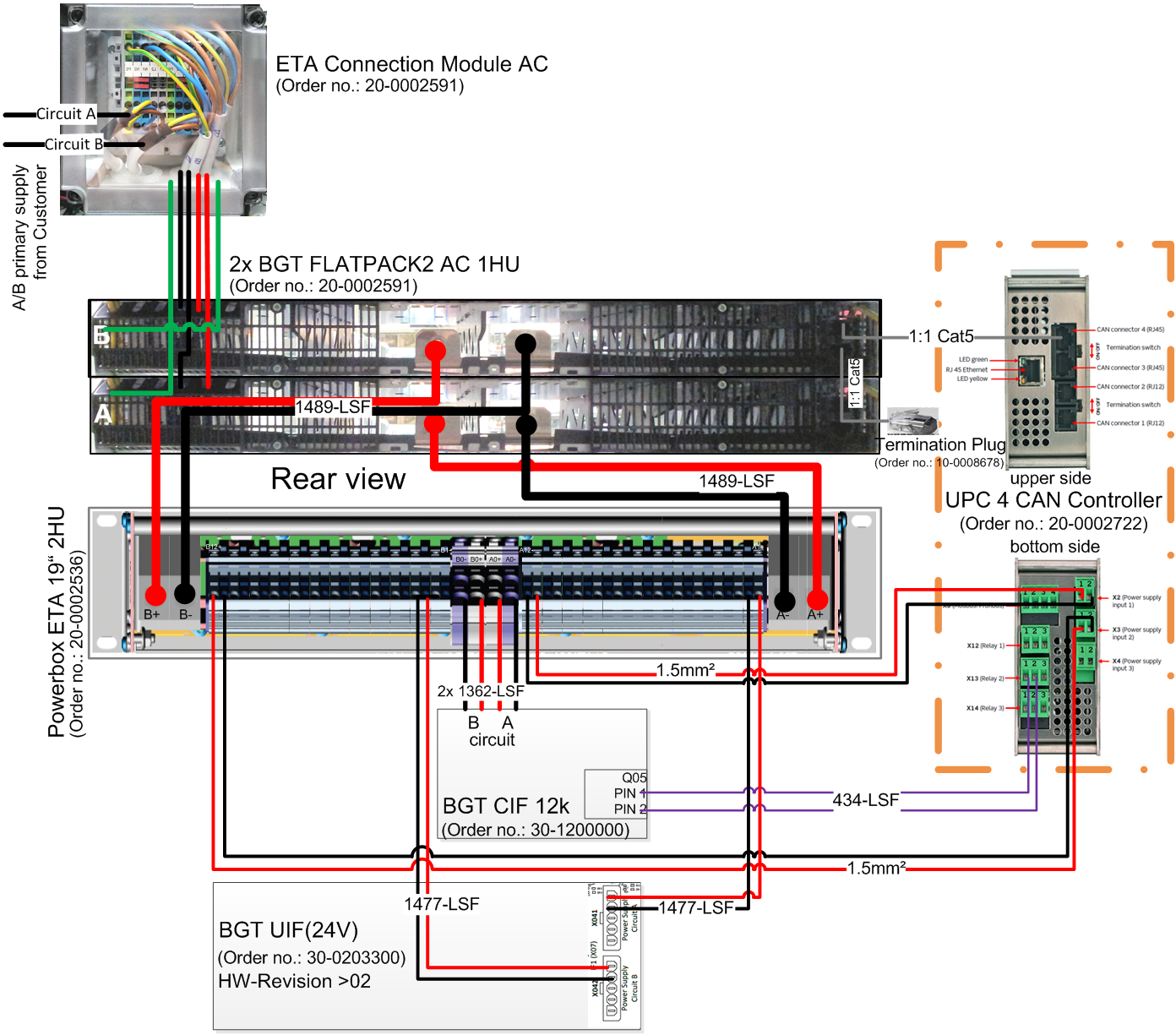

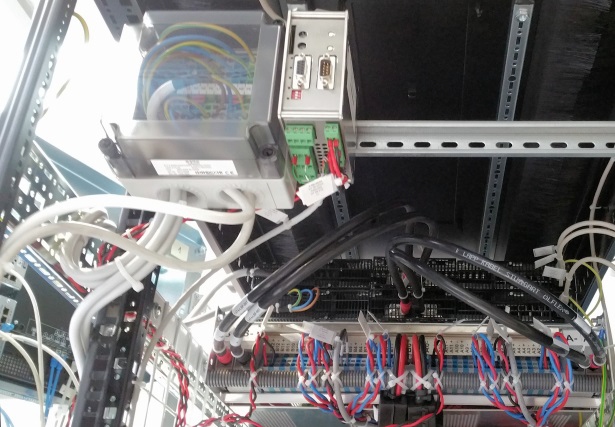

1400081.11 BGT FLATPACK2 AC 20-0002591 UPC4
