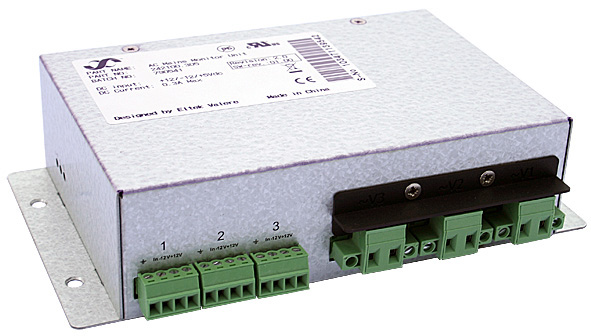

242100.305 Блок управления CAN, модуль контроля входной сети AC Mains Monitor

Блок управления CAN, модуль контроля внешней сети AC Mains Monitor предназначен для контроля сети переменного тока, анализа показателей потребления энергии, мониторинга напряжения, тока, частоты каждой из фаз в 3-фазной сети переменного тока в телекоммуникационных, промышленных и солнечных гибридных системах электропитания постоянного тока Flatpack2 System внутреннего и уличного исполнения. Данные о суммарной потребленной энергии в интересующий интервал времени хранятся в журнале, который легко выгружается через Web интерфейс контроллера.

SKU: 242100.305

Category: Опции, CAN-модули для контроллеров Smartpack, Smartpack2, Compack

Tags: 24V, 48v, 60v, CAN, Flatpack2 Power System, Smartpack Controller

Бренды: Eltek

Описание

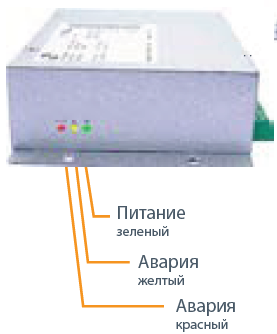

Состояние сети переменного тока отображается с помощью светодиодов на передней панели устройства и представлено на дисплее блока управления. Возможно настроить Устройство таким образом, что на него будут поступать предупреждения и аварийные сигналы на основании измеряемых параметров.

При помощи браузера можно получить доступ к интерфейсу Web-Power, а также получить удаленный доступ к измеряемым параметрам сети переменного тока, хранящимся в Журнале данных Устройства. В настраиваемом журнале также хранятся данные о частоте, токе, напряжении на каждой фазе в единицу времени. Интервал хранения данных в журнале настраивается для отображения до 5000 элементов.

Журнал отключений сети и Журнал учета электроэнергии, отслеживают общее потребление энергии и потребление на фазу. В Журнале представлена энергия, поставляемая сетью каждый час, каждый день и каждую неделю, а также максимальные и минимальные значения. Все

журналы могут быть загружены в компьютер.

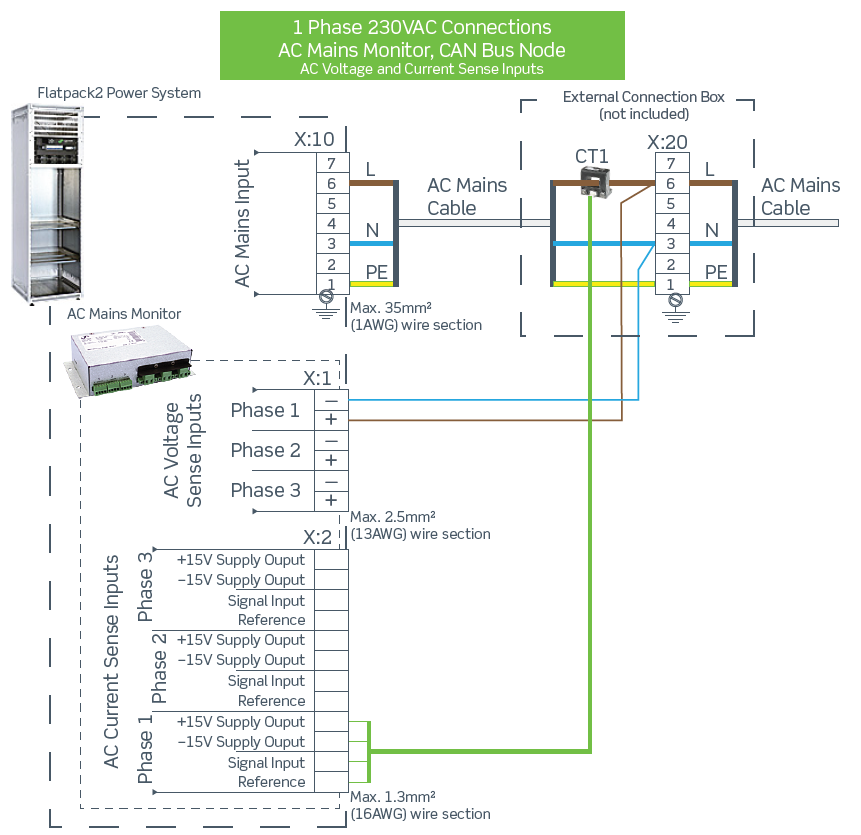

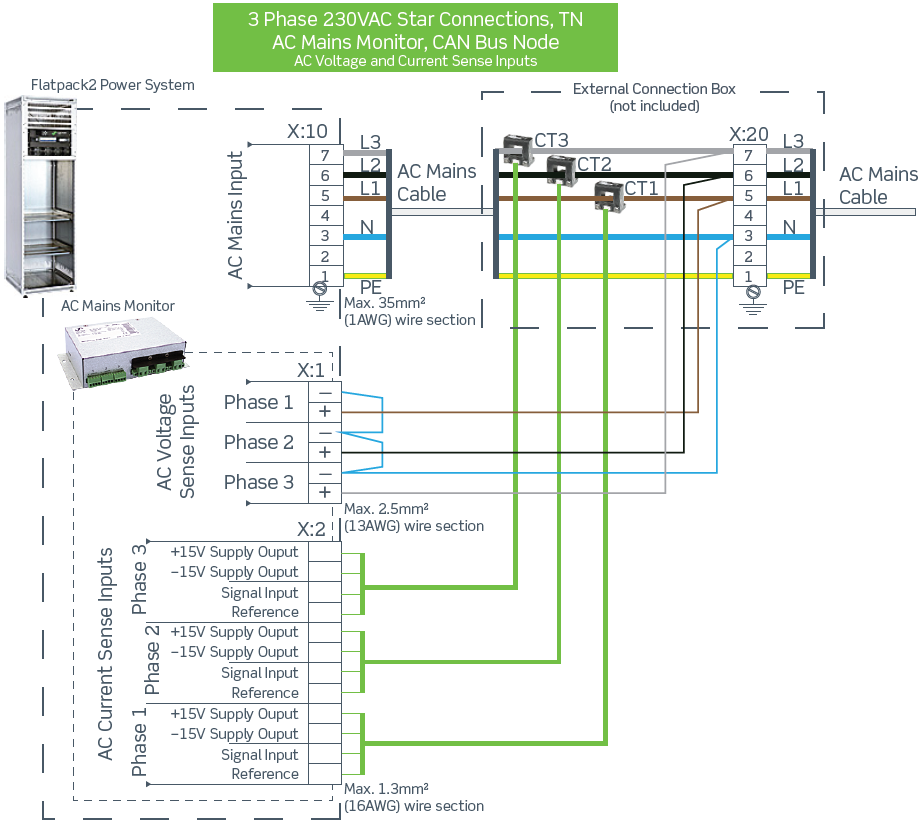

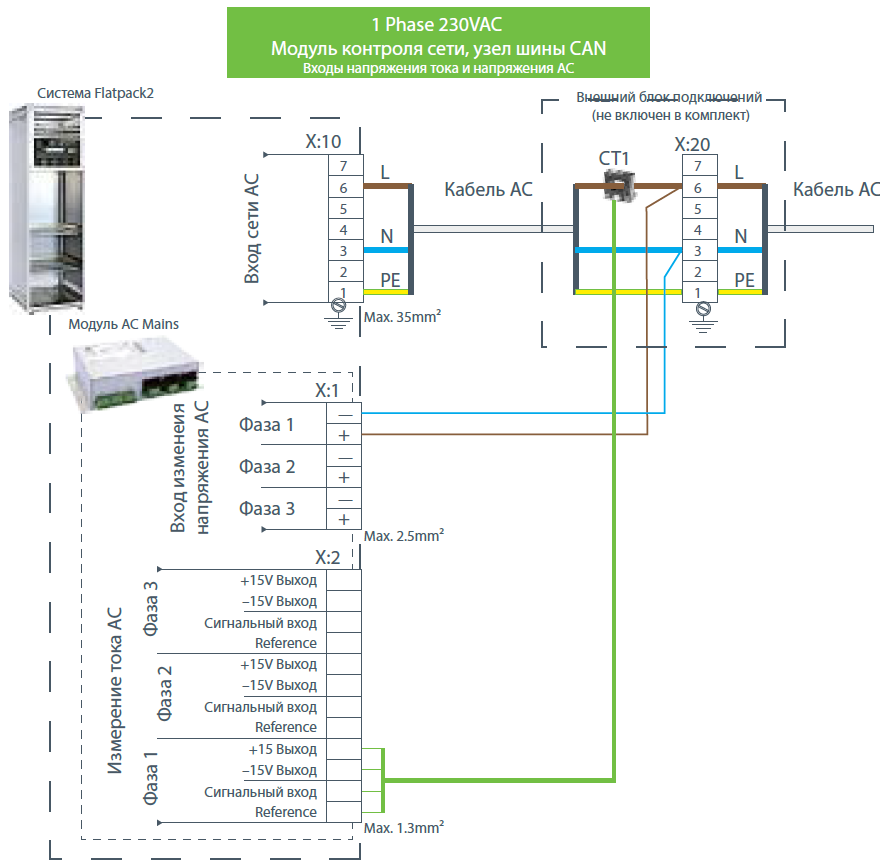

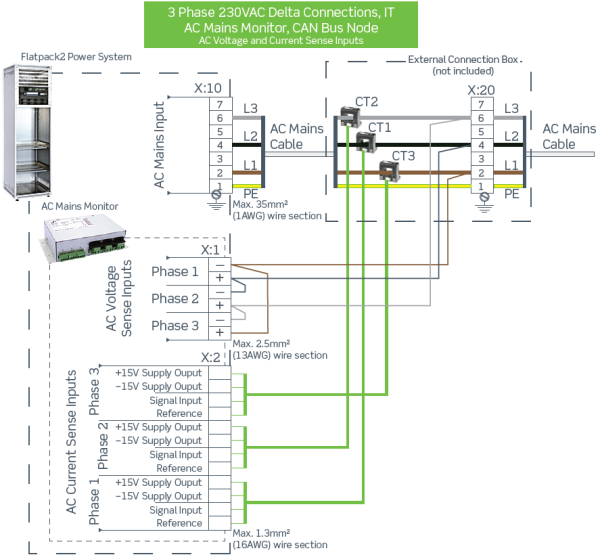

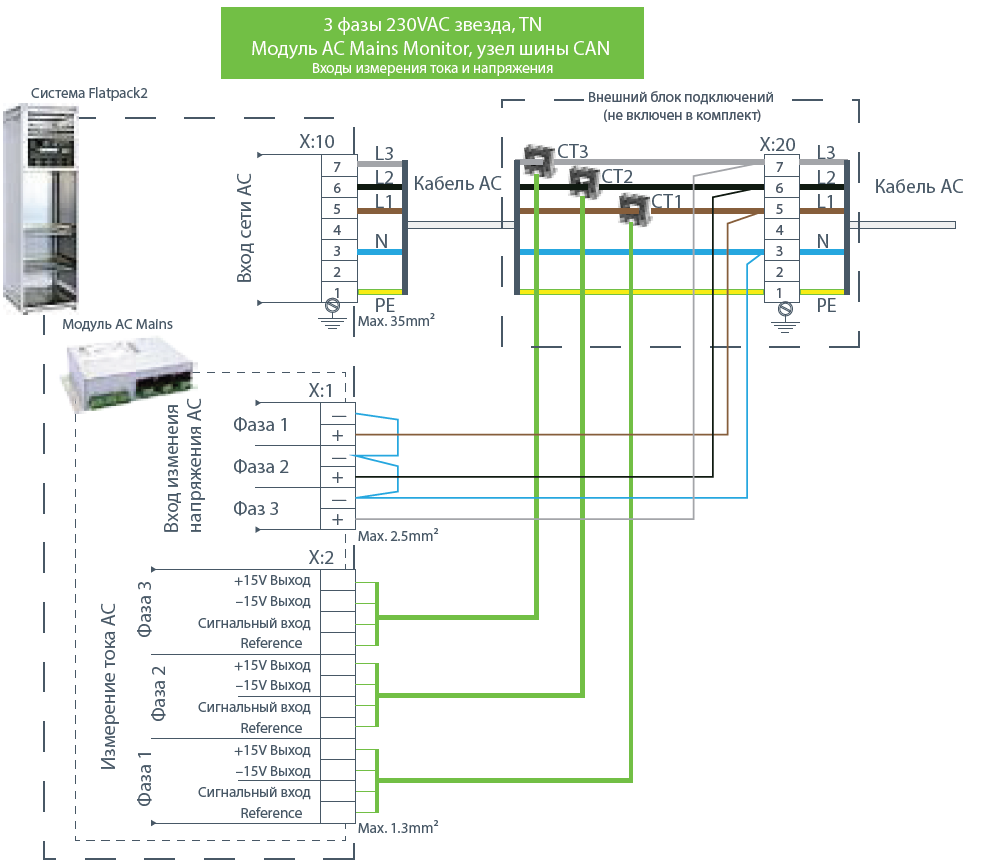

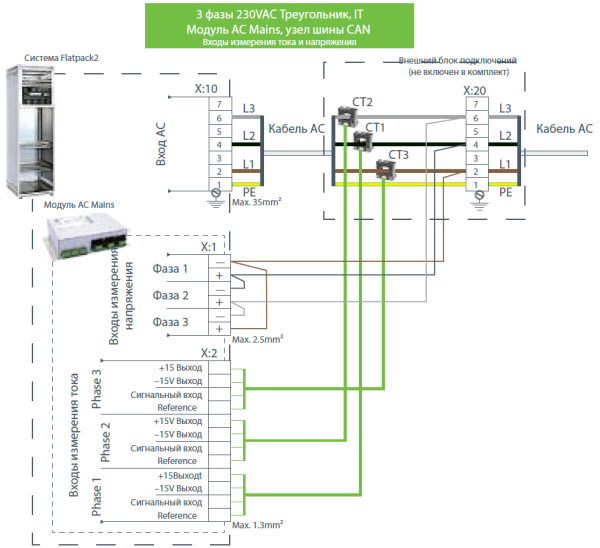

Три датчика напряжения Устройства могут измерять напряжение переменного тока до 300В. Расчет потребляемой энергии основан на максимальном токе 200 А на фазу.

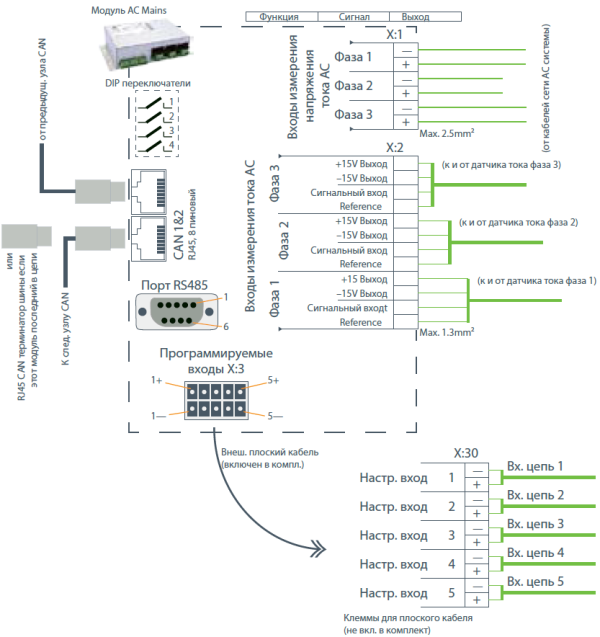

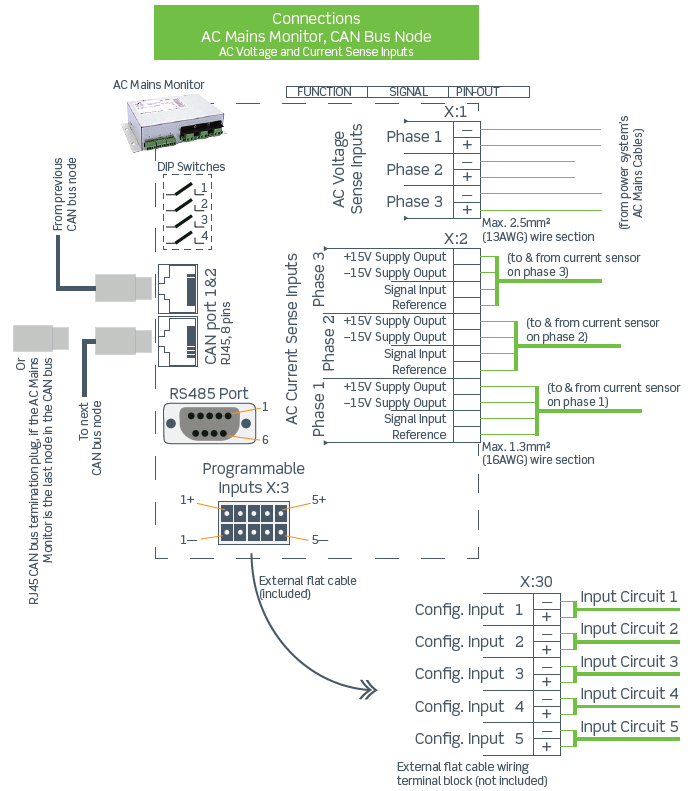

Три датчика тока совместимы с любыми преобразователями тока или трансформаторами тока с максимальным уровнем сигнала на выходе 4 Vp-p (полный размах сигнала в Вольтах) (1,4 В переменного тока).

Устройство также оснащено тремя выходами + /-15В для питания внешних преобразователей тока.

Для контроля внешних устройств, таких как Устройство защиты от перенапряжения УЗИП или аналогичные, устройство оснащено 5 настраиваемыми цифровыми входами.

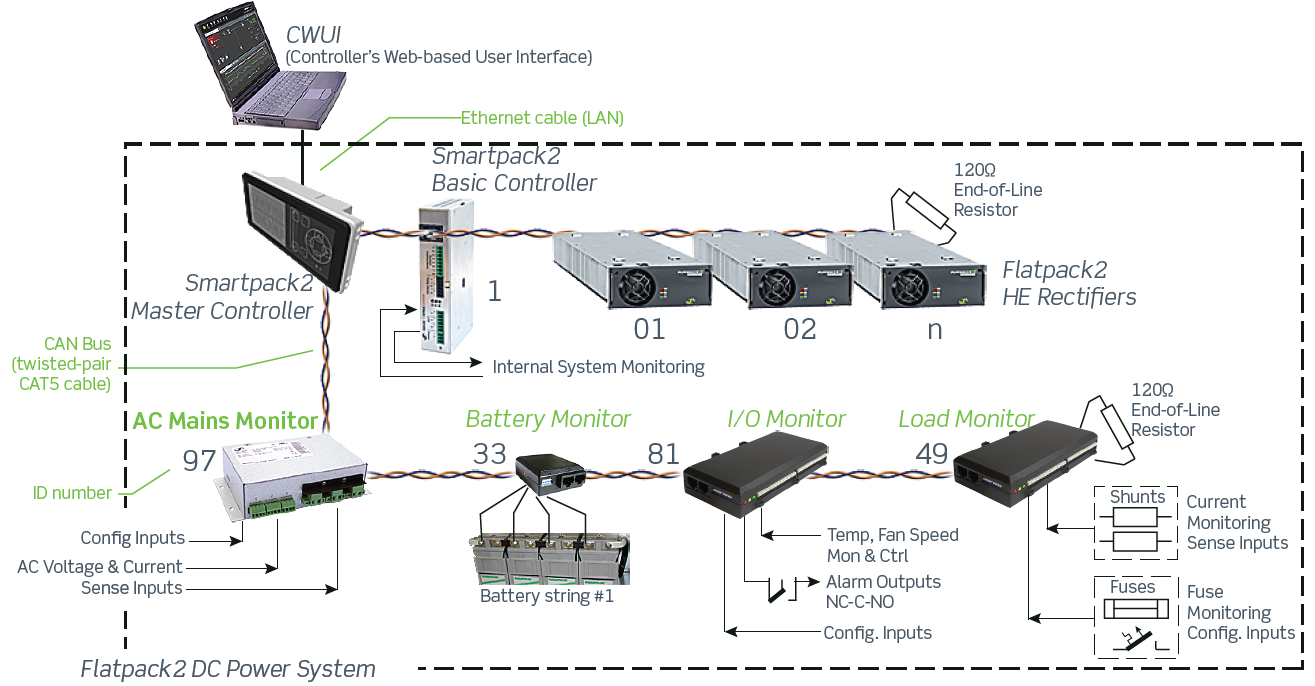

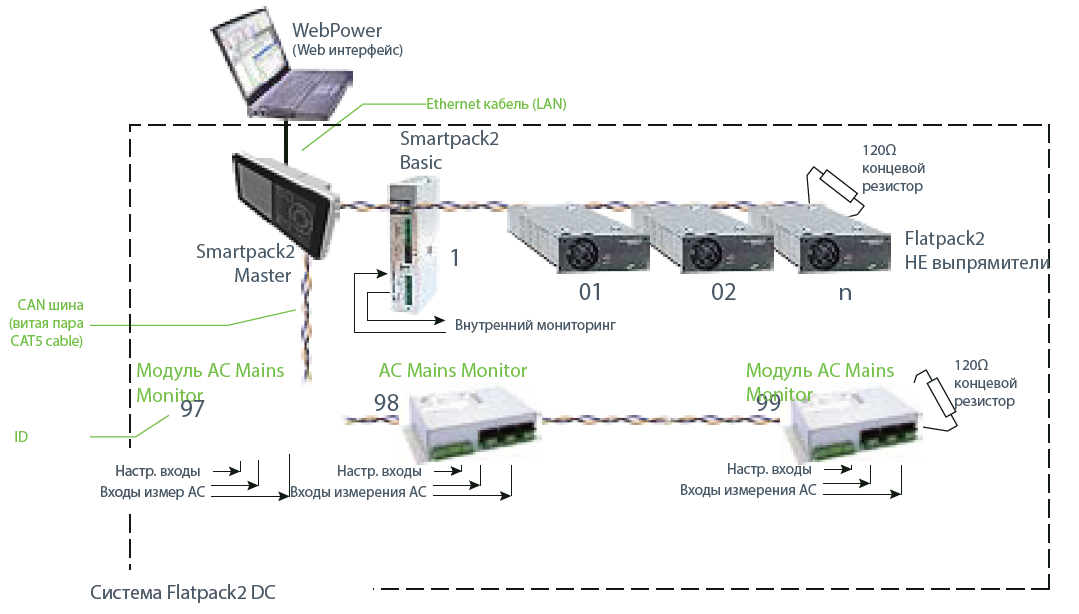

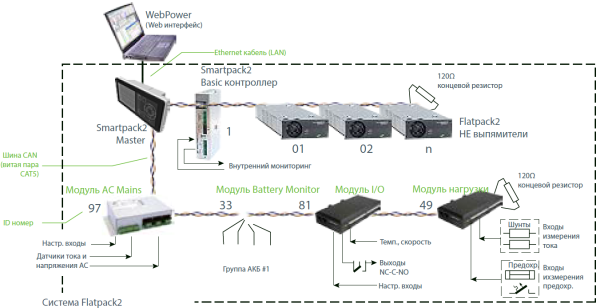

Устройство взаимодействует с контроллером питания системы при помощи шины CAN. Устройство также оснащено последовательным портом RS485 для коммуникации с внешним оборудованием в специализированном приложении.

Основные функции устройства:

Питание осуществляется посредством шины CAN; не требуется внешнего источника питания
Обновление прошивки через шину CAN
3 цифровых входа контроля напряжения
3 цифровых входа контроля тока (через внешние преобразователи тока или трансформаторы тока)
5 настраиваемых входов и выходов для внешних аварий
Хранение данных в режиме реального времени в Журнале событий, Журнале данных, Журнале потребления энергии и Журнале отключений сети
Установка, конфигурация и калибровка при помощи приложения Power-Suite

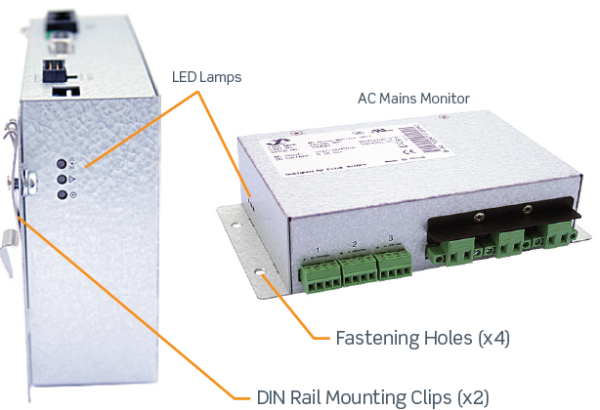

Гибкий монтаж с использованием петель стандарта DIN или крепежных винтов

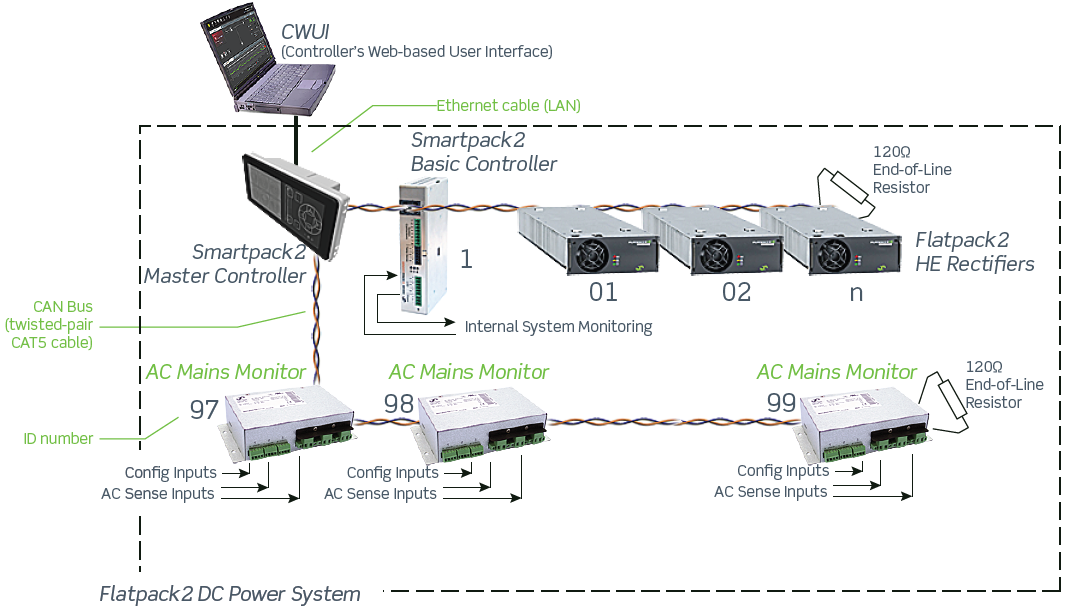

Возможность подключения до 14 модулей контрольного устройства сети переменного тока к шине CAN
Последовательный порт RS485 (пользовательские приложения)

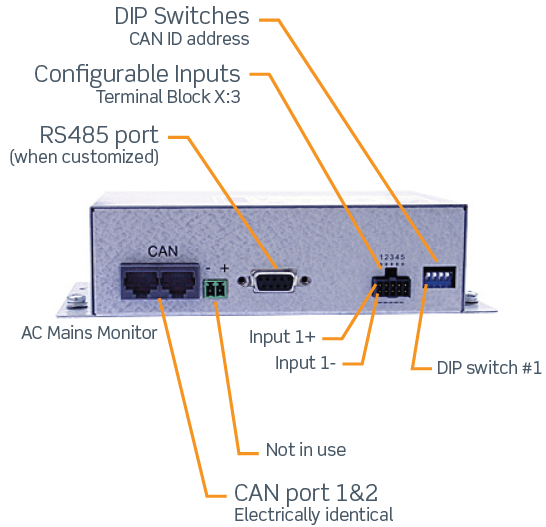

Адресация шины CAN через переключатели в корпусе типа DIP
