Описание

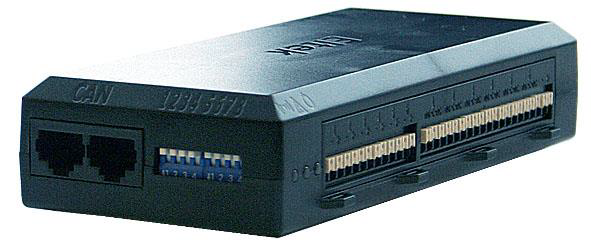

Блок управления CAN, устройство контроля ввода – вывода, I/O Monitor3 control unit Type 3 (T3) оснащен таким же количеством входных и выходных сигналов, что и модуль ввода/вывода I/O Monitor control unit Type 1 (T1, но он также специально предназначен для применения в гибридных солнечных силовых системах с вводами повышенной точности для аналоговых измерений, которые могут применяться для контроля уровня топлива в баке дизеля, измерения солнечной радиации, ветра, пр.

I/O Monitor3 control unit Type 3 (T3) питается непосредственно от шины CAN, а также имеет выделенные входы и выходы, которые расширяют функции системы в отношении контроля и управления.

Функциональные возможности

• Аварийная сигнализация реле активируется и деактивируется нормальным способом
• Настраиваемые входы NO, NC или диодная сетка
• Питание от шины CAN; внешний источник питания не требуется
• Обновление системного ПО по шине CAN (см. раздел “Средства загрузки ПО” на странице 14)

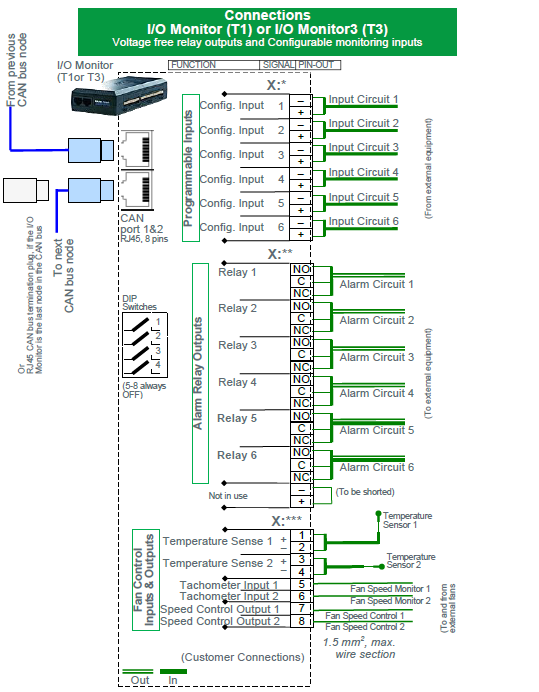

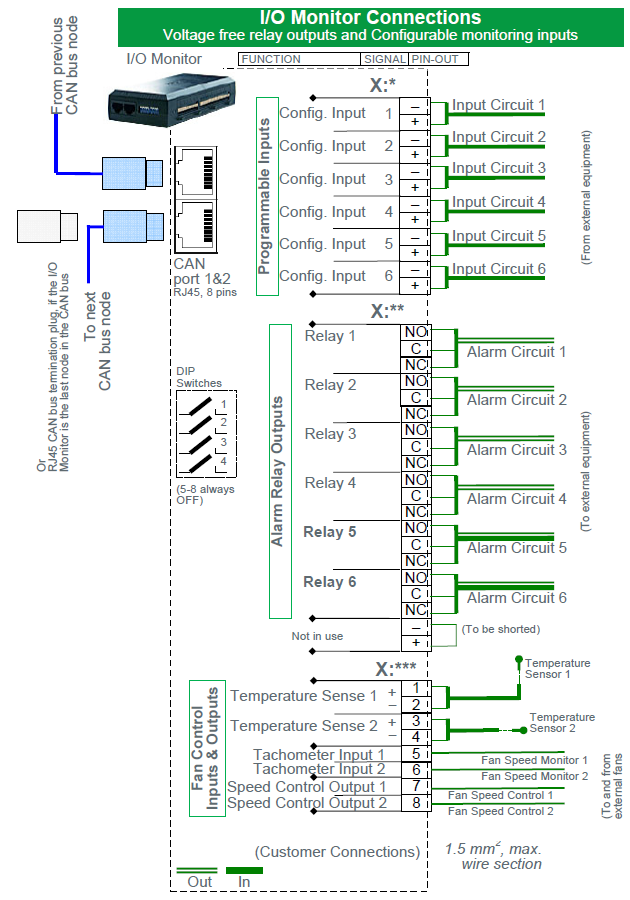

• 6 программируемых пользователем выходов реле для реализации традиционного дистанционного управления
• 6 программируемых пользователем и настраиваемых входов для мониторинга предохранителей и прочего оборудования на площадке (точные измерения уровня топлива в баке дизеля и ветра с помощью модуля ввода/вывода3)
• Климат-контроль внешнего шкафа с помощью выделенных вводов и выводов для управления температурой и вентилятором
• Хранение данных калибровки и журнала событий в реальном масштабе времени
• Установка, настройка и калибровка с помощью WebPower в стандартном web-браузере

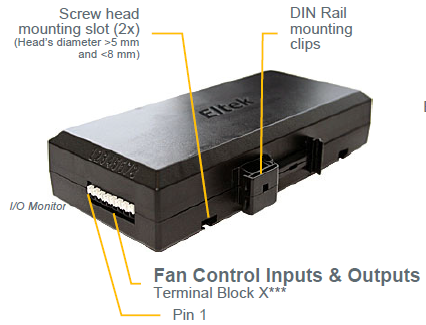

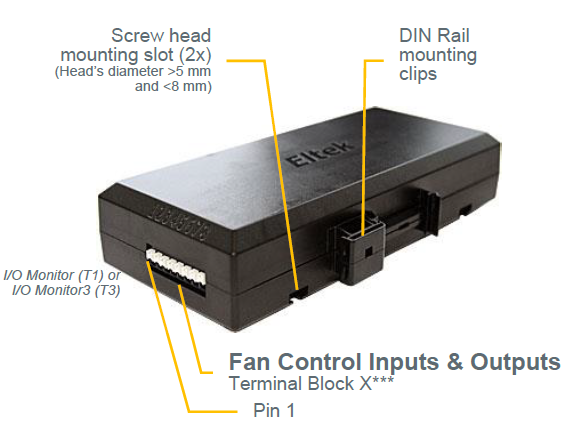

• Универсальная установка с помощью DIN рейки
• До 14 модулей ввода/вывода (любого типа) могут быть подключены к шине CAN

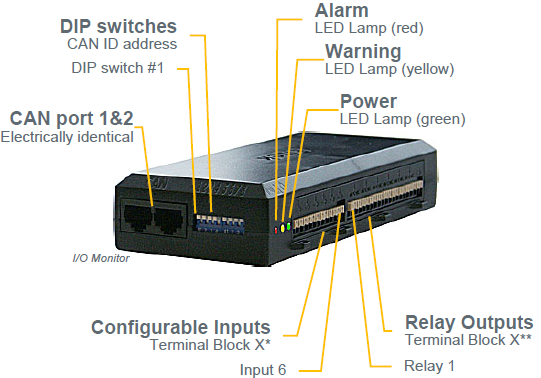

• Адресация шины CAN через переключатели DIP

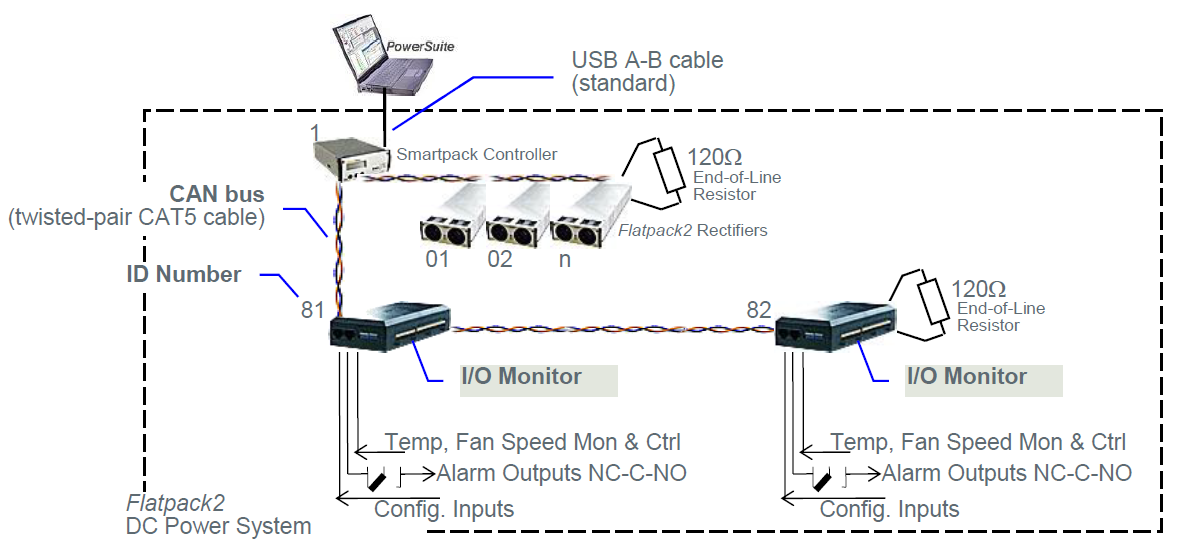

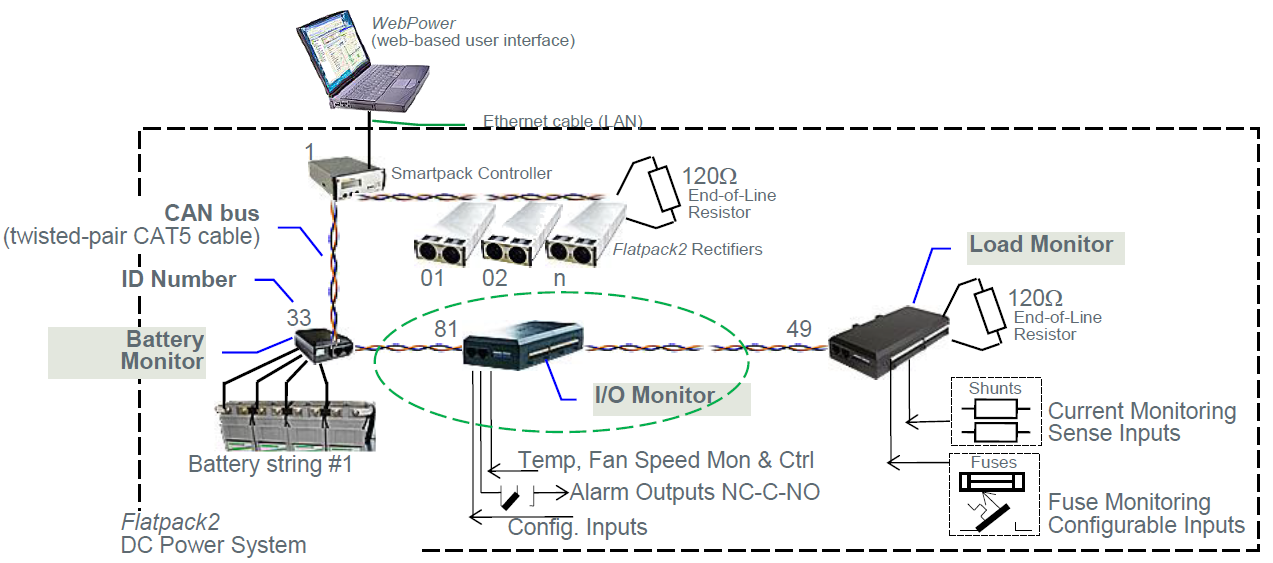

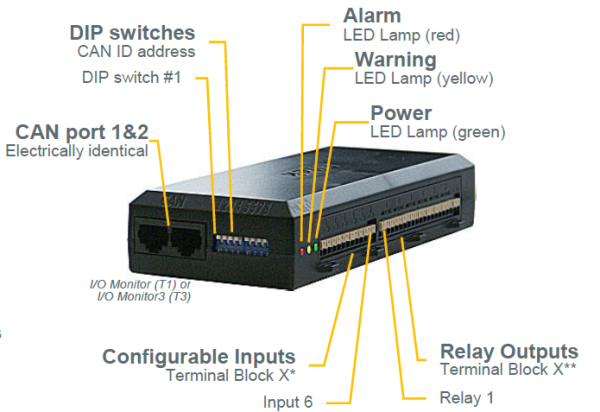

Блоки управления CAN снабжены некоммутируемыми портами входа и выхода, которые расширяют возможности контроля за системой, имеют компактный герметичный корпус из пластмассы со стандартным креплением в виде реек DIN либо ―липучек Velcro. При конфигурации адреса шины CAN и подключении блока к шине, он автоматически установит связь с контроллером Smartpack (plug&play).

Технические характеристики I/O Monitor3 control unit Type 3 (T3) (в PDF формате).

351503.033 Issue 2.2, 2015 October Installation Guide — IO Monitor, CAN Nodes T1&T3

351503.033 Ред. 2.0, сентябрь 2010 Installation Guide — IO Monitor, CAN Nodes T1&T3 -rus

351503.033 Ред. 2.0, сентябрь 2010 г. Инструкция по монтажу IIO Monitor, CAN Nodes T1&T3 RUS

351503.033, Issue 1.1, 2008 Aug Installation Guide — IO Monitor, CAN Nodes T1&T3
