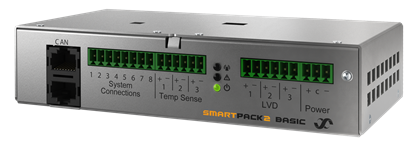

Описание

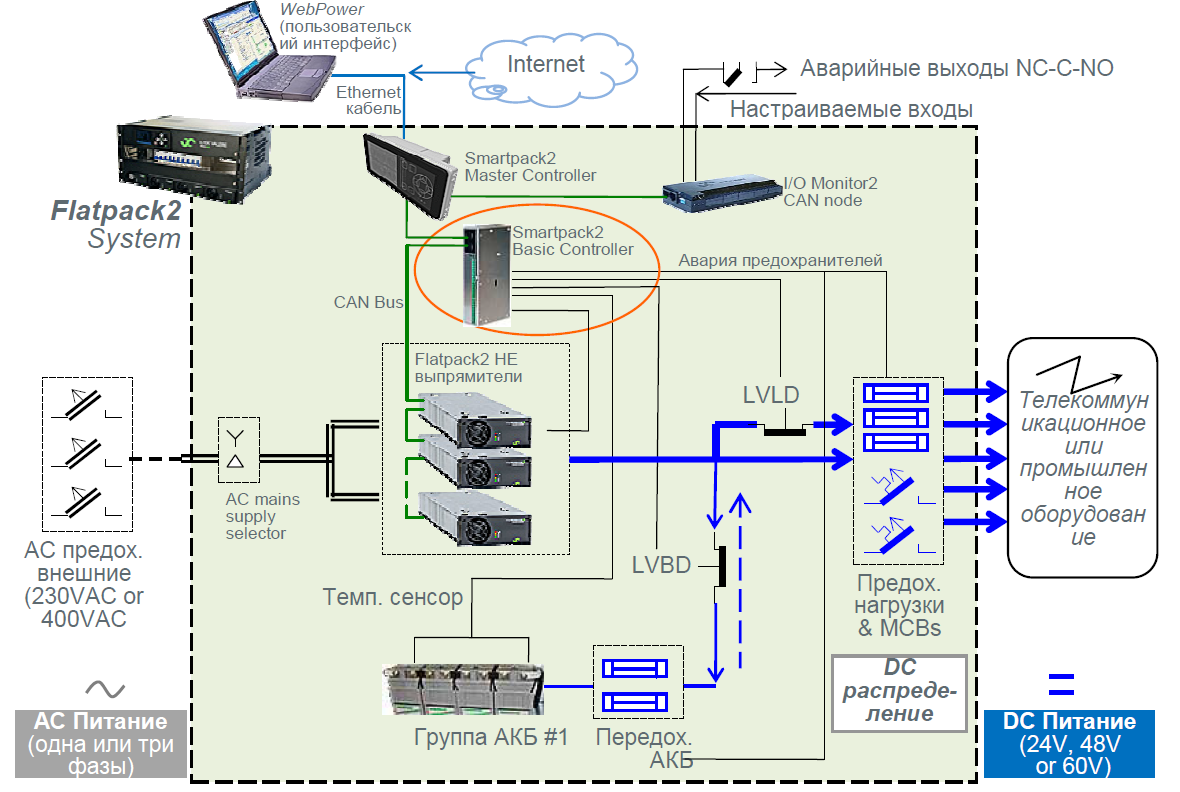

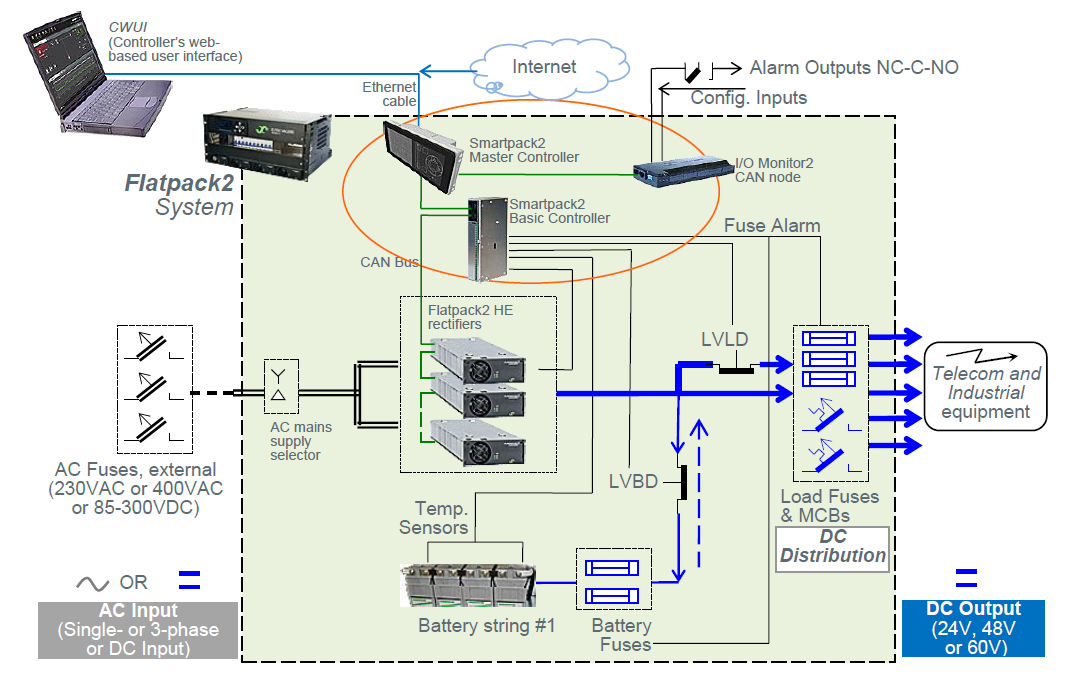

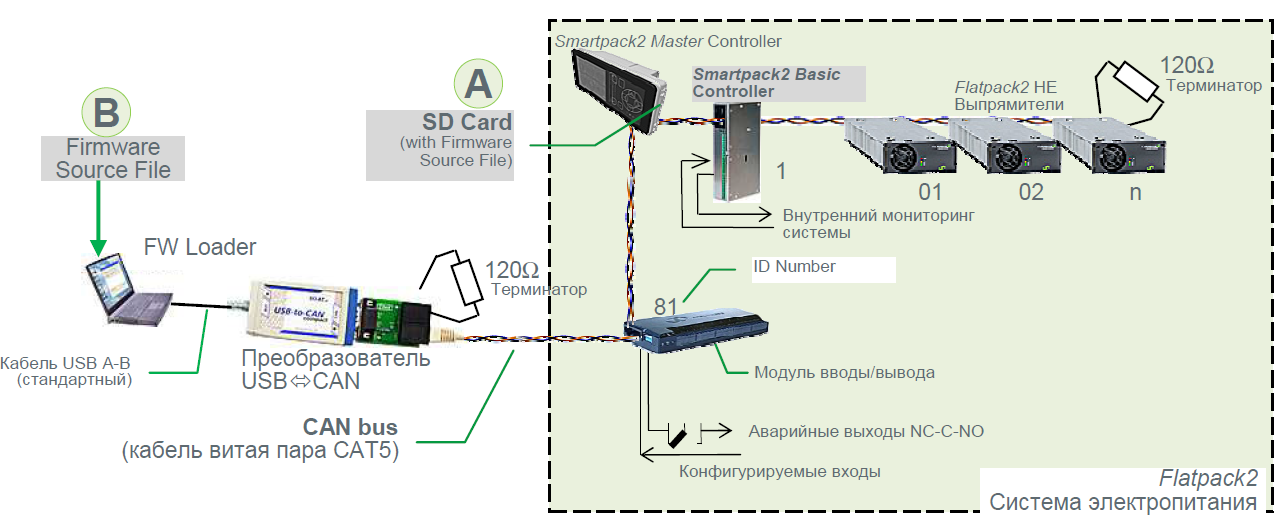

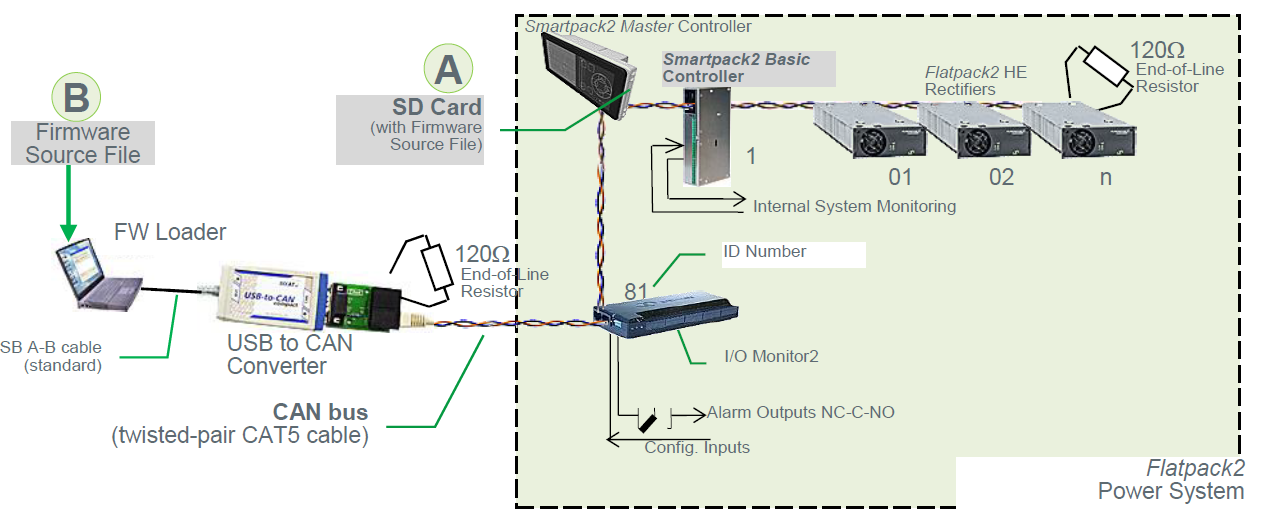

Smartpack2 Basic работает совместно с контроллером Smartpack2 Master и устройством контроля ввода – вывода, I/O Monitor2 control unit Type2 (T2), осуществляет мониторинг и контролирует электрические соединения внутри системы и обеспечивает CAN шину электроэнергией. Smartpack2 Master служит в качестве локального пользовательского интерфейса между пользователем и системой. Модуль I/O Monitor2 CAN ввода/вывода осуществляет ввод данных и отображение информации на выходе из системы.

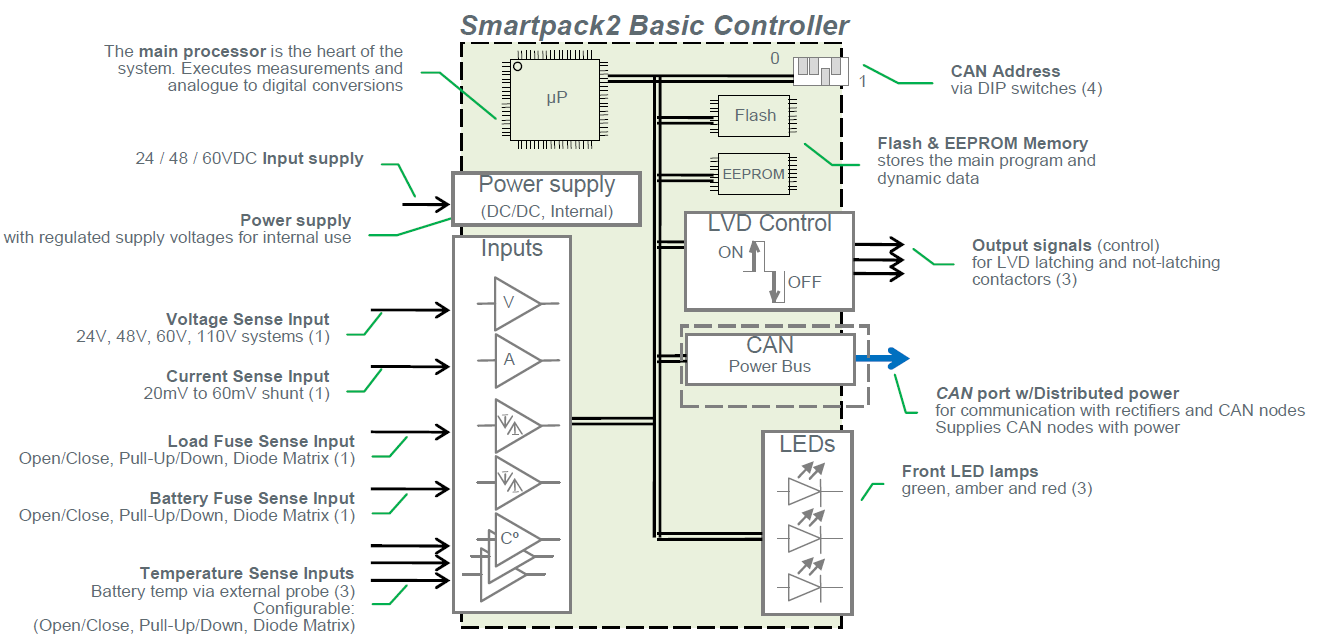

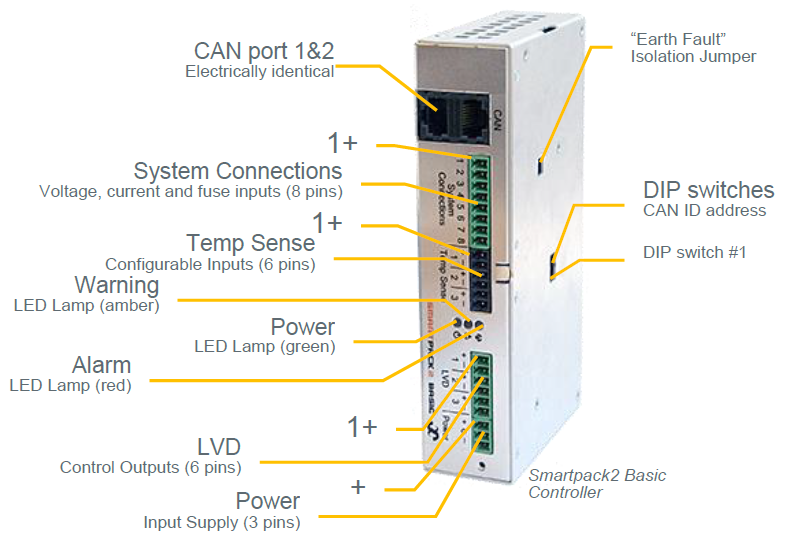

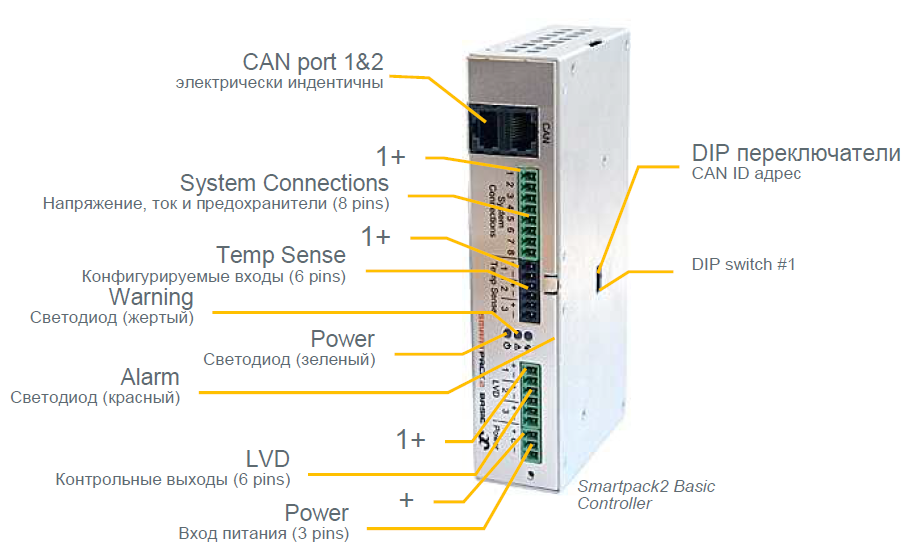

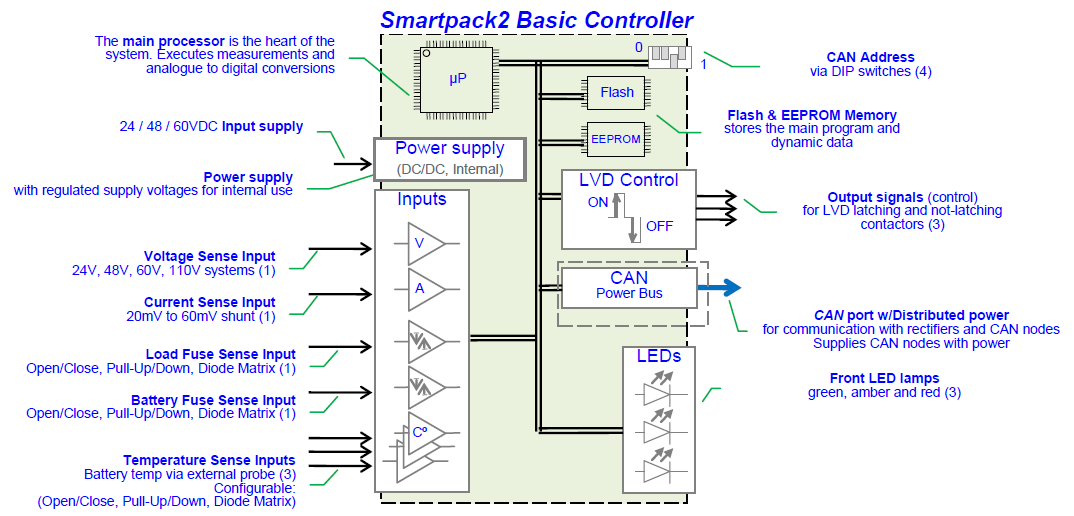

Контроллер Smartpack2 Basic включает широкий спектр технических характеристик:
- Светодиоды для индикации аварийной сигнализации (Срочное, не срочное, питание Вкл.)
- Обеспечивает питание устройств, подключенных по шине CAN bus

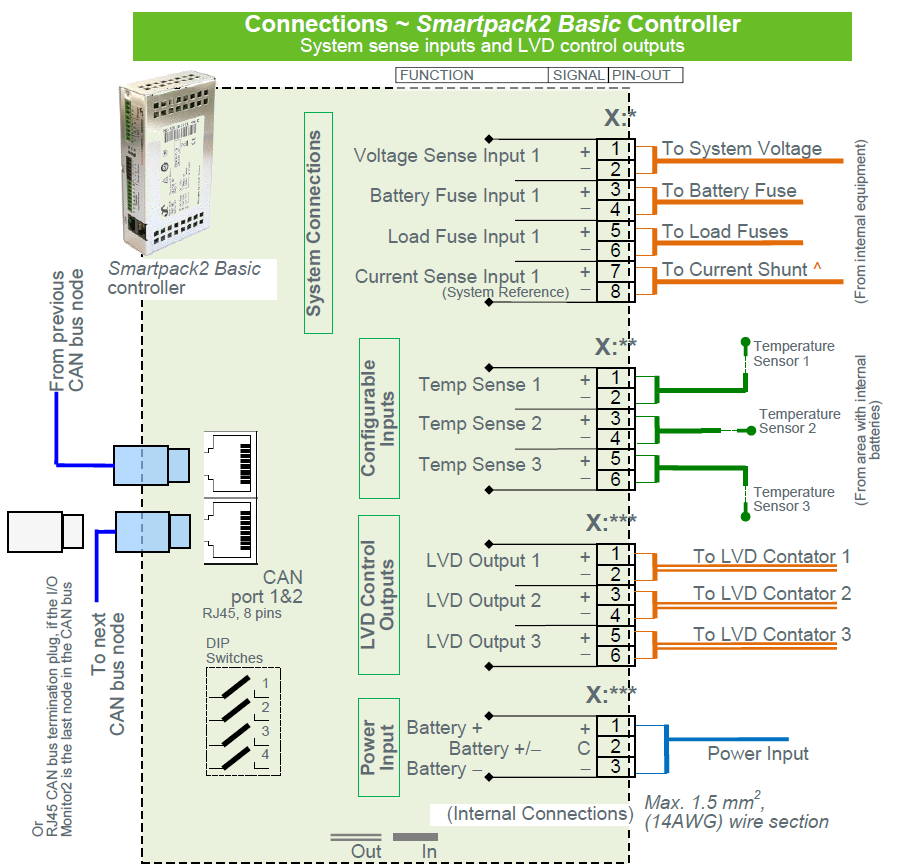

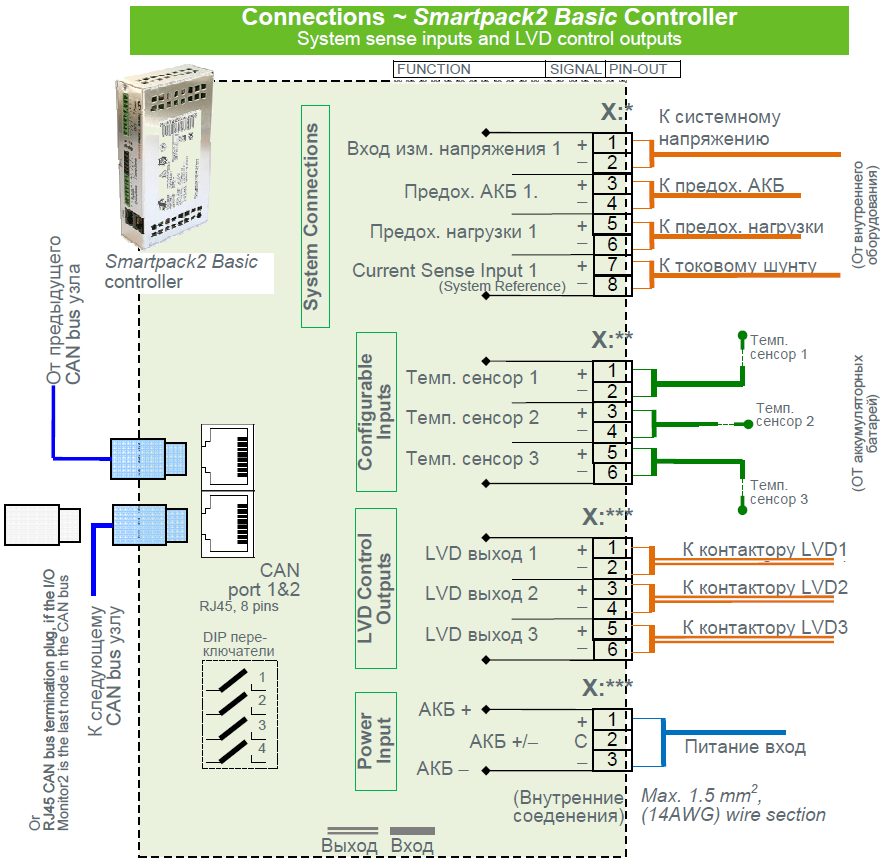

- 2 входа для внутреннего управления напряжением, 1 вход измерение напряжения и 1 вход для измерения тока
- 2 настраиваемые входа для мониторинга нагрузки и батареи
- 3 configurable multipurpose inputs (temperature, digital inputs or analog signals)
- 3 LVD управляемые выходы, настраиваемые для контактора с фиксатором и для контактора без фиксатора

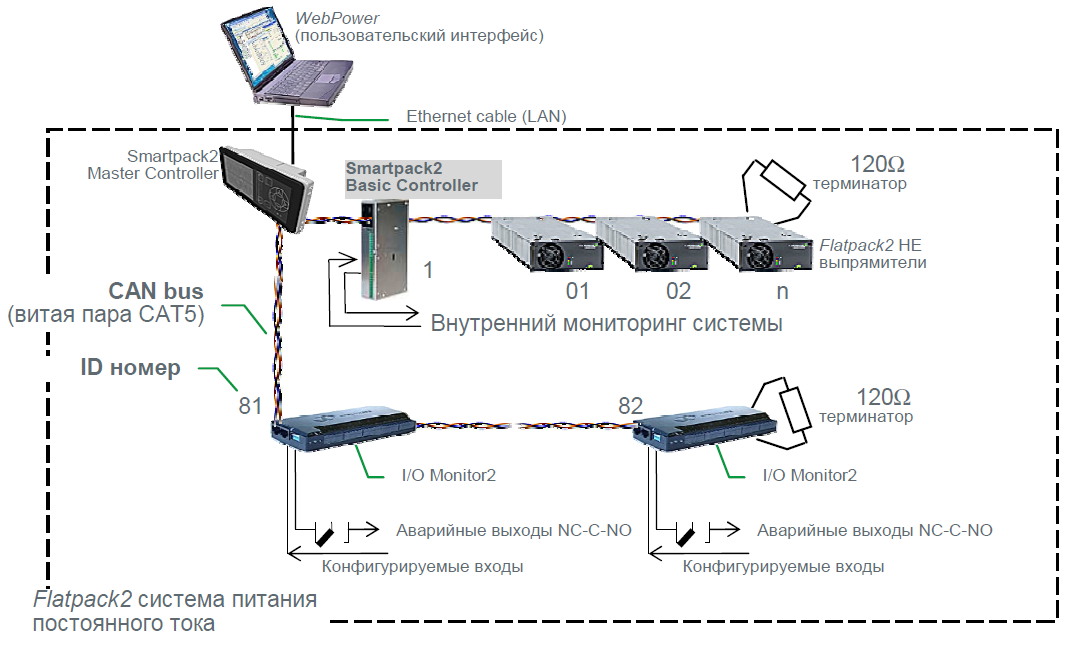

- Подключение до 8 контроллеров Smartpack2 Basic к шине CAN bus
- Адресация шины CAN bus с помощью DIP переключателей
- Конфигурация с помощью кнопок на панели Smartpack Master или WebPower в стандартном web браузере
- Установка нового программного обеспечения через CAN bus
Технические характеристики Smartpack2 Basic (в PDF формате)
350021.013 Issue 2.2, 2017 January User Guide — Smartpack2 Basic Module
350021.013, Issue 1.0, 2010 Jun User Guide — Smartpack2 Basic Module RUS
350021.013 Issue 1.0, 2010 Jun User Guide — Smartpack2 Basic Module Rus
Общее описание Smartpack2 (в PDF формате).
242100.50X.DS3 — v5 Datasheet — Smartpack2 Controller Master+Basic+Industrial+IO
242100.50X.DS3 – v3 Datasheet Smartpack2 Controller Master+Basic+IO
242100.50X.DS3 – v2 Datasheet Controller Smartpack2 Master+Basic+IO
242100.50X.DS3 – v1 Datasheet Controller Smartpack2 Master+Basic+IO
Обновление ПО
370168.063 r1 Smartpack2 Touch Software Update 370168.063 r1
370036.063, Issue 3, February 2019 Software Upgrade — Smartpack2 Controller
370036.063, Issue 2, Nov-2014 software-upgrade-procedure-smartpack2-controller
Описание Modbus
13-09-2018 Eltek Controllers ModBus Description Smartpack Smartnode Smartpack2 Compack
2027380 rev28 Eltek Controllers ModBus Description
2027380 rev18 Eltek Controllers ModBus Description (B — 2027380 — 1 — 18)
2027380 rev17 Eltek Controllers ModBus Description
Описание CWUI (Controllers Web-based User Interface)
370035.013 Issue 2.1, 1-5-2022 User Guide — Eltek Controller Web Interface
370035.013 Issue 1.1, April 2015 user-guide-eltek-controller-web-interface
370035.013 Issue 1, April 2014 User Guide — Eltek Controller Web Interface
Описание ПО Powersuite
Installation Files — PowerSuite — 3.6.2 (Full)
356807.063 Issue 3.3d, 2012 Feb PowerSuite Online Help System
356807.063_3v3d_2012-02 powersuite-online-help-system-b rus
356807.063 версия 3z, 2009 июнь powersuite-help_3v0_2008-06-26-rus
356807.001 версия 1.0, 2011 июль Руководство PowerSuite
Описание MultiSite Monitor
MMP10.0007.BR3 Eltek_MultiSite_Monitor_Brochure_A4_pdf
MMP10.0007.BR3 MultiSite Monitor Brochure Letter Size Screen
MMP10.0007.BR3 eltek-multisite-monitor-brochure-screen
4061xx.DS3 v1 Datasheet Multisite Monitor
4061xx.DS3 rev 2.10.1 Datasheet MultiSite Monitor
4061xx.DS3 rev 2.10.1 MultiSite Monitor
2016 апрель Eltek Network Monitoring — MultiSite Monitor
Описание SNMP
2155710 – 1 How to SNMP with Eltek Controllers
Прошивки и обновления SWBundle, Firmware Smartpack2 Basic
Former Basic Industrial Upgarde Files
SmartPack2_Basic_Industrial-Hex-application_405019_009_UPDATE_3_7
smartpack-2-basic-industrial-hex-application-405019_009_update_3_6
