Описание

FlexiMonitor можно использовать для управления климатом шкафов с воздушным охлаждением, устанавливаемых вне помещений, в гибридных солнечных системах питания для реализации точного управления топливными баками, излучением, измерением ветра и пр.

FlexiMonitor, помимо множества прочих функций, включает в себя изолированную цепь измерения без заземления с возможностью выбора начальной точки измерений, где измерительные входы поддерживают напряжение с разрешением 10 мВ.

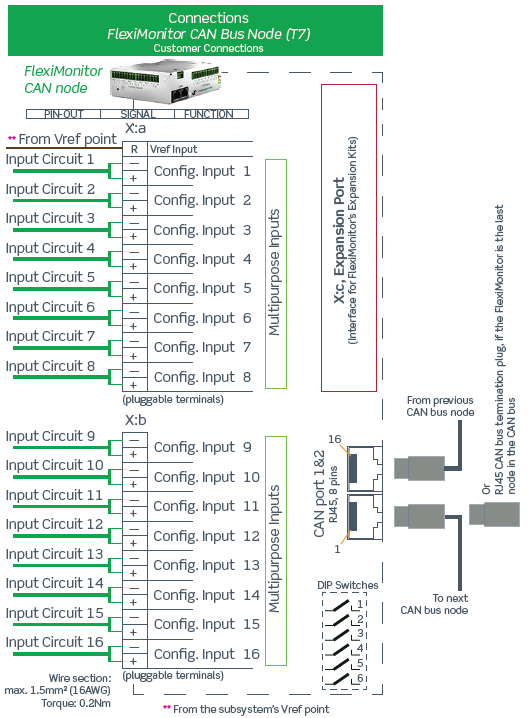

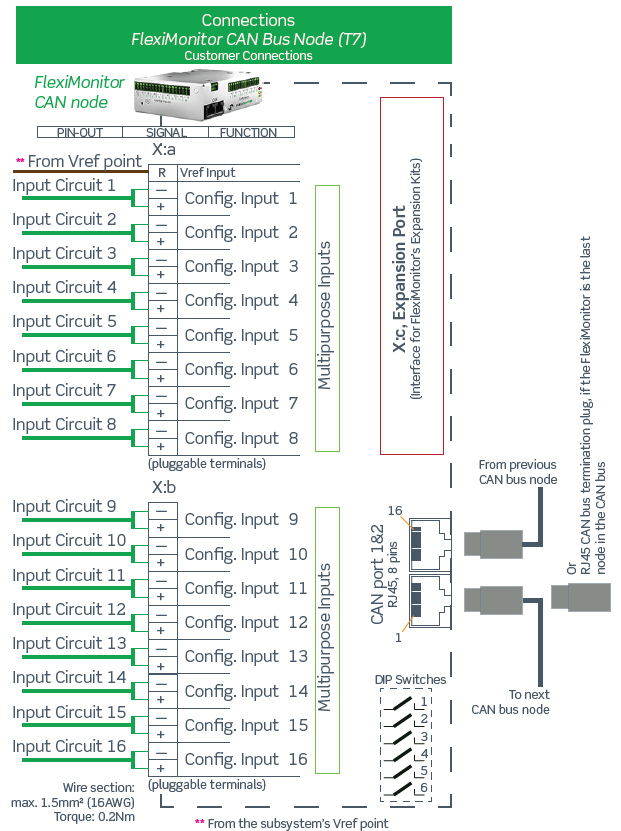

FlexiMonitor включает в себя множество продвинутых функций, и любой из 16 настраиваемых многоцелевых входов можно использовать для мониторинга температуры, тока, напряжения, положения переключателей и частоты импульсов.

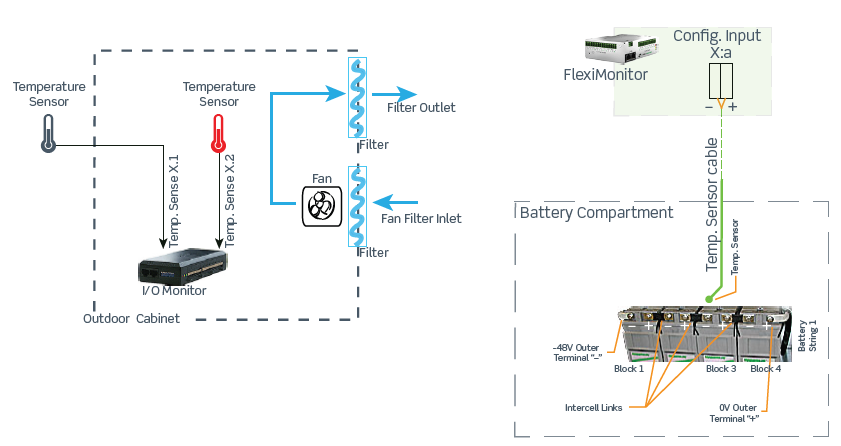

Измерение температуры с точностью ±20C реализуется при помощи внешних датчиков ОТК 470K.

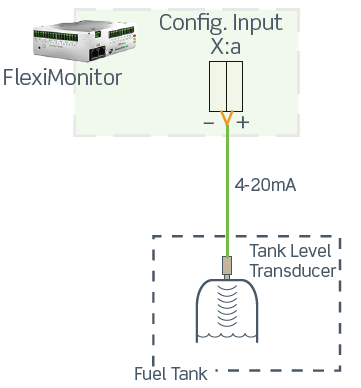

Измерения тока позволяют выполнять мониторинг внешних датчиков (давления, влажности и пр.) с выходным током 4 – 20 мА, а также токовых шунтов в диапазоне 20 – 100 мА.

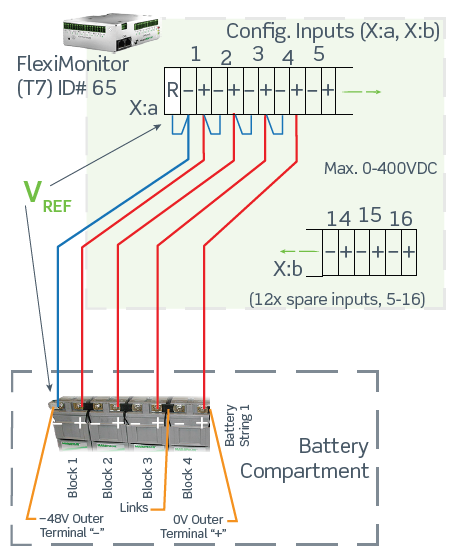

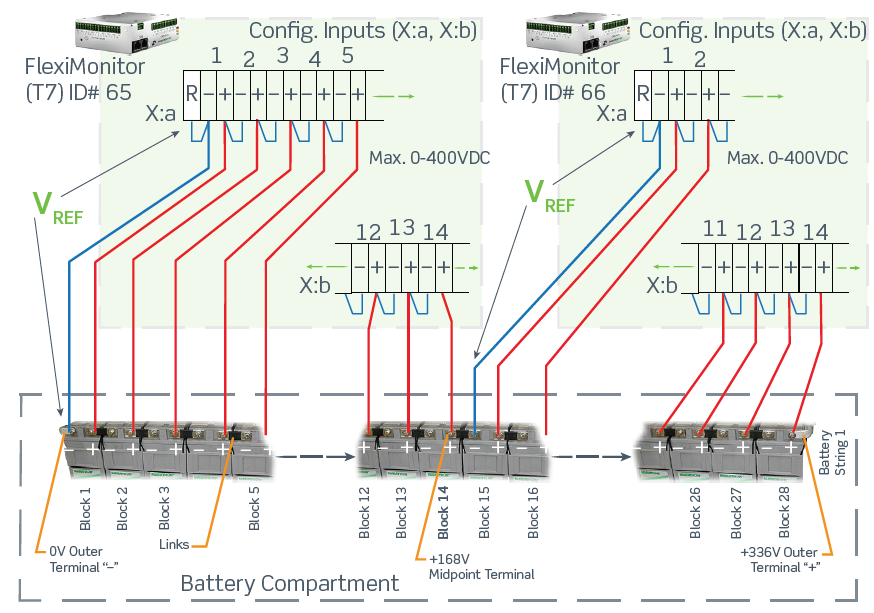

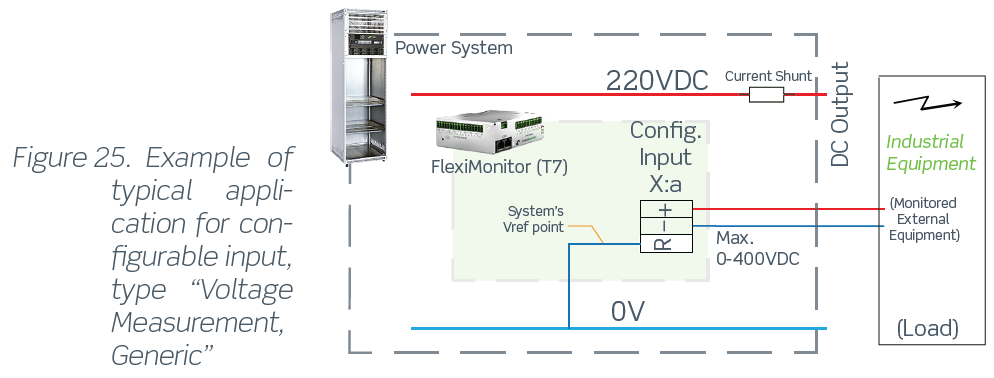

Измерения напряжения могут использоваться для общих измерений напряжения, а также для мониторинга симметрии аккумулятора с напряжением элемента вплоть до 2 В с разрешением 10 мВ.

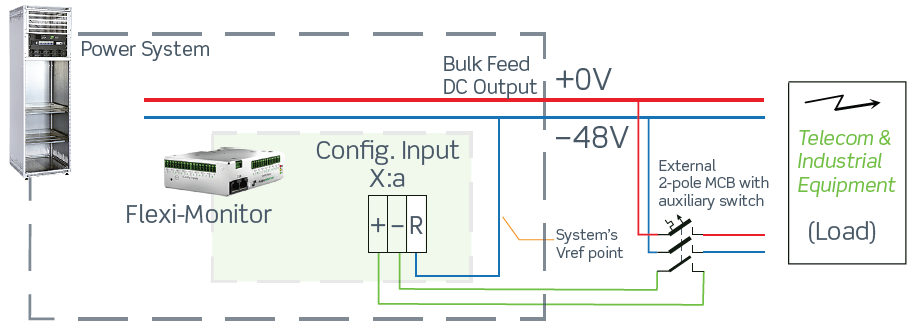

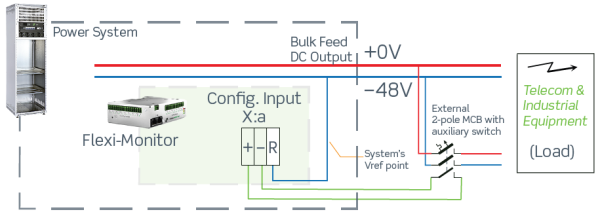

Если настроить их как цифровые входы (НЗ/НР), они смогут выполнять мониторинг положения внешних переключателей без использования внешних резисторов.

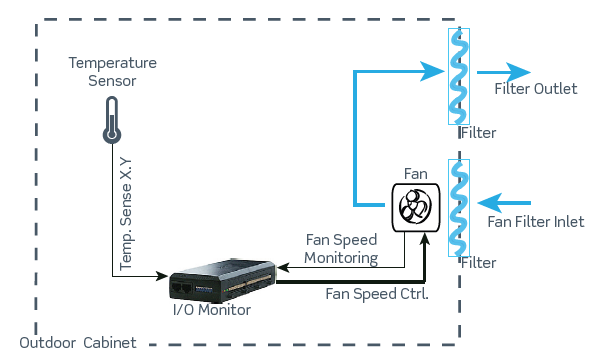

Если настроить их как входы тахометра, они смогут выполнять мониторинг скорости вращения вентиляторов.

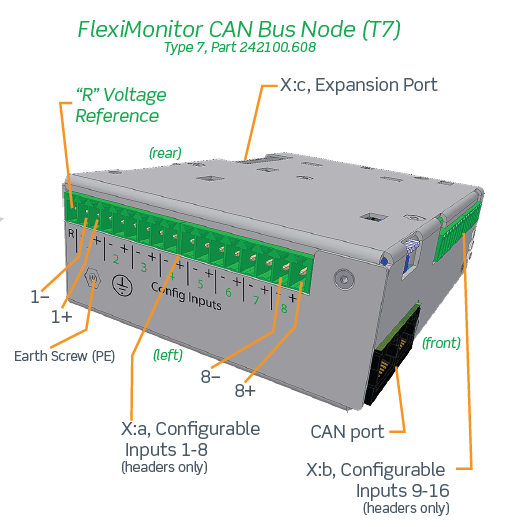

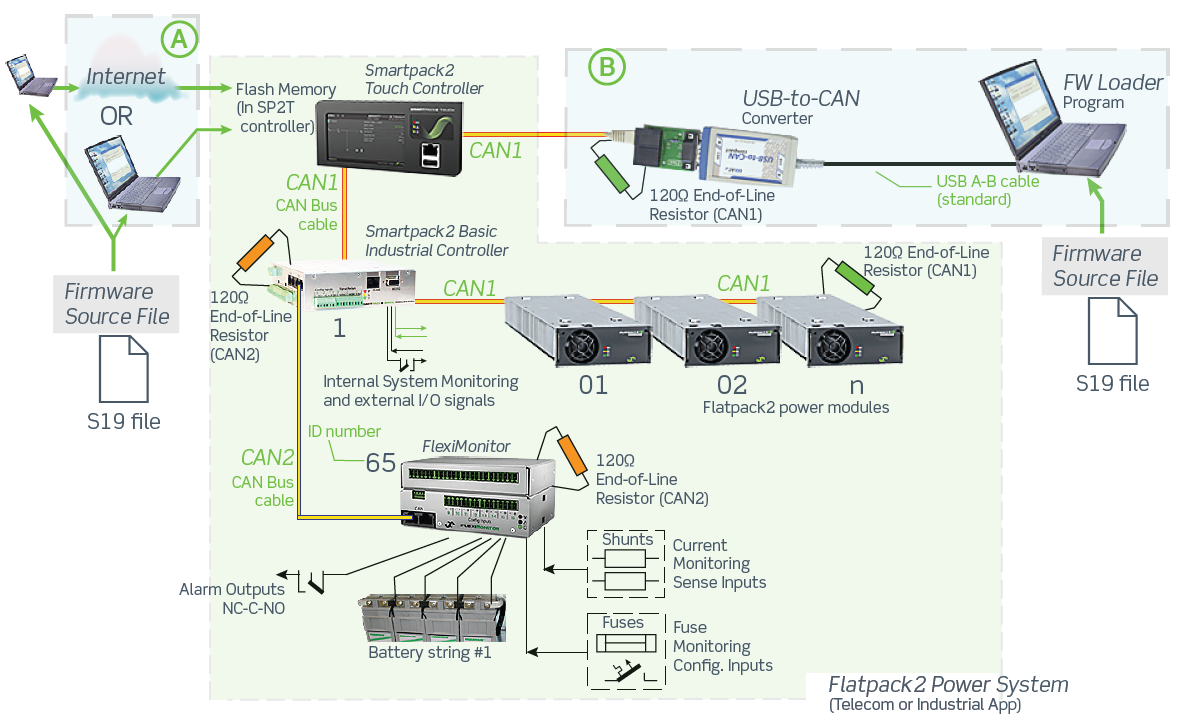

К тому же, FlexiMonitor оборудован портом расширения с 20 выводами, используемым для подключения к одному из комплектов расширения FlexiMonitor для реализации релейных выходов НЗ-З-НР, индикаторных панелей и пр.

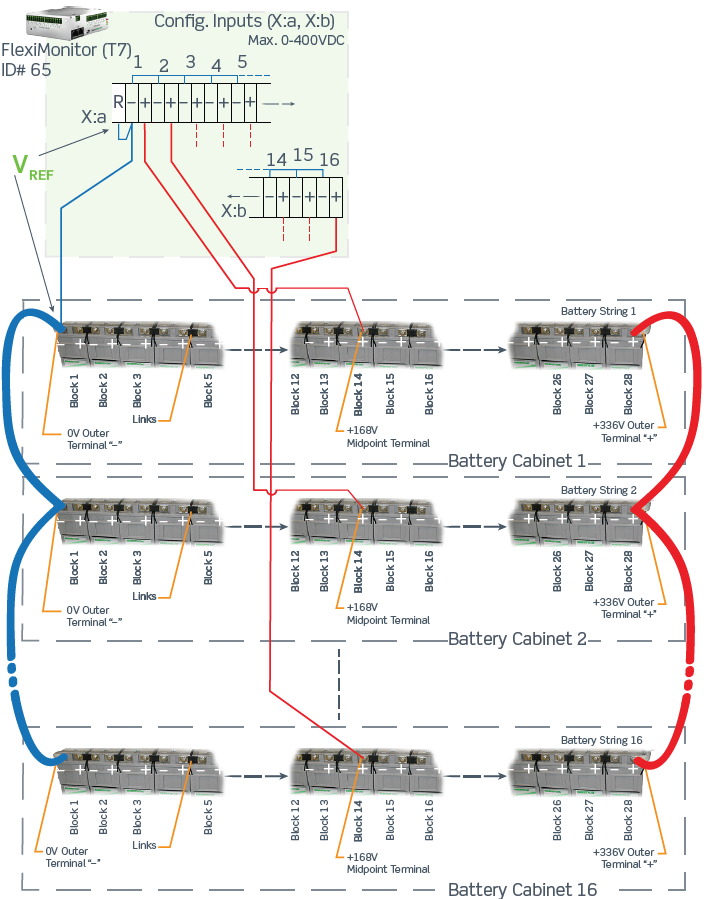

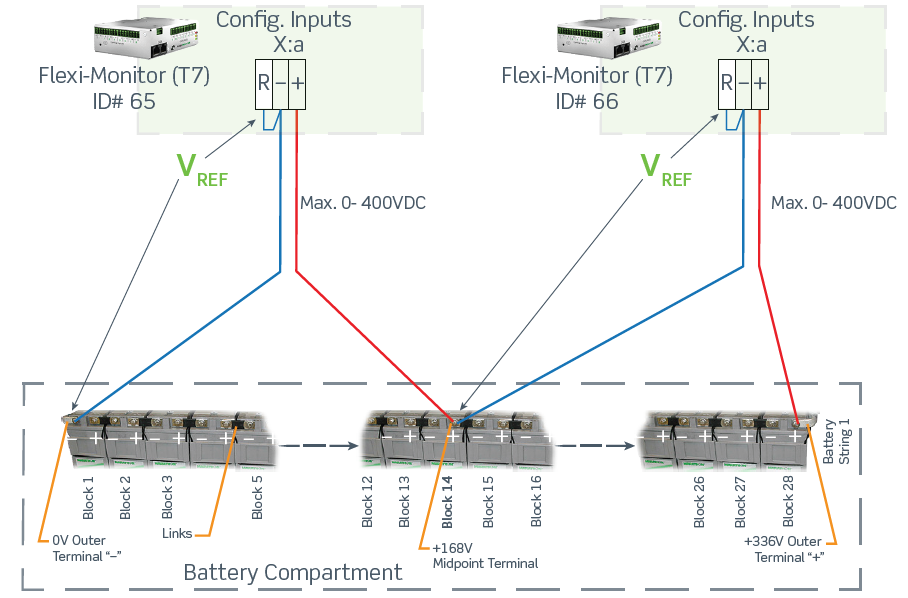

Smartpack2 может измерять напряжение отдельных ячеек до 2 В на ячейку. FlexiMonitor также позволяет измерять отдельные показания температуры отдельной ячейки или блока аккумуляторов.

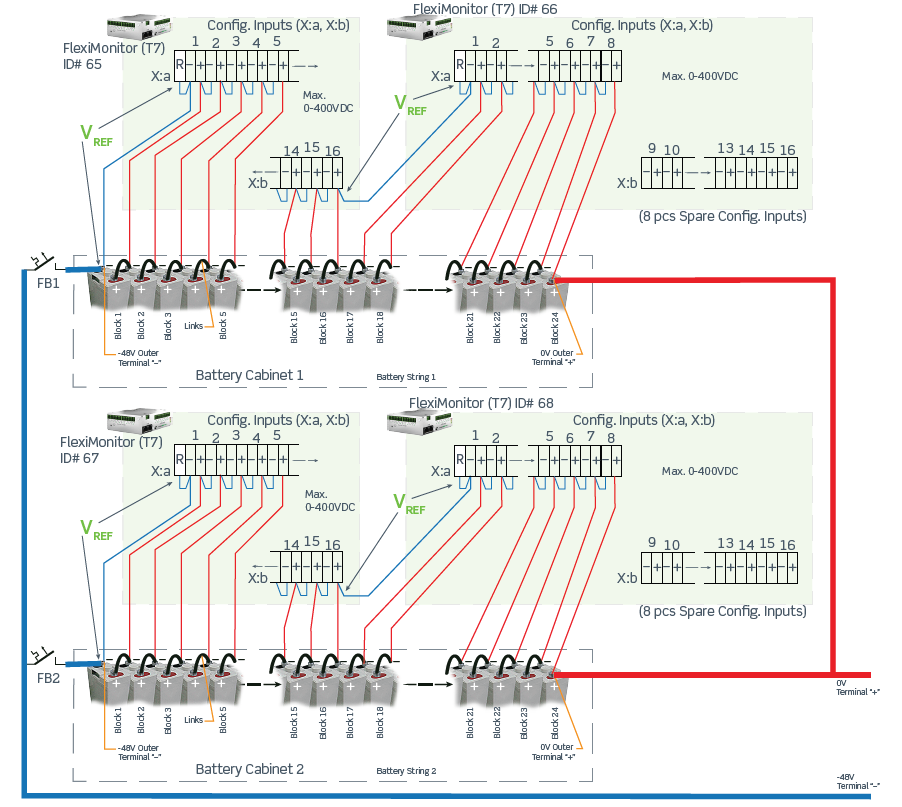

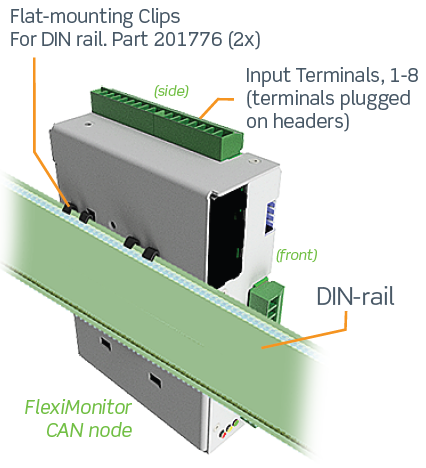

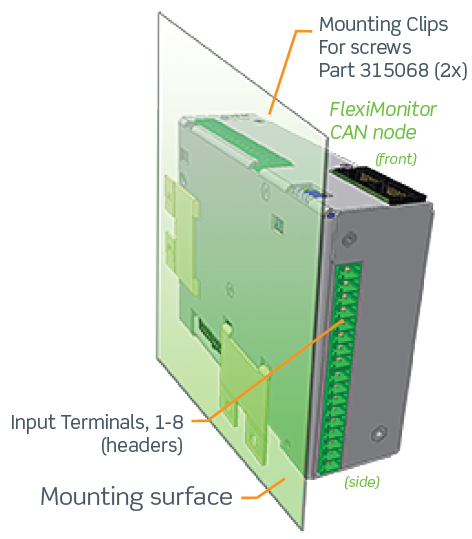

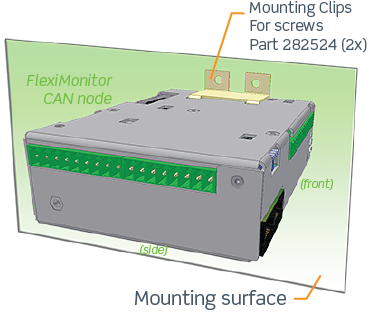

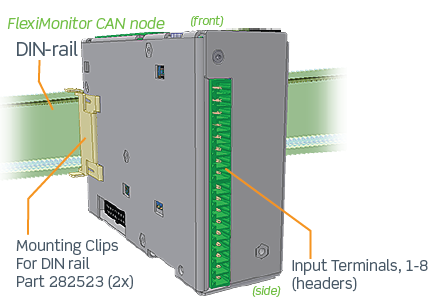

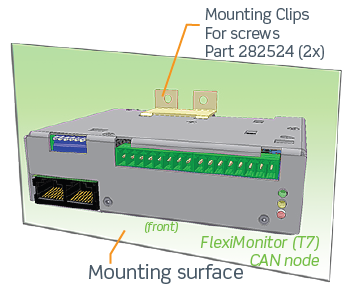

Каждый узел CAN может измерять до 16 отдельных показаний напряжения или температуры ячеек с очень высокой точностью (10 мВ, 1 °C). К каждому контроллеру можно подключить до 14 узлов CAN, которые затем можно использовать в высоковольтных системах постоянного тока до 220 В. Отдельные узлы CAN можно размещать рядом с аккумулятором для коротких соединений напряжения или температуры с отдельной ячейкой или блоком.

Во время испытания на частичный разряд будет доступна индивидуальная регистрация данных по отдельному элементу для обнаружения неисправного элемента в аккумуляторной группе. Все показания отдельных элементов будут храниться в контроллере и отображаться в графическом пользовательском интерфейсе (GUI) главного контроллера или через встроенный веб-интерфейс.



FlexiMonitor обладает большим набором функций:

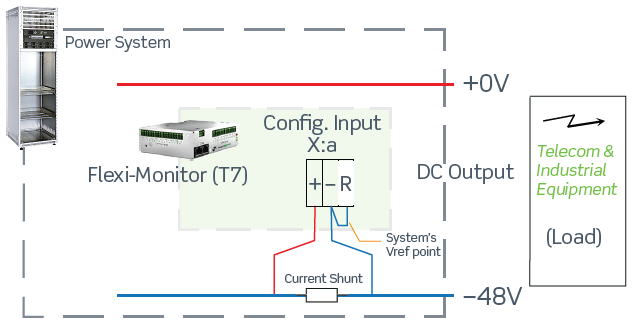

• Высокоточные входы для измерения тока выпрямителя, нагрузки и аккумулятора
• Входы для датчиков температуры

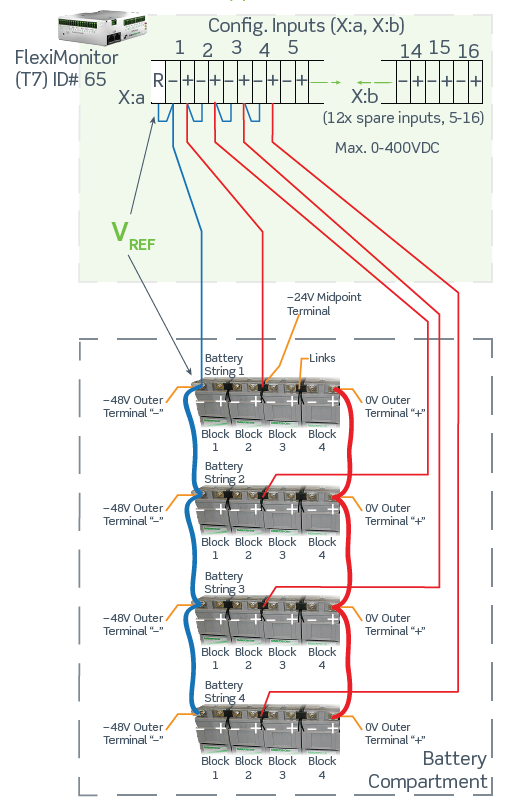

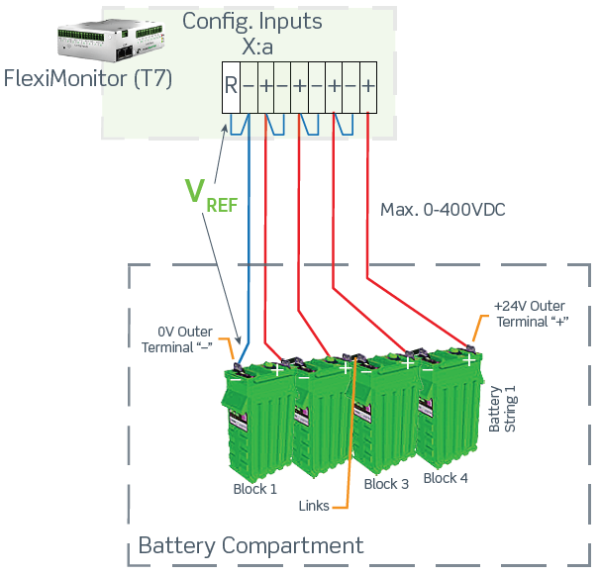

• Измерение напряжения и симметрии аккумуляторных блоков

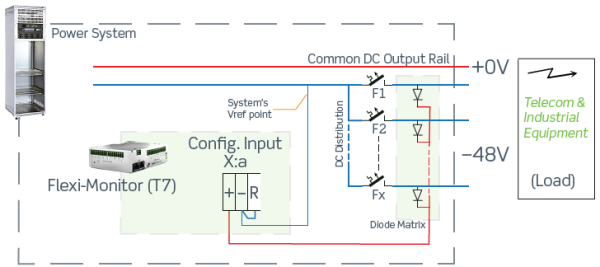

• Измерительные входы предохранителей ВН и НН
• Программируемые цифровые входы для сигнализации и управления событиями
• Обнаружение сигналов 4 – 20 мА
• Входы тахометра (измерение импульсов)
• До 14 модулей FlexiMonitor
• Можно подключить параллельно в системе управления (всего: 224 входа)

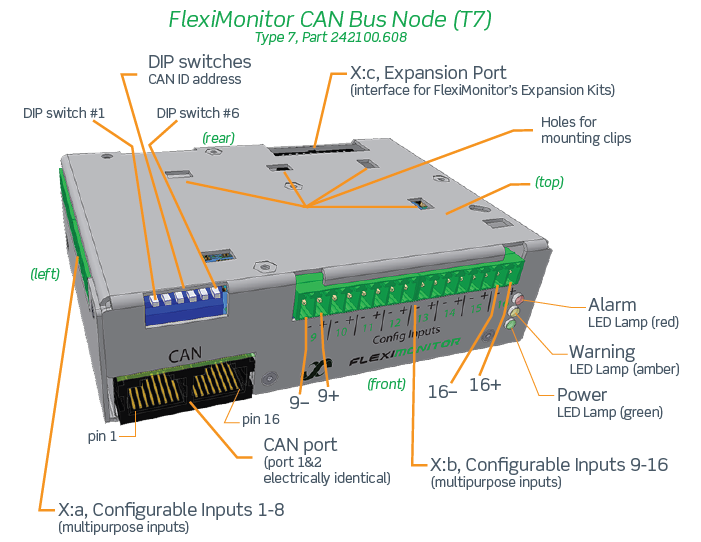

• 3 индикатора для местной визуальной сигнализации (крупная, мелкая проблема, питание)

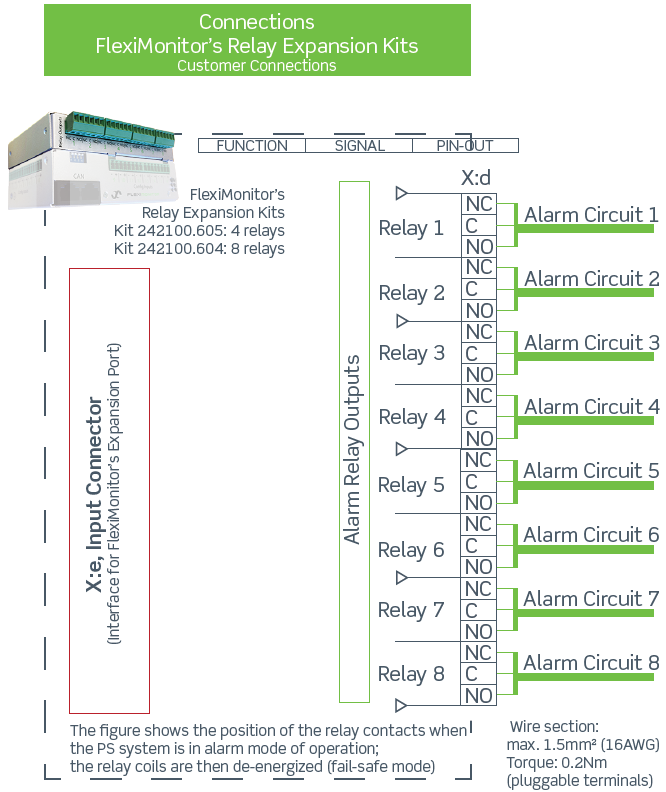

• 4 или 8 программируемых пользователем релейных выходов НЗ-З-НР для удаленного управления, в комплектах расширения (242100.605 или 242100.604, соответственно)

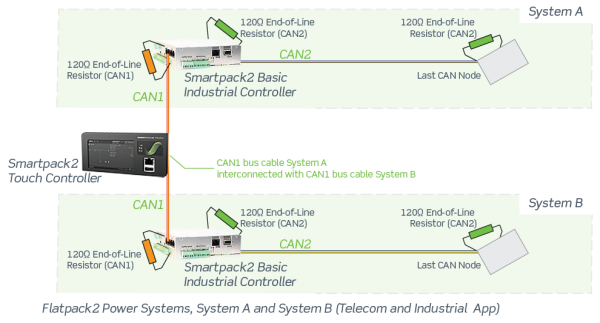

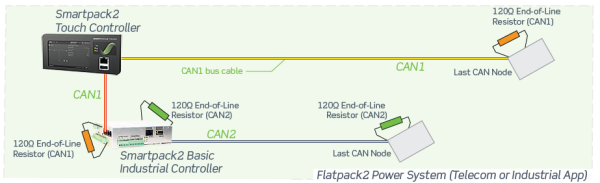

• Адресация шины CAN через DIP-переключатели
• Совместимость с промышленным и телекоммуникационным системным напряжением
• Подходит для систем питания с отрицательным, положительным и плавающим распределением постоянного тока
• Настройка при помощи кнопок на панели главного контроллера и через пользовательский веб-интерфейс контроллера (CWUI) из стандартного веб-браузера или через программу PowerSuite для ПК
• Обновление прошивки по шине CAN

Технические характеристики устройства контроля ввода – вывода, Fleximonitor 16 Channels Type (в PDF формате).

351536.013 Issue 1.0, 2021 Sep User Guide — FlexiMonitor CAN Node Type 7 Eng

242100.608 Datasheet Fleximonitor EDM0000624580
