Описание

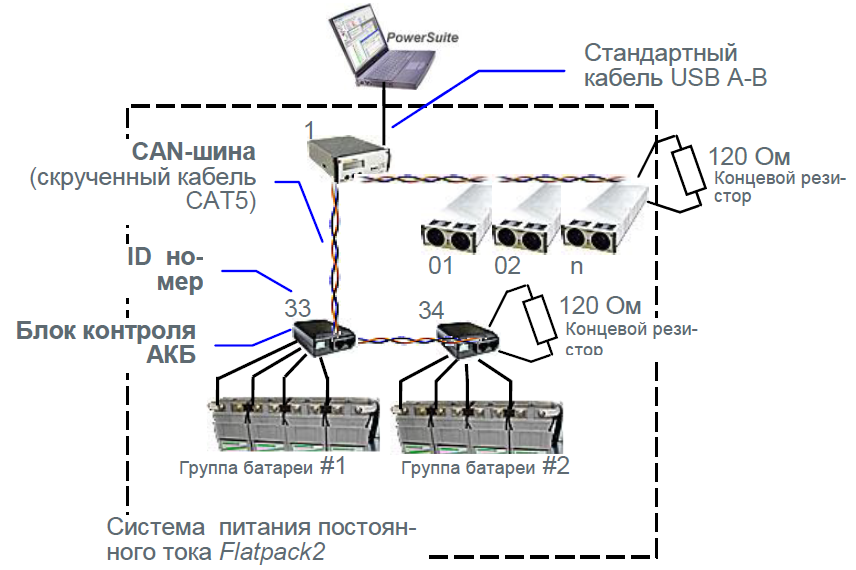

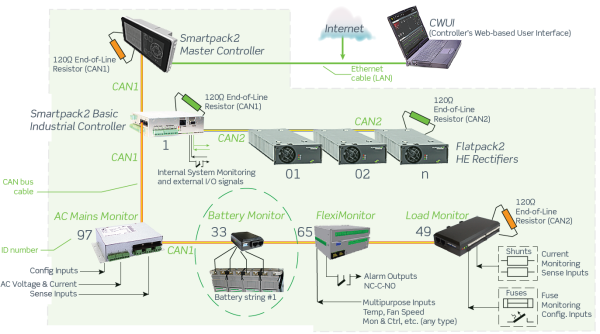

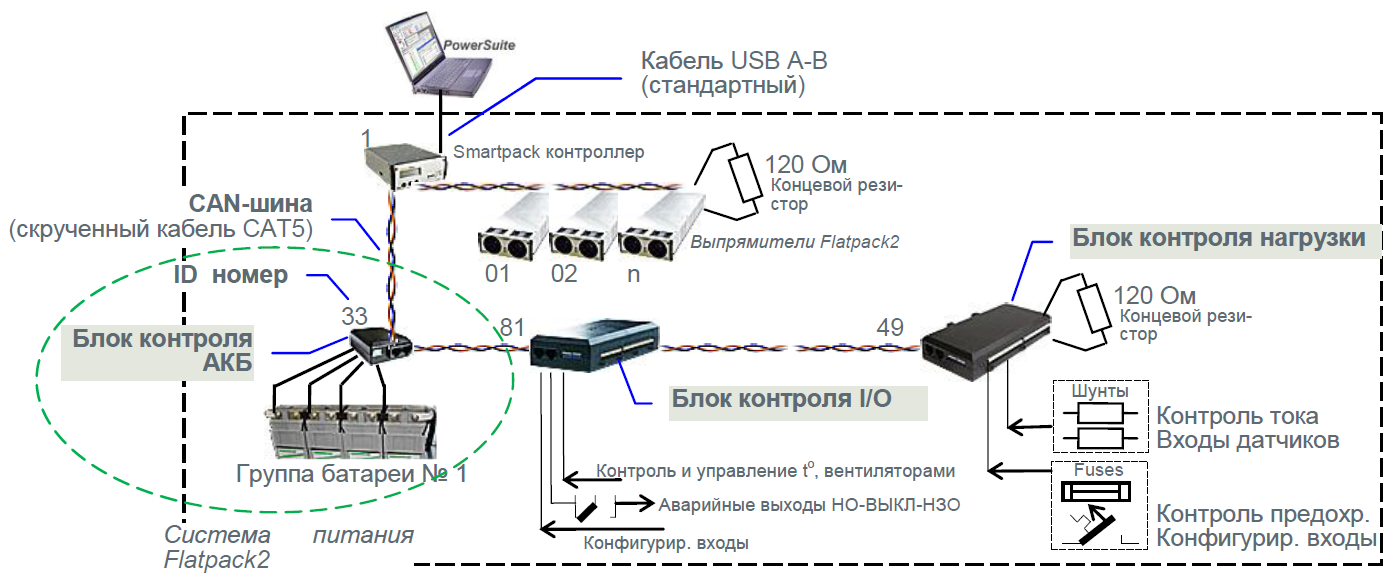

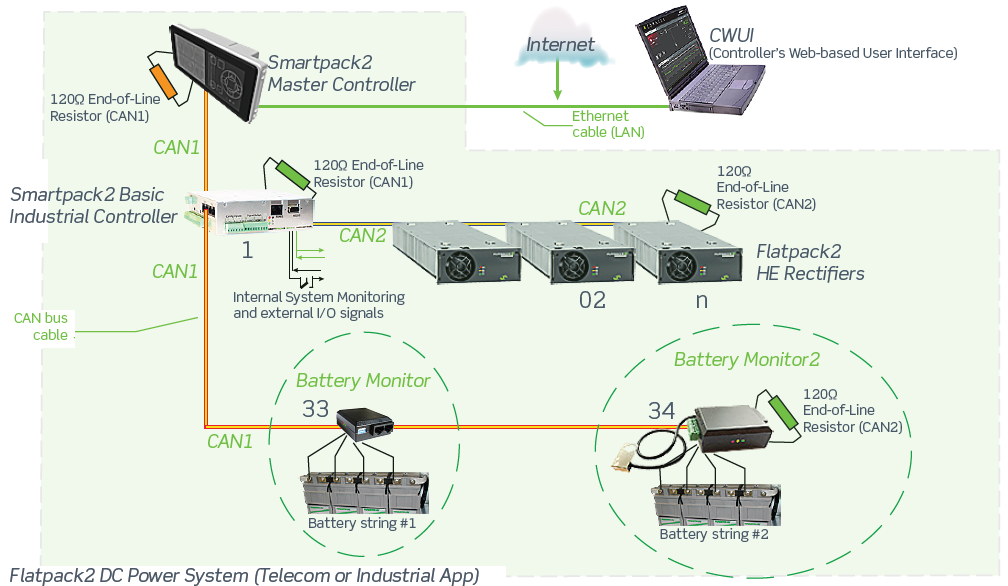

Применяется в системах питания с контроллерами Smartpack для реализации гибкого расширения и распределения функциональности системы. Позволяет децентрализовать и увеличить число измерений симметрии батареи в вашей системе электропитания на базе Smartpack.

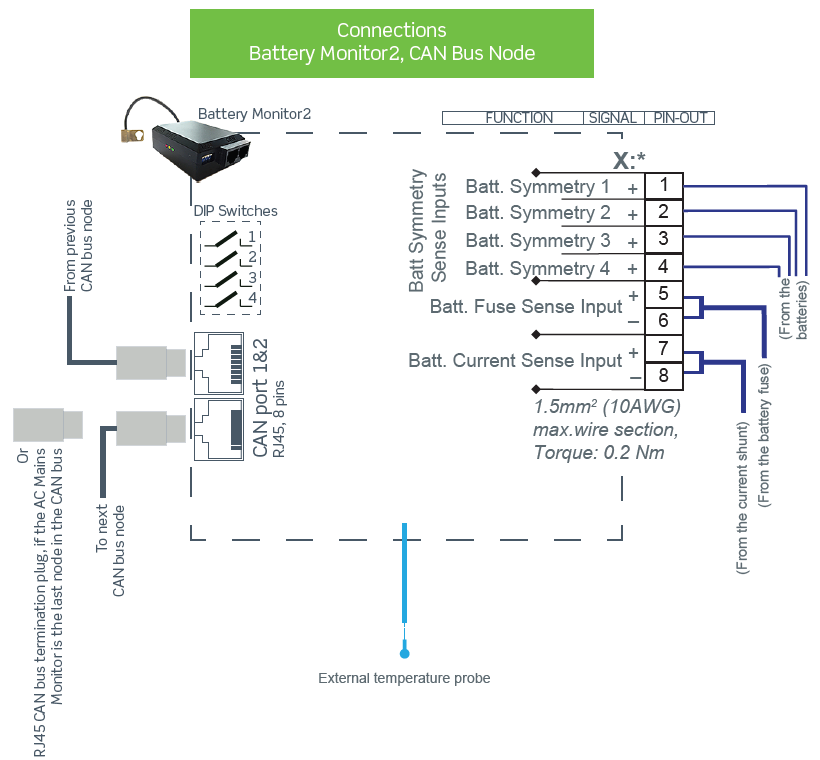

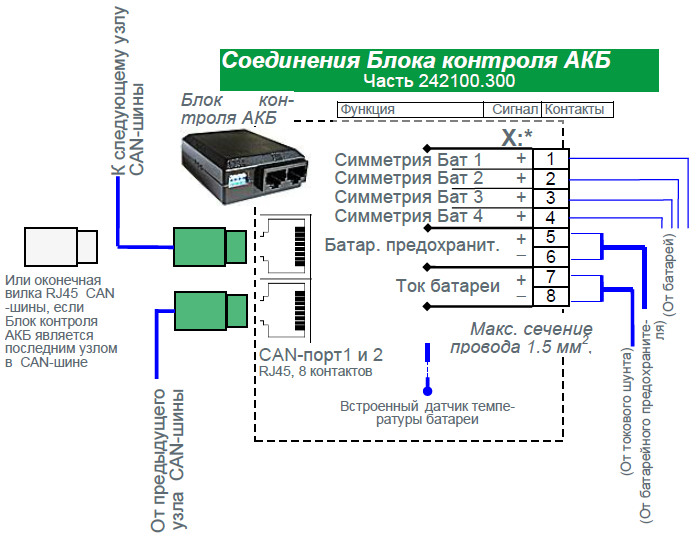

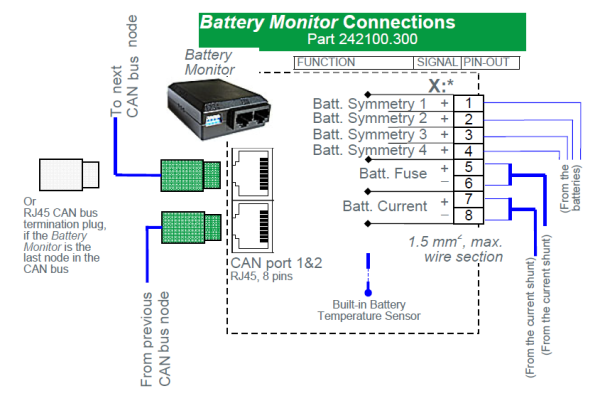

Контролирует температуру отсека батареи – используя встроенный датчик, батарейный предохранитель – через контролирующий вход предохранителя, и ток батареи – через вход датчика тока.

Варианты заказа:

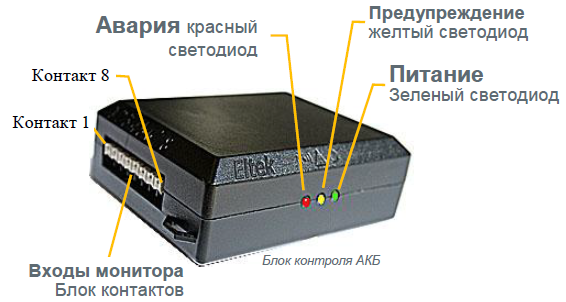

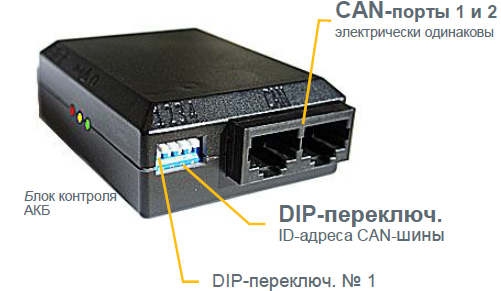

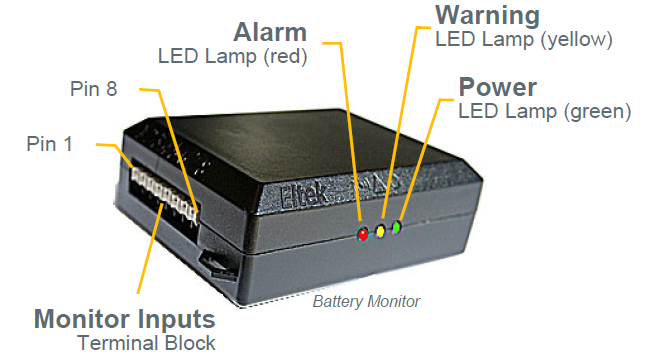

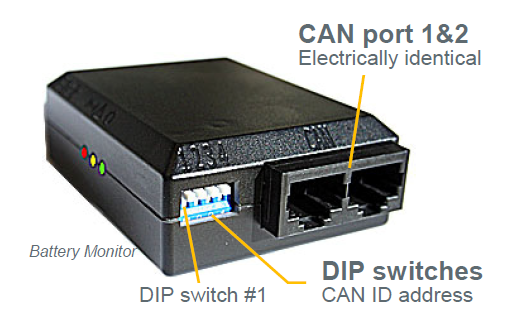

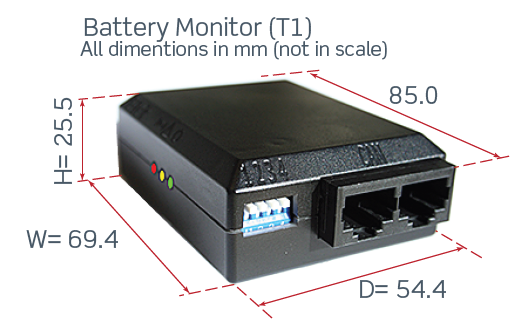

• 242100.300 until v3.0 Battery Monitor Type 1 (T1), with internal temperature sensor

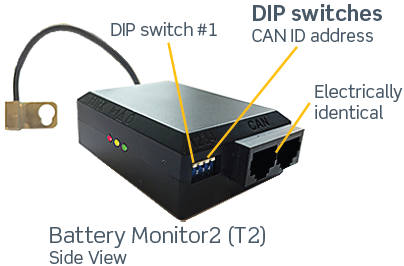

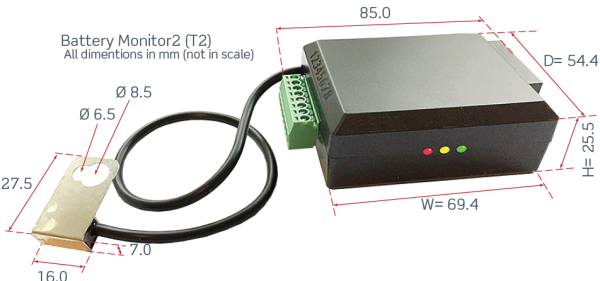

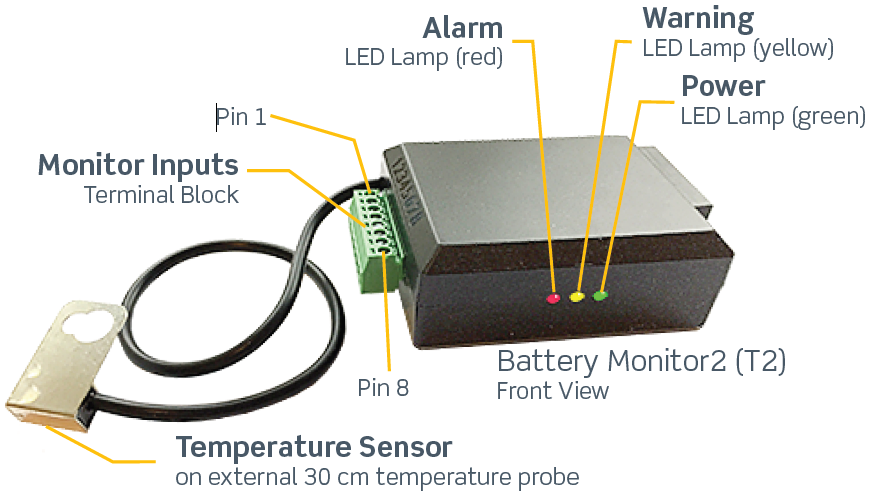

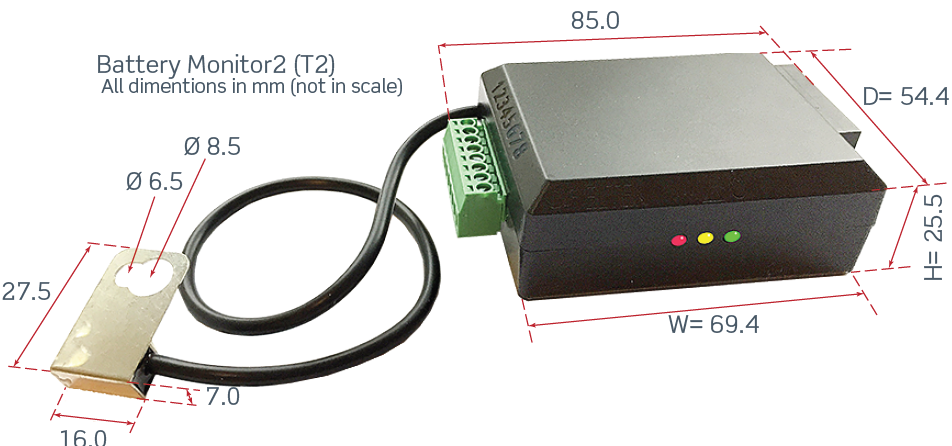

• 242100.300 from v4.0 Battery Monitor2 Type 2 (T2), with increased accuracy and external temperature probe

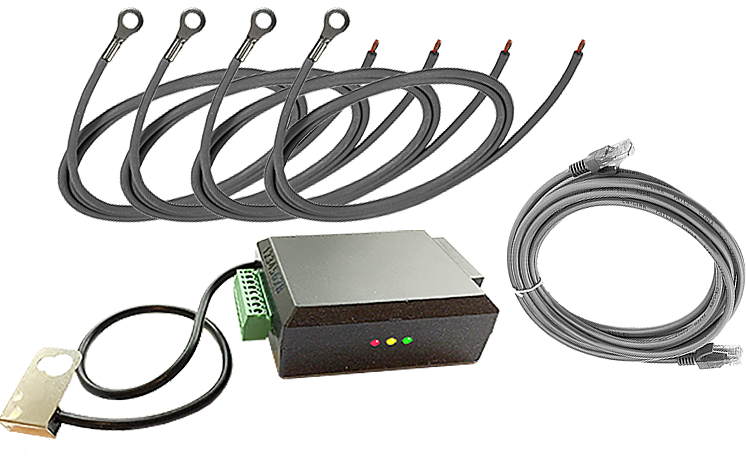

• 226887 Kit Battery Monitor Symmetry Kit Комплект для измерения симметрии аккумуляторной батареи содержит все необходимые компоненты для измерения симметрии аккумуляторной батареи с помощью прибора Battery Monitor:  4x Battery Symmetry cables, 1.5m Part 200830, 1x CAN bus cable, 2.0m Part 30400.014, Battery Monitor2 CAN node Part 242100.300, v_4.0, guide 351507.033, кабели для цепи сигнализации предохранителя аккумуляторной батареи и цепи измерения тока аккумуляторной батареи в комплект не входят.

Технические характеристики блока управления CAN, блока контроля АКБ, Battery Monitor (в PDF формате).

351507.033 Issue 2.0, 2017 May Installation Guide — Battery Monitor2 (T2) Monitor (T1) CAN Bus Node

351507.033, Issue 1.2, 2010 Apr Installation Guide Battery Monitor (T1) CAN Bus Node Блок контроля АКБ RUS

Дополнительные материалы:

350003.013, 7v0-2009-06 usergde-smartpack-monitoring-Controller unit-7v0 eng

350003.013, 7v0-2009-6 UserGde Smartpack Monitoring-Controller Unit 7v0 rus

350003.013, 6v0-2008-07 usergde-smartpack-monitoring-Controller-unit-6v0-2

350003.013, v5-2006-11 usergde-smartpack-monitoring-Controller unit
