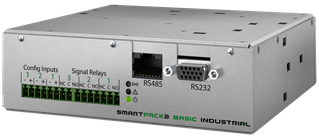

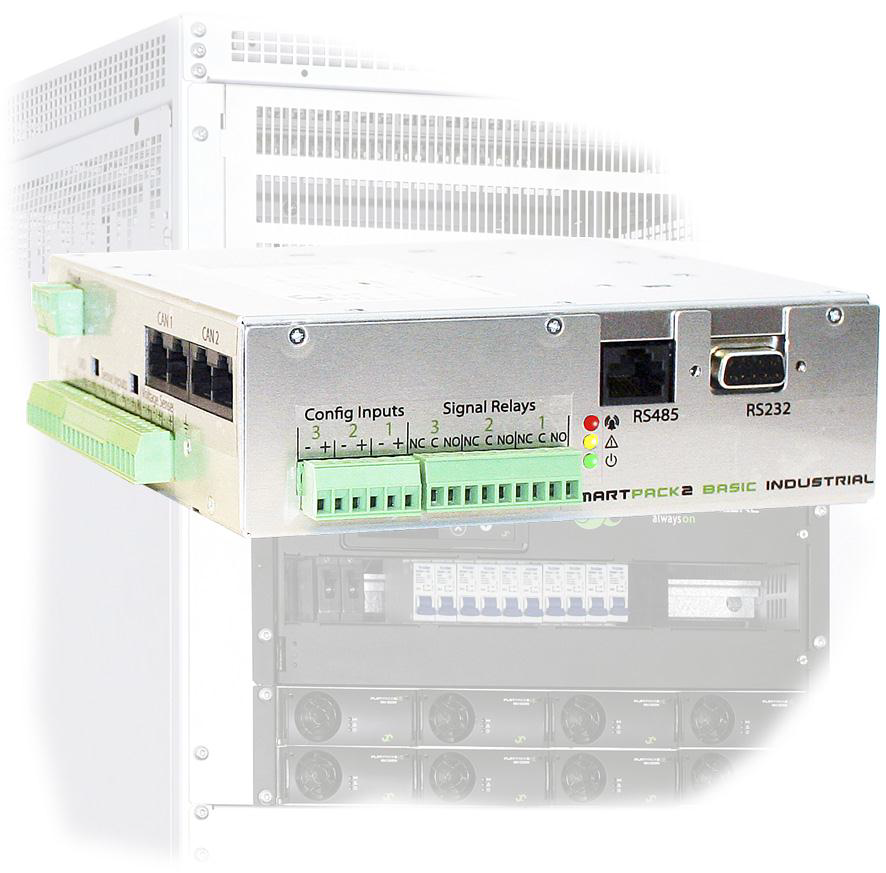

242100.601 Модуль контроля и управления, контроллер Smartpack2 Basic Industrial Controller

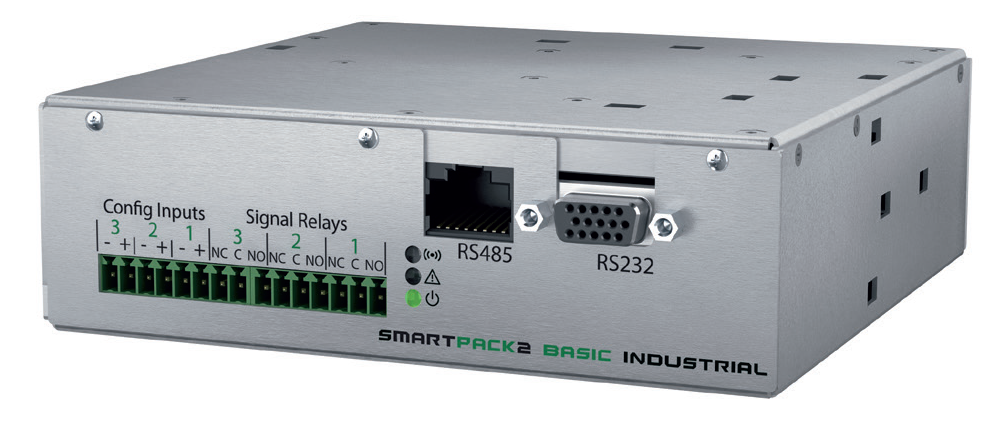

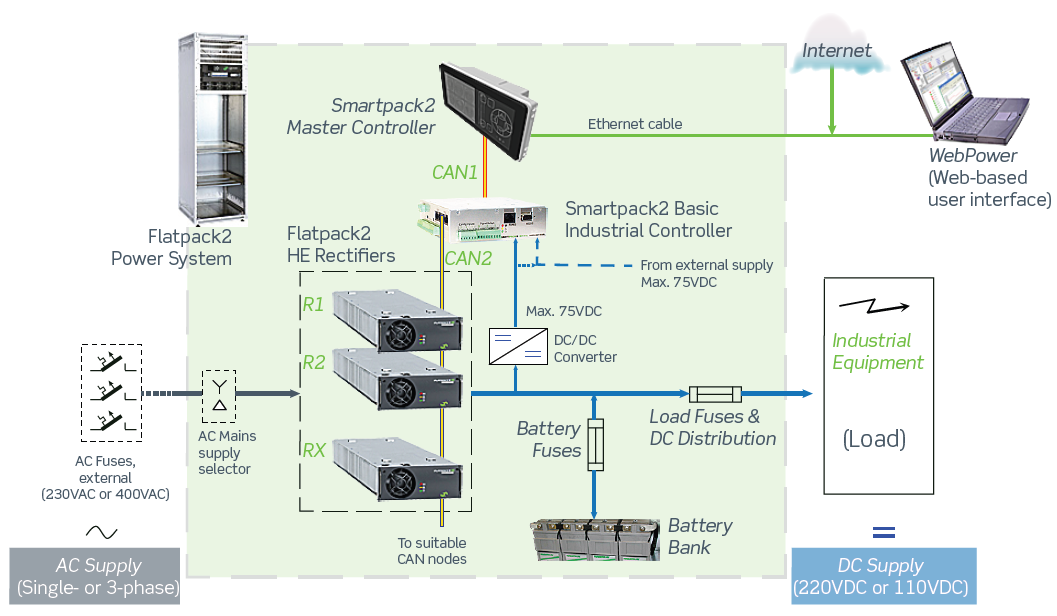

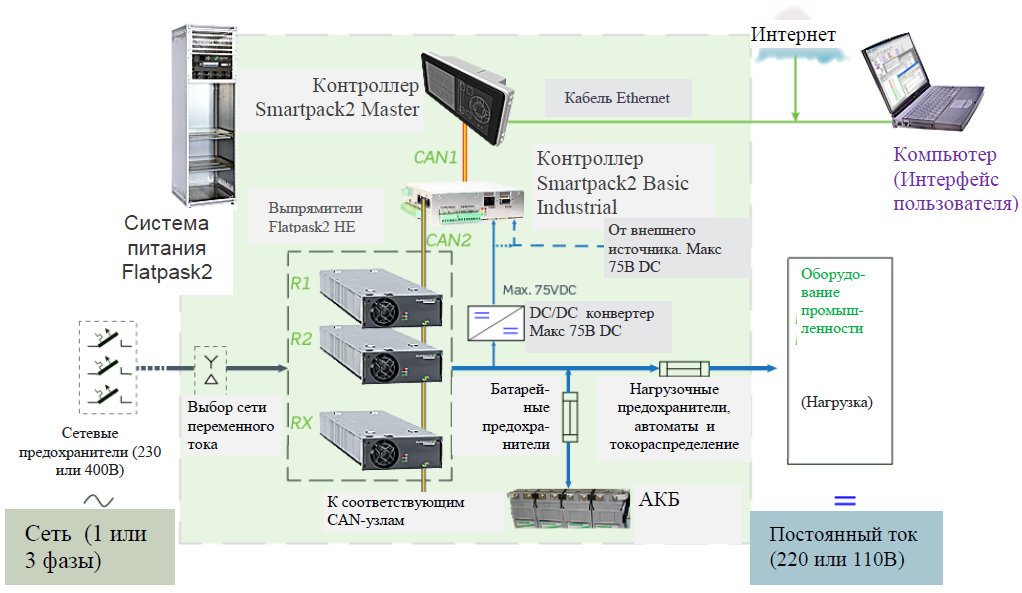

Модуль контроля и управления, контроллер Smartpack2 Basic Industrial представляет собой модуль, использующийся в системах электропитания постоянного тока Flatpack2, оснащенных универсальной системой мониторинга и контроля Smartpack2 применяемых на предприятиях по изготовлению продукции, генерации энергии, железнодорожном и морском транспорте, и береговых сооружениях.

SKU: 242100.601

Category: Контроллеры Smartpack, Smartpack S, Smartpack2, Compack, UPC4 для систем электропитания Flatpack2

Tags: 110v, 220v, 24V, 380v, 48v, 60v, Flatpack2 Power System, smartpack2

Бренды: Eltek

Описание

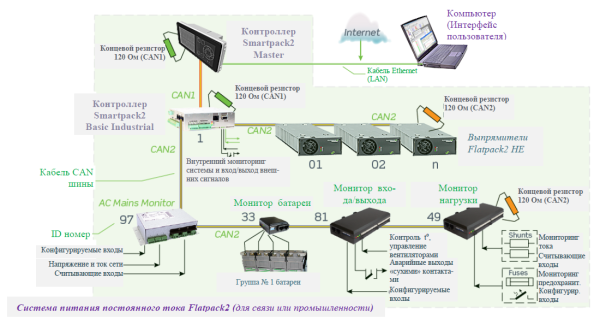

Smartpack2 Basic Industrial работает совместно с контроллером Smartpack2 Master, он контролирует и управляет внутренними соединениями системы и снабжает обе CAN-шины системы питанием. Он также обеспечивает систему внутренним мониторингом и сигналами управления выхода. Smartpack2 Master служит в качестве локального пользовательского интерфейса между пользователем и системой.

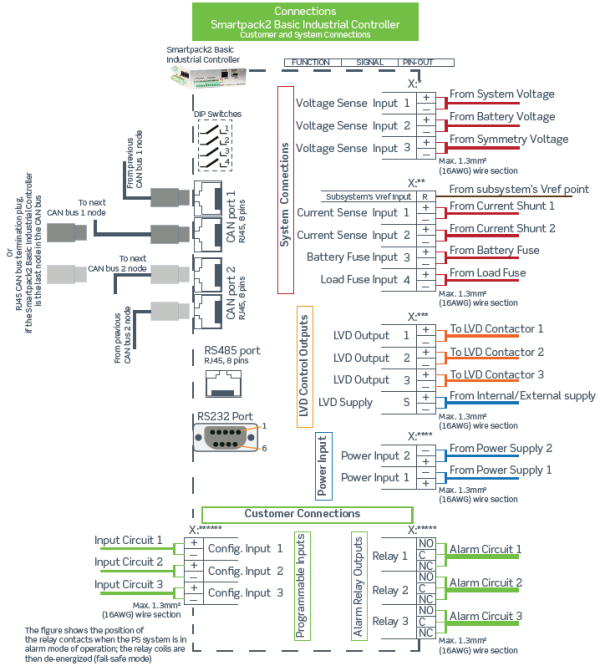

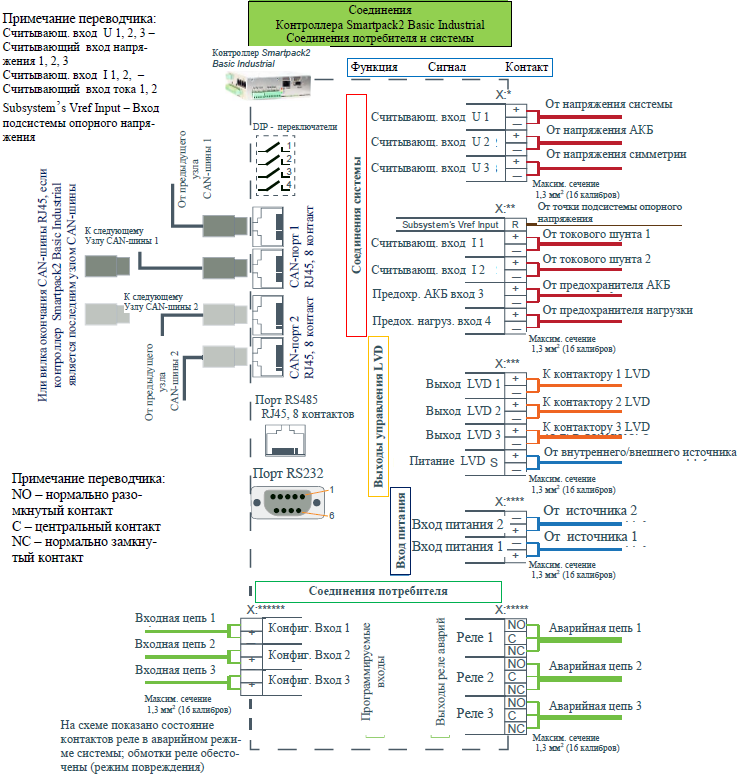

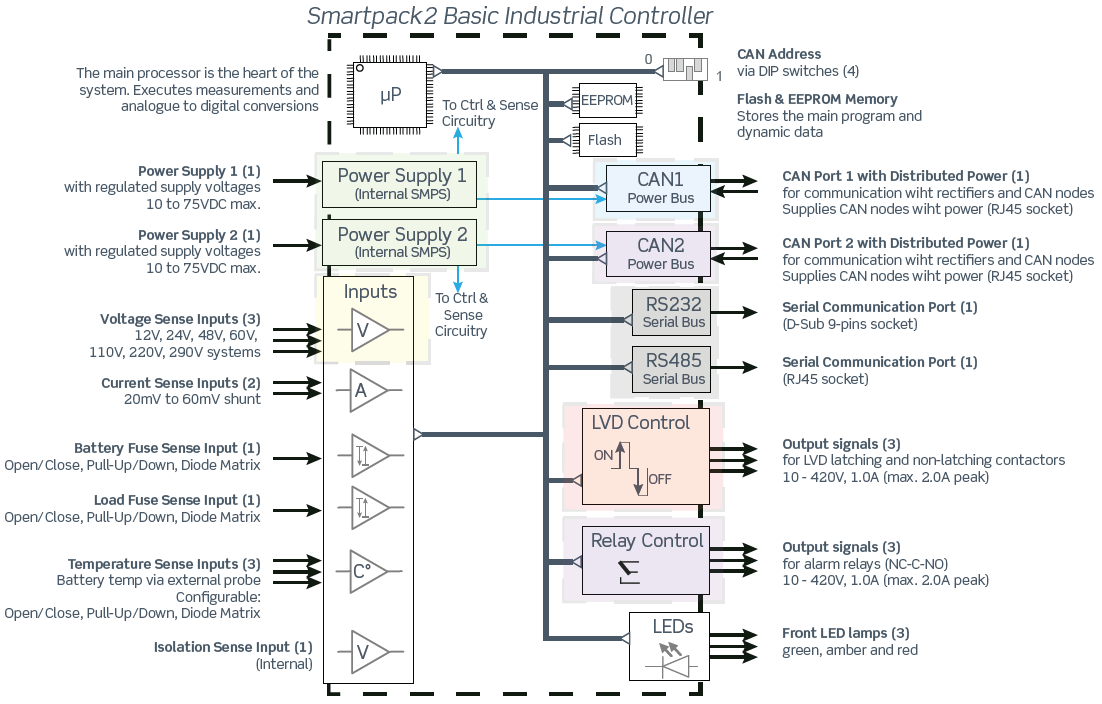

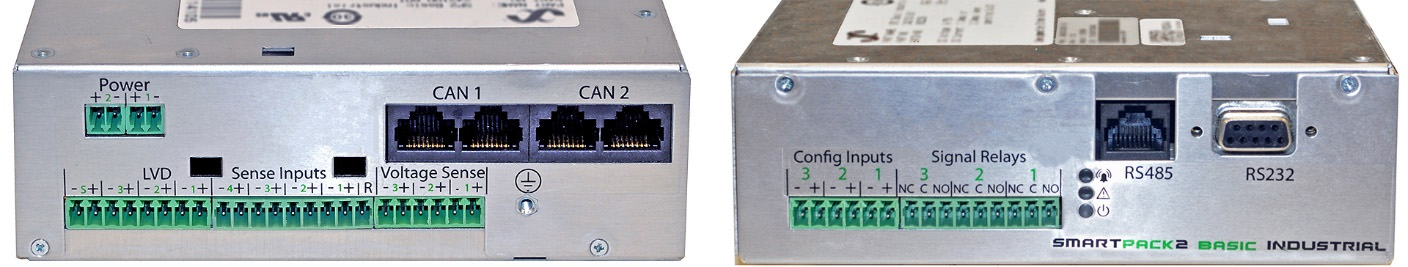

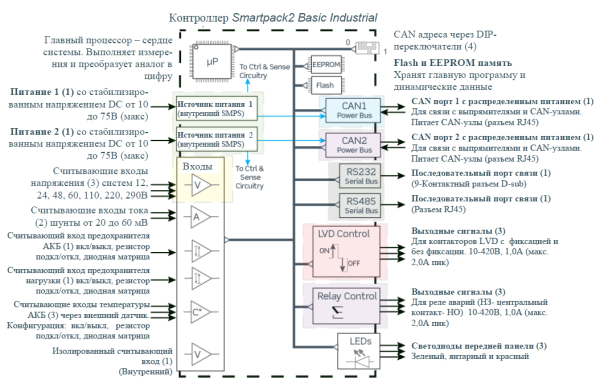

В контроллерах Smartpack2 Basic Industrial реализован широкий спектр функций:

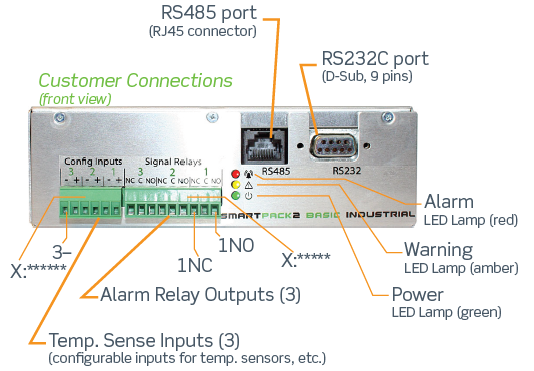

3 светодиода местной индикации (срочная, несрочная авария, питание включено).

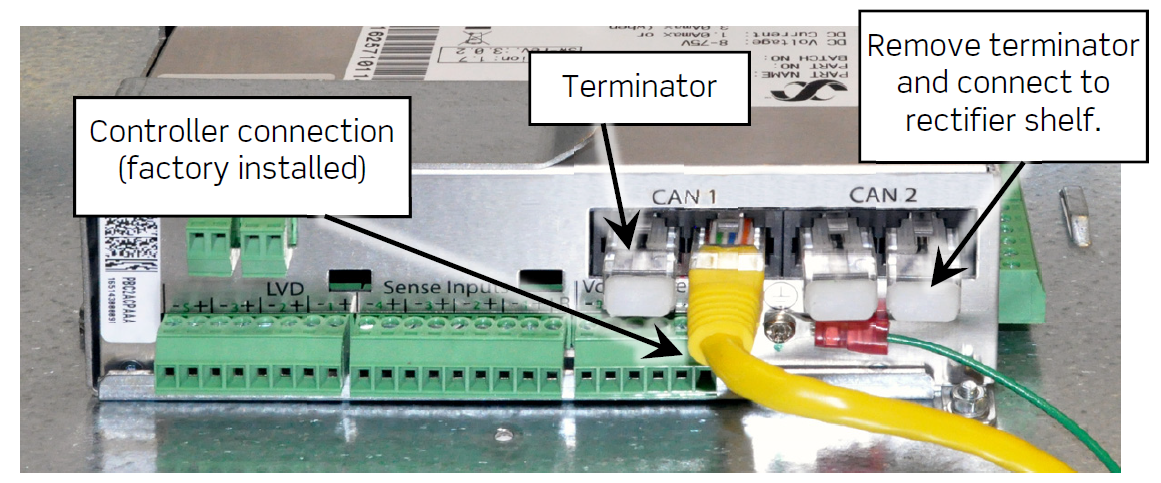

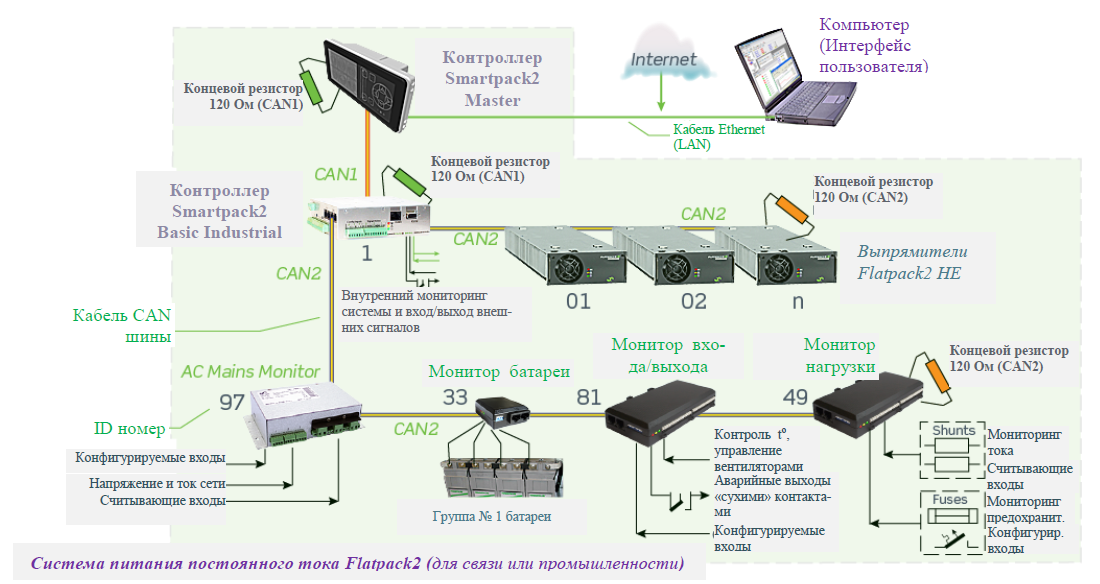

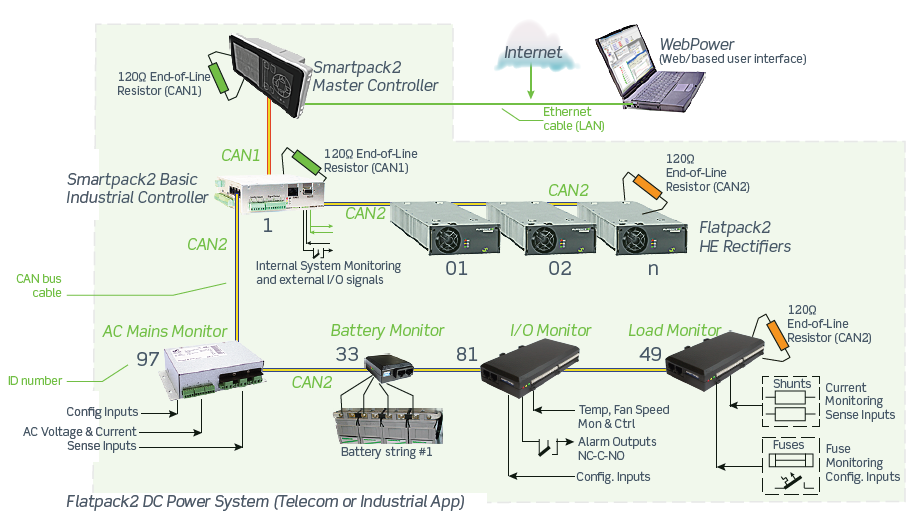

2 отдельных системы CAN-шин с распределенным питанием для подключенных CAN-узлов.

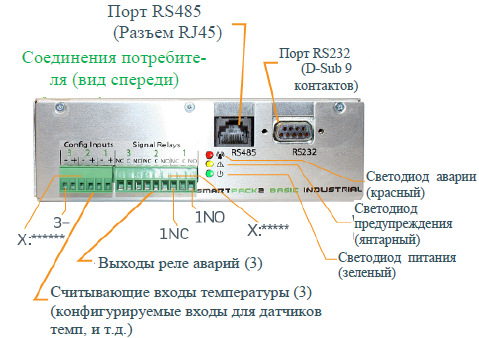

2 последовательных порта, RS232C и RS485, для внешнего оборудования.

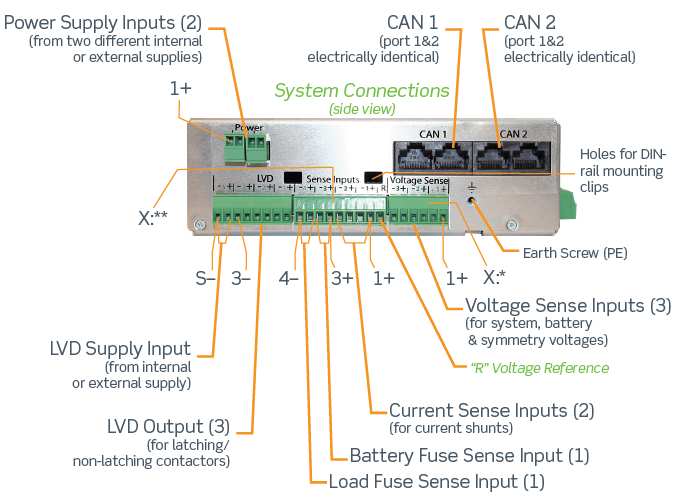

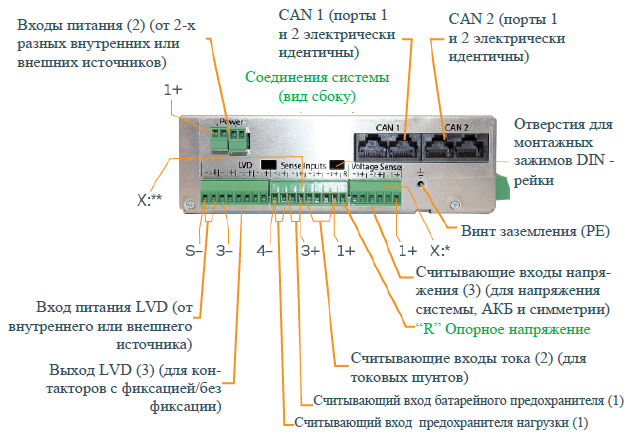

5 входов датчиков для внутреннего мониторинга: 3 входа датчиков напряжения и 2 входа датчиков тока.
конфигурируемых входа для мониторинга предохранителей нагрузки и батареи.
1 внутренний изолированный считывающий вход замыкания на землю.
3 Конфигурируемых многофункциональных входа (температуры, цифровых или аналоговых сигналов).
3 выхода управления контакторами LVD, настраиваемые для контакторов с фиксацией и без фиксации.
3 программируемых пользователем выходов реле NC-C-NO (нормально замкнутый контакт – центральный контакт – нормально разомкнутый контакт) для ди-станционного управления.
До 10 контроллеров Smartpack2 Basic Industrial могут быть подключены к каждой CAN-шине.

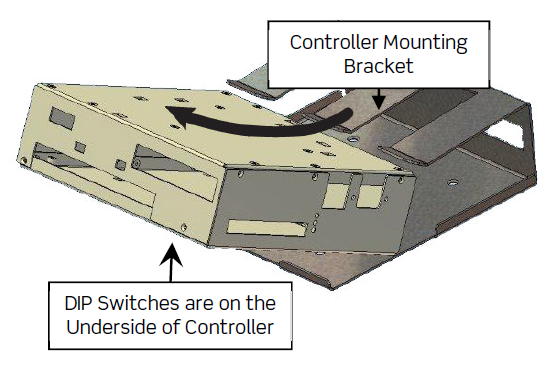

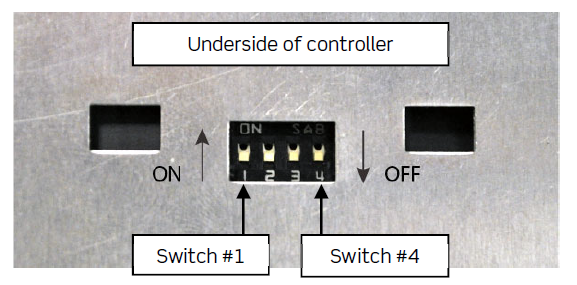

Адресация CAN-шины через DIP-переключатели.
Совместимость с напряжениями систем связи и промышленности до 430В DC.
Подходит для систем с отрицательной, положительной и «плавающей» полярностью распределения постоянного тока.
Электронные компоненты контроллера реализованы в 7 различных изолированных секциях.
Конфигурация через клавиши передней панели ведущего контроллера или программу WebPower через стандартный веб — браузер.

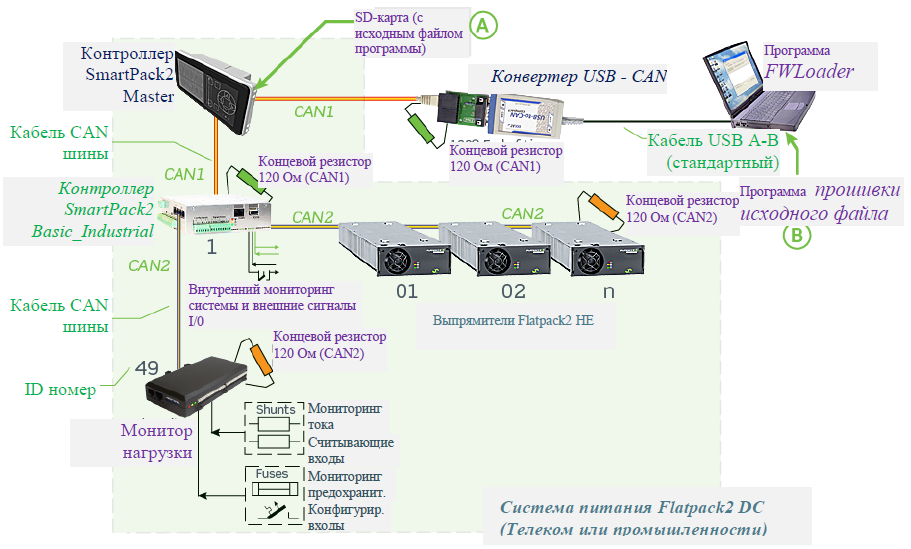

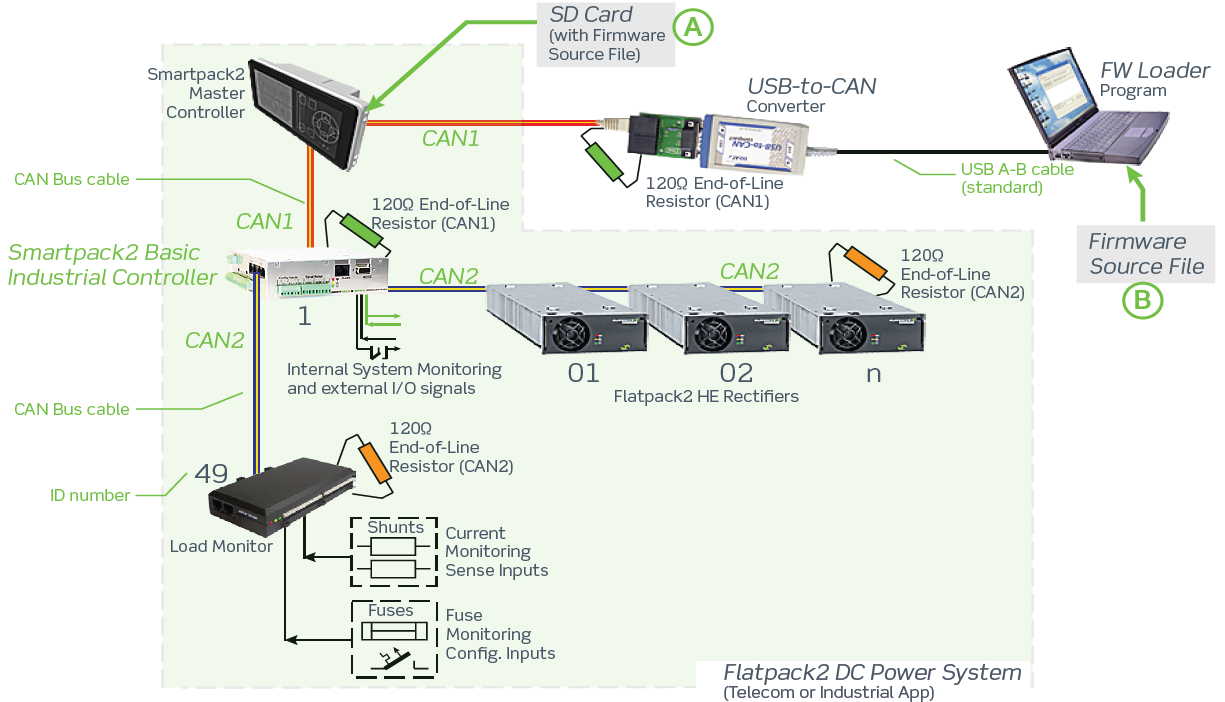

Обновление программного обеспечения через CAN-шину
