242100.110 Модуль контроля и управления, контроллер Smartpack Extended (6 + 6 I/O, 2 String Battery connection)

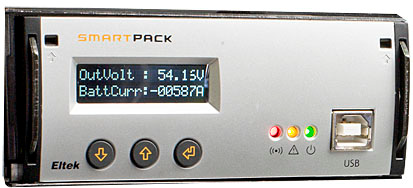

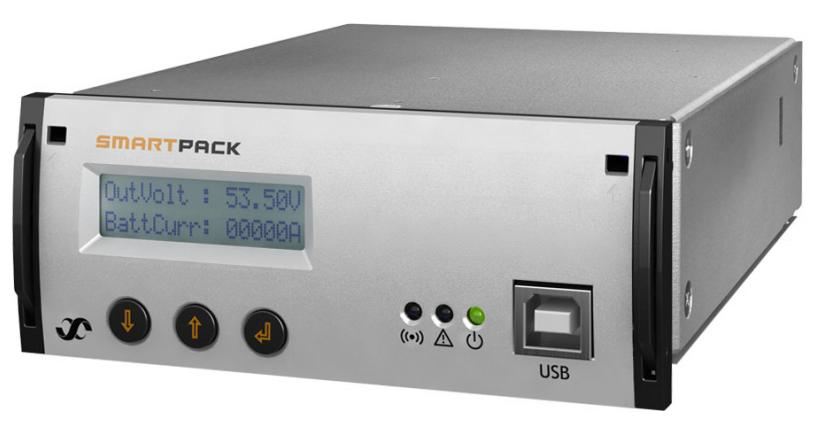

Контроллер Smartpack — блок контроля и управления представляющий собой наиболее важный центр управления системой электропитания постоянного тока,  а также служит локальным интерфейсом пользователя и предназначен для контроля и управления широким диапазоном систем питания постоянного тока Eltek Valere такими как Powerpack, Flatpack2 и Minipack Smartpack позволяет управлять системой непосредственно с внешней панели с помощью трех кнопок и жидкокристаллического дисплея, локально, используя ПК, на котором установлено приложение PowerSuite, либо дистанционно при помощи модема, сетей Ethernet и интернет. Для связи с локальным ПК, адаптерами выхода в интернет и SNMP (упрощенный протокол управления сетью) устройство использует порты USB или RS-232.

SKU: 242100.110
Category:
Tags: , , , ,
Бренды:

Описание

Контроллеры Smartpack осуществляют связь между выпрямителями, подключенными к шине CAN системы питания постоянного тока Smartpack, а также между другими блоками управления системы, предоставляя тем самым гибкость при расширении функциональных возможностей системы и увеличивая количество точек измерения. Компоненты системы могут быть настроены и модернизированы в соответствии с любыми индивидуальными требованиями к системе питания.

В системах питания постоянного тока EltekValere, система управления состоит из блоков управления или аппаратных устройств, подключенных к шине CAN. Возможно подключение нескольких видов блоков управления, таких как:

  • Контроллеры Smartpack,
  • Блоки управления Smartnode
  • Прибор контроля батареи (Battery Monitors)
  • Прибор контроля загрузки (Load Monitors),
  • Прибор контроля ввода/вывода (I/O Monitors),
  • Прибор контроля электрической сети (Mains Monitors)
  • Блок питания CAN (CAN Power Unit),
  • Другие узлы CAN

Технические характеристики модуля контроля и управления Smartpack (в PDF формате).

242100.100.DS3- rev10 Datasheet-Smartpack Controller

242100.100.DS3 -rev9 Datasheet Smartpack Controller

242100.11X.DS3 -rev4 Advanced Datasheet Smartpack Controller Functions List

242100.100.DS3– v7 Datasheet-smartpack-Controller

242100.100.DS3– v6 Datasheet-Smartpack Controller

Дополнительные материалы:

350003.013, 7v0-2009-06 usergde-smartpack-monitoring-Controller unit-7v0 eng

350003.013, 7v0-2009-6 UserGde Smartpack Monitoring-Controller Unit 7v0 rus

350003.013, 6v0-2008-07 usergde-smartpack-monitoring-Controller-unit-6v0-2

350003.013, v5-2006-11 usergde-smartpack-monitoring-Controller unit

Настройка контроллера Smartpack для АКБ

370013.063 Issue 1.4, 2022 May Configuration Guide Eltek Controllers Smartpack2, Smartpack S, Smartpack R, Compack

350020.073 Issue 1.0, 2010-06-21 Description of System Functionality Smartpack2-, Smartpack- and Compack-based

Детали

Вес 1,95 кг
Габариты 32,7 × 10,9 × 4,15 см
